Após a importação de um arquivo CAD, frequentemente surge o problema de que elementos conectados no modelo estrutural não apresentam conexão. A função Gerador de Acoplamento Baseado em Regras facilita a tarefa de acoplar objetos: O programa cria a conexão na forma de barras rígidas e acoplamentos rígidos.
Conjunto de Regras
Em um chamado 'Conjunto de Regras', você define uma ou mais regras para a geração de acoplamentos. Elas se aplicam a tipos específicos de objetos. Os detalhes dessas regras são definidos na seção Parâmetros.
Na coluna 'Ativo', você pode controlar se uma regra deve ser aplicada. Ao marcar o campo de seleção, uma linha para uma regra adicional é automaticamente adicionada.

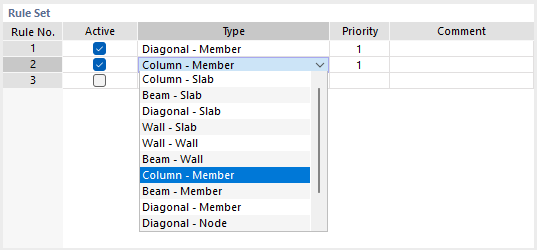

O 'Tipo' desempenha um papel importante na criação de acoplamentos: Ele decide entre quais tipos de objetos as conexões serão criadas. Várias opções estão disponíveis na lista.
A função de cada tipo é descrita na tabela.
| Tipo | Acoplamento de Objetos |
|---|---|
| Coluna - Placa | Barras verticais com superfícies horizontais |
| Viga - Placa | Barras horizontais com superfícies horizontais |
| Diagonal - Placa | Barras inclinadas com superfícies horizontais |
| Parede - Placa | Superfícies verticais com superfícies horizontais |
| Parede - Parede | Superfícies verticais com superfícies verticais |
| Viga - Parede | Barras horizontais com superfícies verticais |
| Coluna - Barra | Barras verticais com barras em qualquer posição |
| Viga - Barra | Barras horizontais com barras em qualquer posição |
| Diagonal - Barra | Barras inclinadas com barras em qualquer posição |
| Diagonal - Nó | Barras inclinadas com nós nos arredores |
| Coluna - Nó | Barras verticais com nós nos arredores |
| Viga - Nó | Barras horizontais com nós nos arredores |
Os tipos são baseados no seguinte conceito: Os "Objetos de Origem" (primeira designação no par de tipos) são conectados aos "Objetos de Destino" (segunda designação) pelo caminho mais curto através de Acoplamentos de Nós ou Acoplamentos de Linha. Se necessário, nós são automaticamente gerados nos objetos de destino.
A ordem das regras no conjunto de regras também define as prioridades de acoplamento dos objetos. Na coluna 'Prioridade', você pode alterar essa automação atribuindo uma prioridade mais baixa (2) a uma regra.

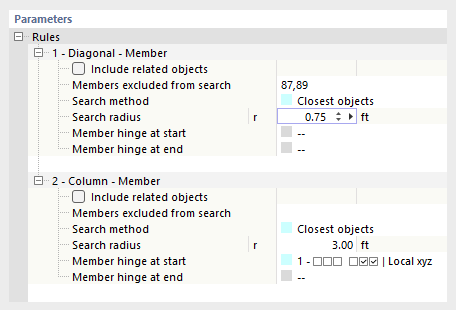

Parâmetros
Na seção inferior, você pode definir os detalhes para cada regra. Eles, em princípio, correspondem às especificações que se aplicam a Acoplamentos de Nós ou Acoplamentos de Linha.
Método de Busca
Atualmente, apenas a opção 'Objetos Mais Próximos' está disponível. O programa busca qual objeto (nó, barra, linha, superfície) no raio definido apresenta a menor distância ao objeto de origem. Este objeto é então rigidamente acoplado com uma barra rígida ou uma extensão relevante.
Raio de Busca
Os acoplamentos são gerados apenas para objetos que estão dentro de um raio específico ao redor do objeto de origem.
Nós/Barras/Superfícies Excluídos da Busca
Se certos objetos dentro da área de busca não devem ser acoplados, você deve especificar os números desses objetos de destino. Utilize a opção de seleção gráfica através do botão
, que está acessível com um clique no campo de entrada.
Incluir Objetos Relacionados
Objetos relacionados são automaticamente excluídos da busca. Isso inclui, por exemplo, objetos integrados ou objetos de definição como nós usados na definição de linhas de limite de superfícies. Ao marcar o campo de seleção, esses objetos também serão considerados na busca.
Articulação de Barra/Articulação de Linha
Por padrão, os objetos são conectados rigidamente. Você pode optar por realizar o acoplamento de forma articulada. Selecione na lista uma das articulações já definidas ou defina um novo tipo de articulação com o botão
.
Exemplos

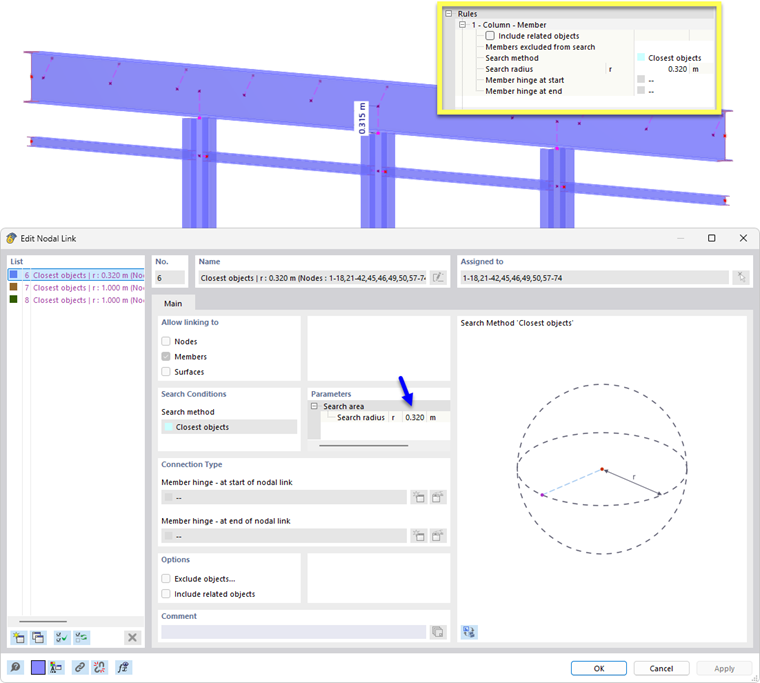

- Tipo de Acoplamento Coluna - Barra
Com os parâmetros da regra 1, são gerados acoplamentos de nós para todas as barras verticais do modelo com barras que estão a uma distância máxima de 32 cm.

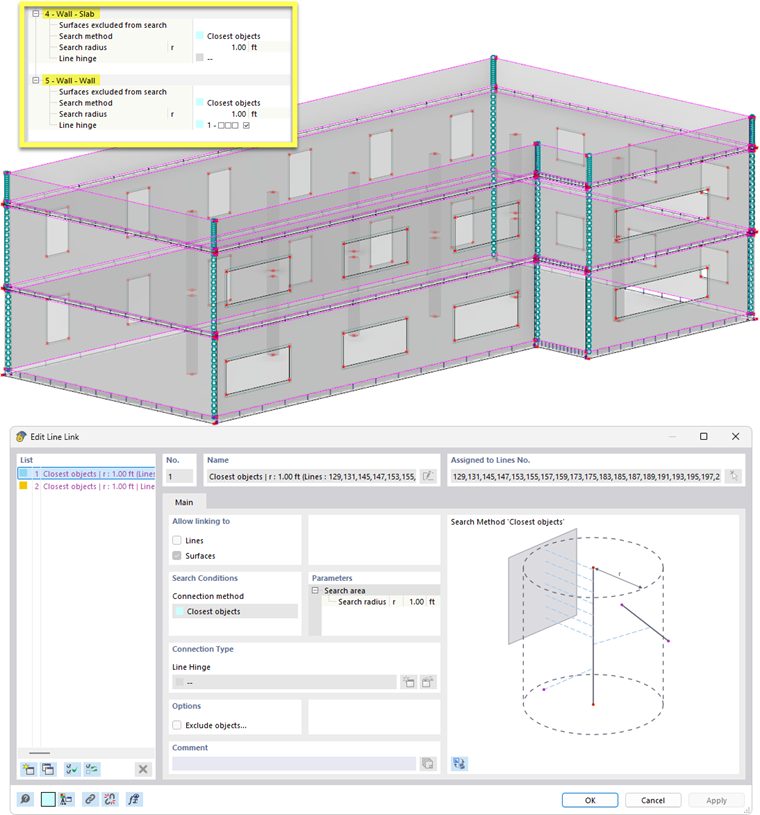

- Tipos de Acoplamento Parede - Placa e Parede - Parede
Para a conexão de superfícies através de acoplamentos de linha, aplicam-se as regras 4 e 5. Com os parâmetros da regra 4, todas as superfícies verticais do modelo são conectadas a superfícies horizontais que estão a uma distância máxima de 1 m. Todas as superfícies verticais são, adicionalmente, acopladas com uma articulação de linha segundo os parâmetros da regra 5.
