Konstrukční čáry

Konstrukční linie umožňují vytvářet linie stejně jako v CAD programu a přiřazovat je vrstvám. Tyto linie usnadňují konstruování objektů modelu.

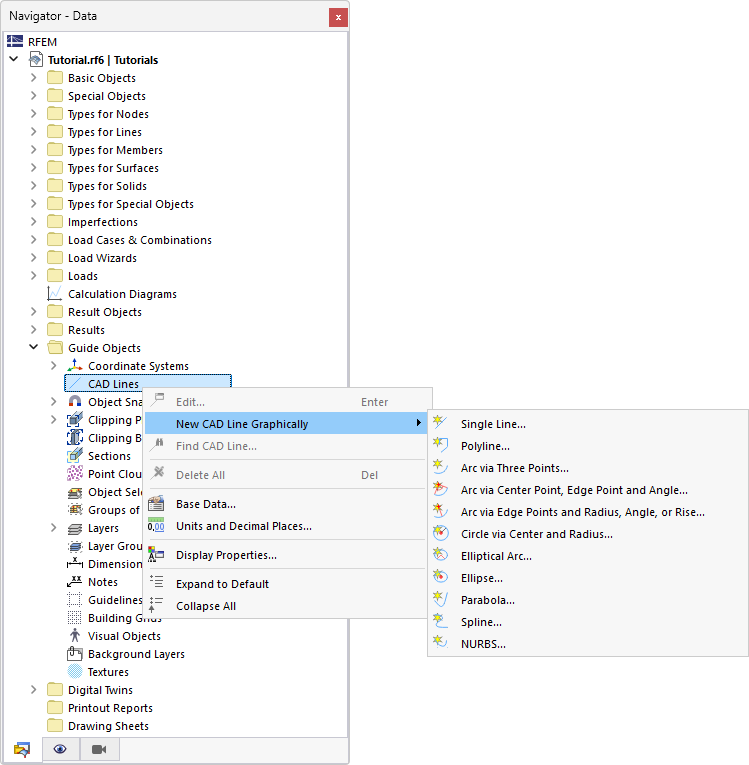

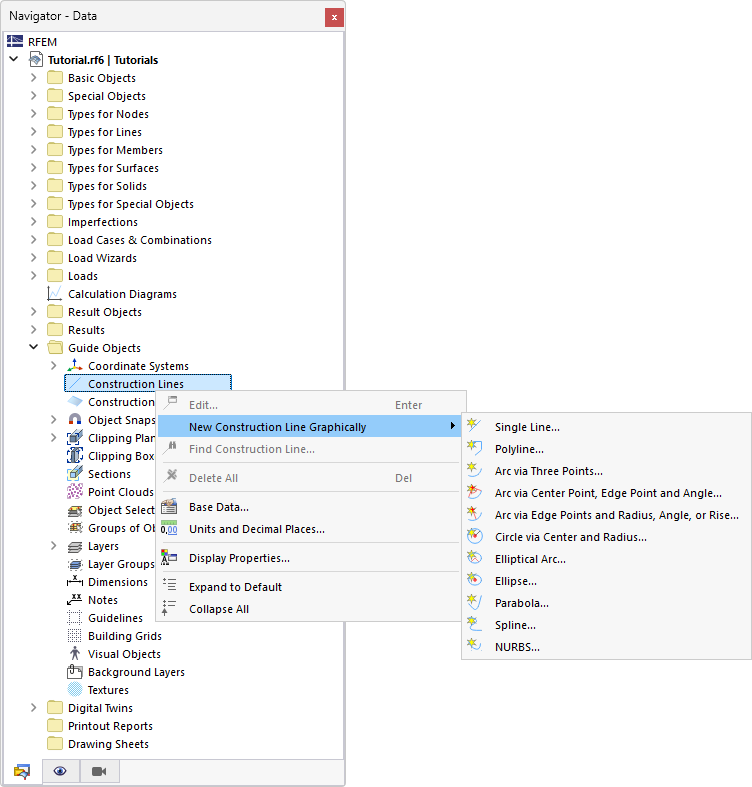

V kontextové nabídce Navigátoru lze vybrat různé typy konstrukčních linií.

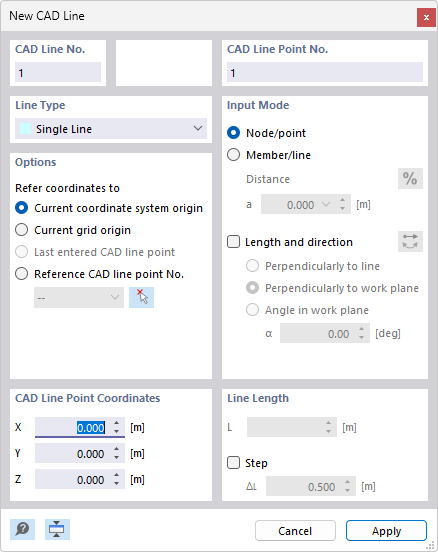

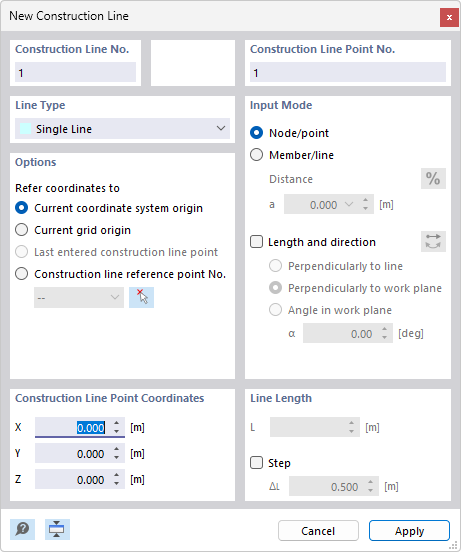

Případně použijte tlačítko Neue CAD-Linie na panelu nástrojů (vpravo nahoře vedle tlačítek vrstev) pro otevření dialogu 'Nová konstrukční linie'.

Konstrukční linie můžete definovat stejným způsobem jako odpovídající „skutečné" linie modelu.

Informace

V kapitole Linien jsou popsány parametry jednotlivých typů linií (polylinie, oblouk, kruh apod.).

Změna linie na konstrukční linii

Konstrukční linii můžete vytvořit také z již existující linie. Postupujte následovně:

  1. Vyberte linii.
  2. V nabídce Nástroje → Upravit linie zvolte funkci Převést na konstrukční linii. Případně klikněte na liště nástrojů pro CAD na tlačítko Převést linii na konstrukční linii (viz obrázek Nástroje pro modelování ).

Linie tím ztratí svou vlastnost konstrukčního objektu pro definování prutů a ploch.

Konstrukční linie ve vrstvách

Konstrukční linie lze přiřadit vrstvě a spravovat je ve Správci vrstev. Konstrukční linie tak lze cíleně využívat při grafickém modelování.

Tip

Pomocí Správce vrstev můžete vytvořit novou vrstvu.

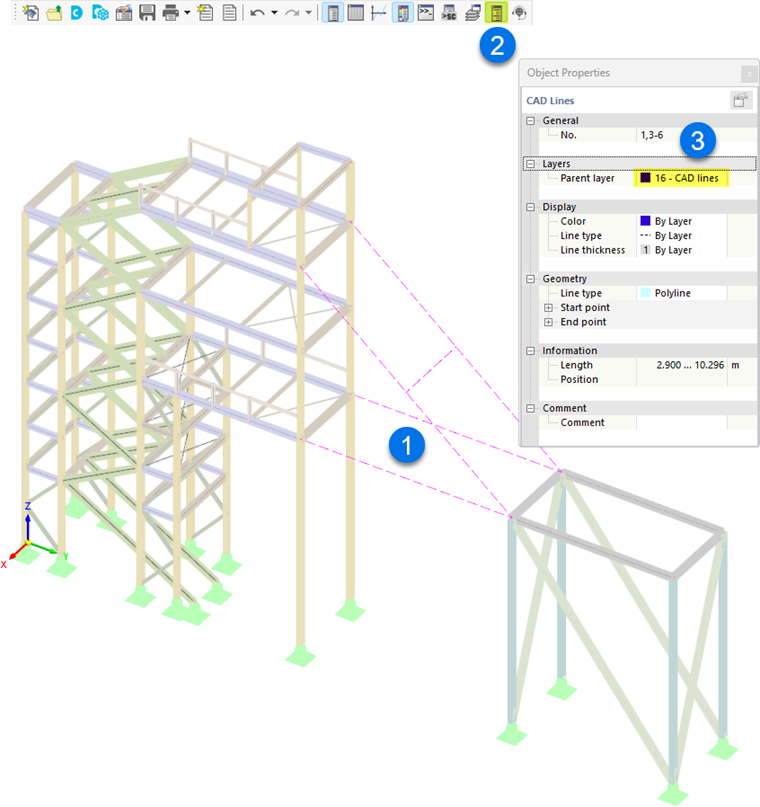

Chcete-li přiřadit konstrukční linii vrstvě, postupujte následovně:

  1. Vyberte konstrukční linii.
  2. Aktivujte panel 'Vlastnosti objektu' pomocí tlačítka Vlastnosti objektu Panel na panelu nástrojů. Případně dvakrát klikněte na konstrukční linii.
  3. V seznamu kategorie panelu 'Vrstva' vyberte odpovídající položku.
