Struttura

Linee di costruzione

Con le Linee di costruzione è possibile creare linee come in un programma CAD e assegnarle agli strati. Queste linee facilitano la costruzione degli oggetti del modello.

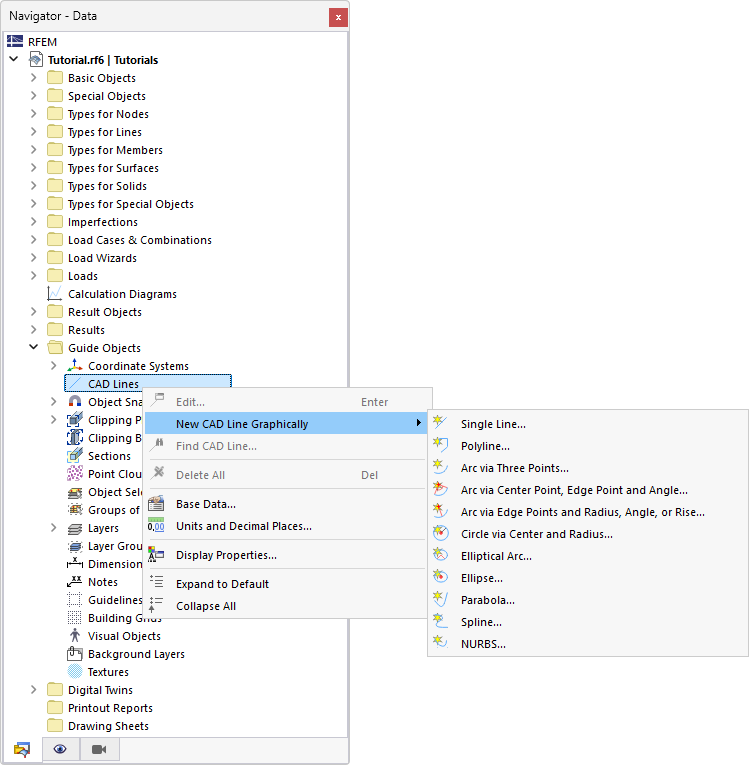

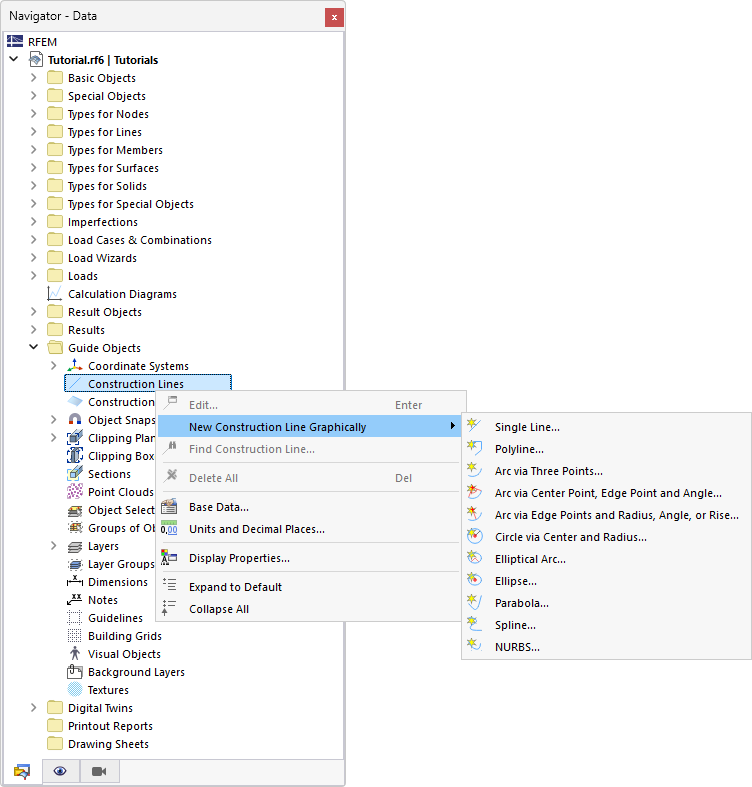

Nel menu contestuale del Navigator sono disponibili diversi tipi di linee di costruzione tra cui scegliere.

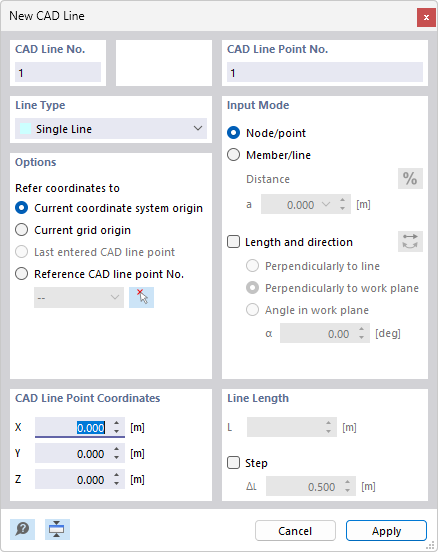

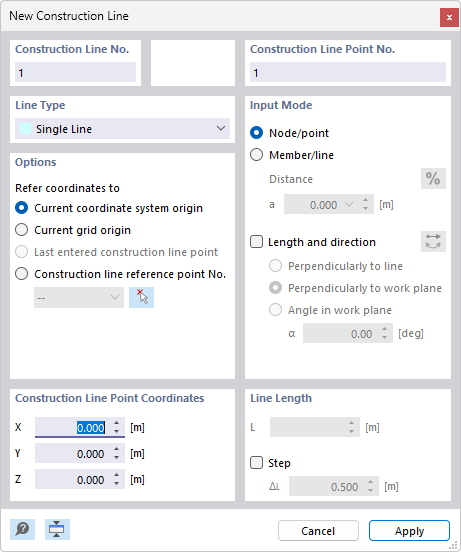

In alternativa, utilizzare il pulsante Nuova linea CAD nella barra degli strumenti (in alto a destra accanto ai pulsanti degli strati) per aprire il dialogo 'Nuova linea di costruzione'.

Le linee di costruzione possono essere definite allo stesso modo delle corrispondenti linee "vere" del modello.

Informazione

Nel capitolo Linee sono descritti i parametri dei singoli tipi di linea (polilinea, arco, cerchio ecc.).

Modificare una linea in linea di costruzione

È possibile creare una linea di costruzione anche a partire da una linea esistente. Procedere come segue:

  1. Selezionare la linea.
  2. Richiamare dal menu Strumenti → Modifica linee la funzione Converti in linea di costruzione. In alternativa, fare clic nella barra strumenti CAD sul pulsante Convertire linea in linea di costruzione (vedere immagine Strumenti di modellazione ).

La linea perde così la sua proprietà di oggetto strutturale per la definizione di aste e superfici.

Linee di costruzione negli strati

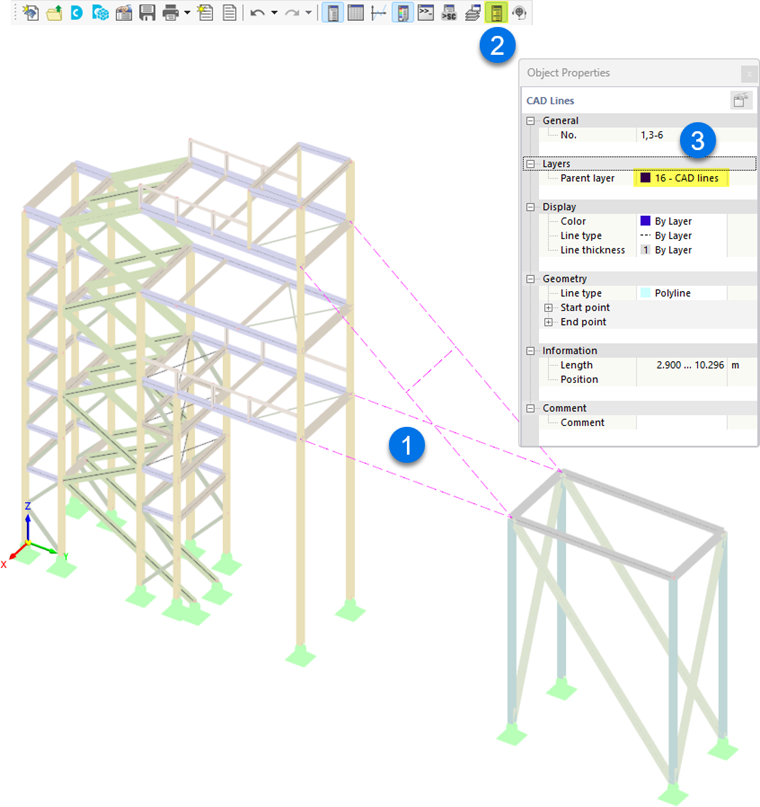

Le linee di costruzione possono essere assegnate a uno strato e gestite nel gestore degli strati. In questo modo le linee di costruzione possono essere utilizzate in modo mirato durante la modellazione grafica.

Suggerimento

Con il gestore degli strati è possibile creare un nuovo strato.

Per assegnare una linea di costruzione a uno strato, procedere come segue:

  1. Selezionare la linea di costruzione.
  2. Attivare il pannello 'Proprietà oggetto' tramite il pulsante Proprietà oggetto pannello nella barra degli strumenti. In alternativa, fare doppio clic sulla linea di costruzione.
  3. Selezionare l'voce appropriata nell'elenco della categoria del pannello 'Strato'.
