Конструкция
Функции программ

Конструктивные линии

С помощью линий конструкции можно создавать линии и назначать их слоям, как в CAD-программе. Эти линии облегчают построение объектов модели.

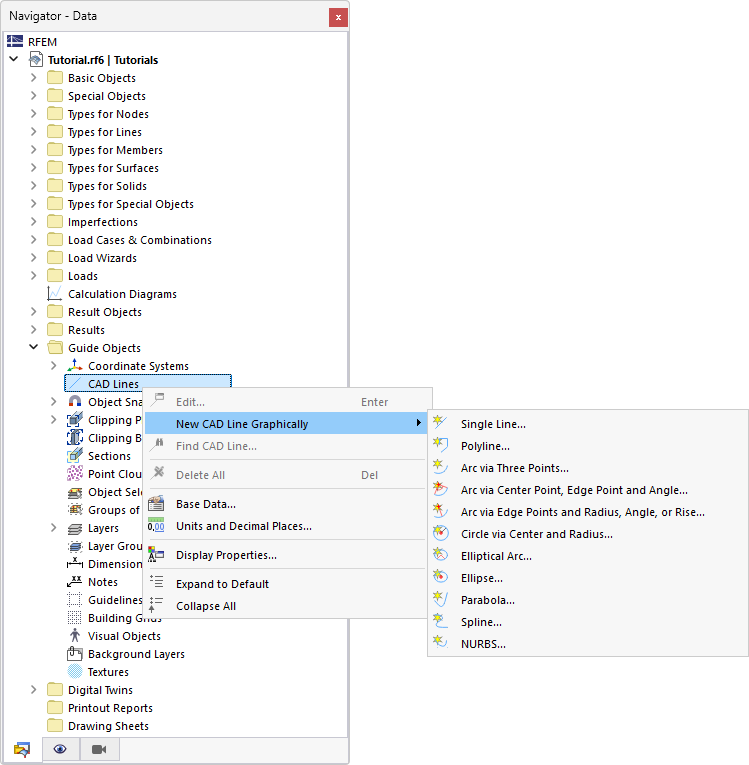

В контекстном меню навигатора доступны различные типы линий конструкции.

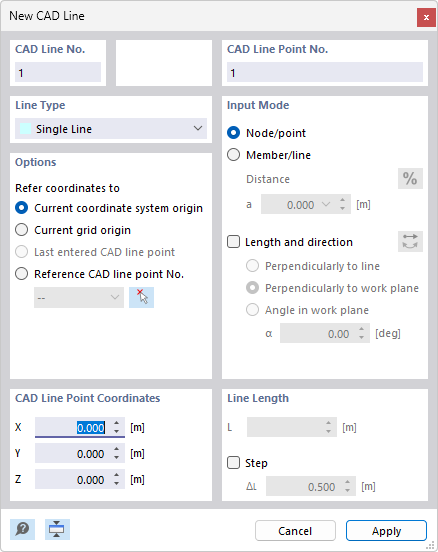

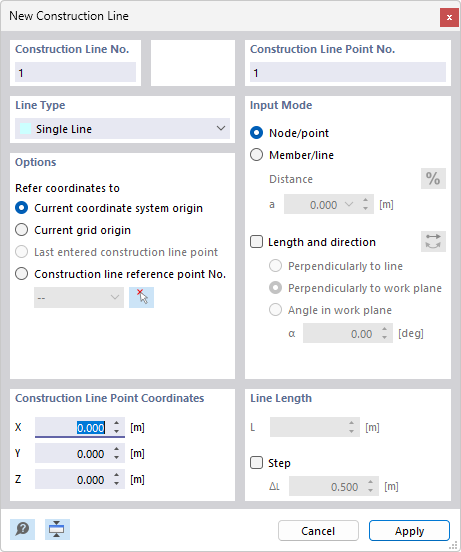

Альтернативно используйте кнопку Новая CAD-линия на панели инструментов (справа вверху рядом с кнопками слоёв), чтобы открыть диалоговое окно 'Новая линия конструкции'.

Линии конструкции можно определить так же, как соответствующие «настоящие» линии модели.

Инфо

В главе Линии описаны параметры отдельных типов линий (полилиния, дуга, круг и т. д.).

Изменение линии в линию конструкции

Линию конструкции также можно создать из уже существующей линии. Выполните следующие действия:

  1. Выберите линию.
  2. В меню Инструменты → Изменение линий вызовите функцию Преобразовать в линию конструкции. Альтернативно нажмите кнопку Преобразовать линию в линию конструкции на панели инструментов CAD (см. рисунок Инструменты моделирования ).

При этом линия теряет своё свойство как объект конструкции для определения стержней и поверхностей.

Линии конструкции в слоях

Линии конструкции можно назначить слою и управлять ими в менеджере слоёв. Это позволяет целенаправленно использовать линии конструкции при графическом моделировании.

Совет

С помощью менеджера слоёв можно создать новый слой.

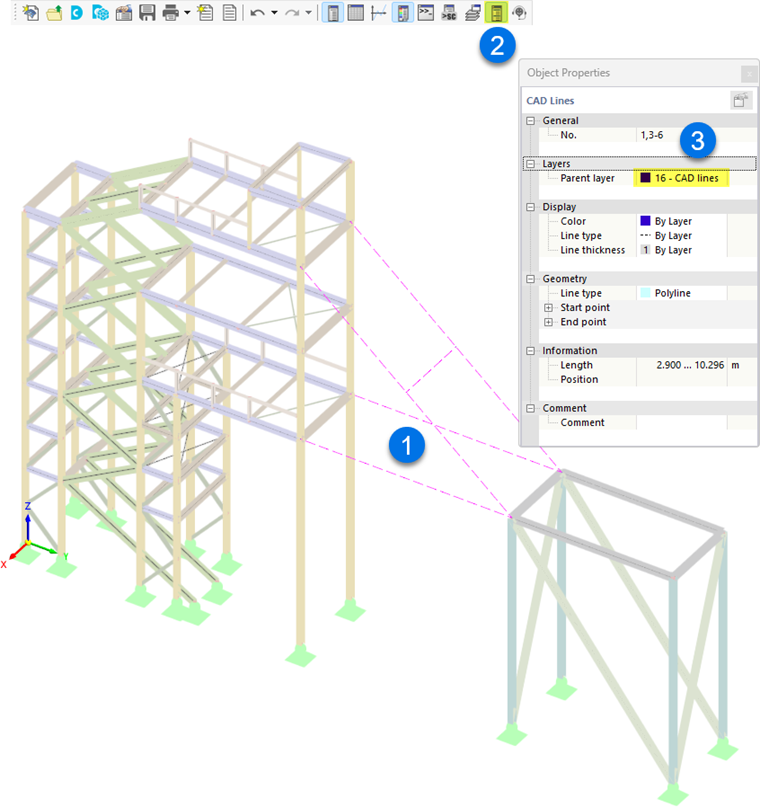

Чтобы назначить линию конструкции слою, выполните следующие действия:

  1. Выберите линию конструкции.
  2. Активируйте панель 'Свойства объекта' с помощью кнопки Свойства объекта панели на панели инструментов. Альтернативно дважды щёлкните по линии конструкции.
  3. Выберите подходящий элемент в списке категории панели 'Слой'.
