Estructura

Líneas de construcción

Con las líneas de construcción se pueden crear líneas como en un programa CAD y asignarlas a capas. Estas líneas facilitan la construcción de objetos del modelo.

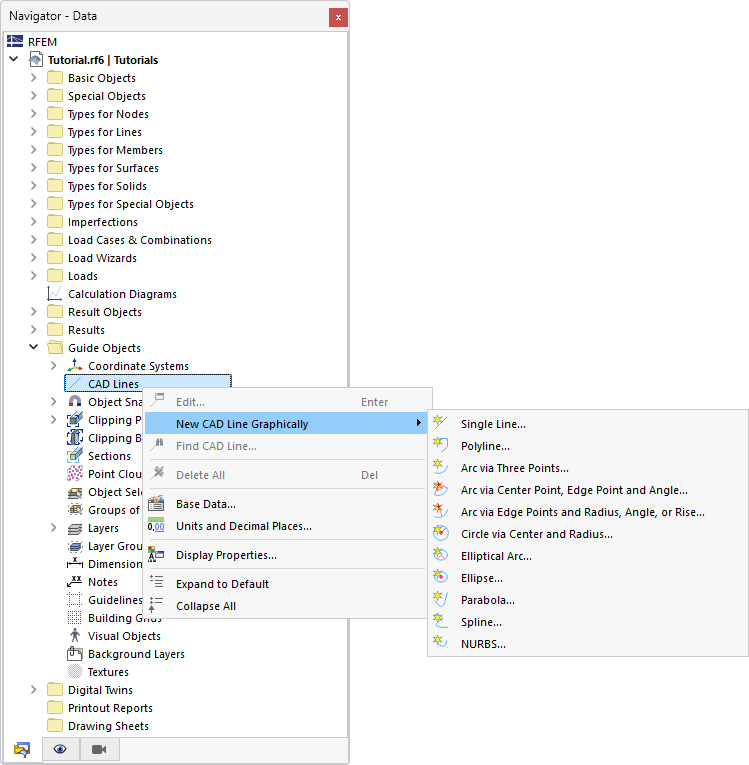

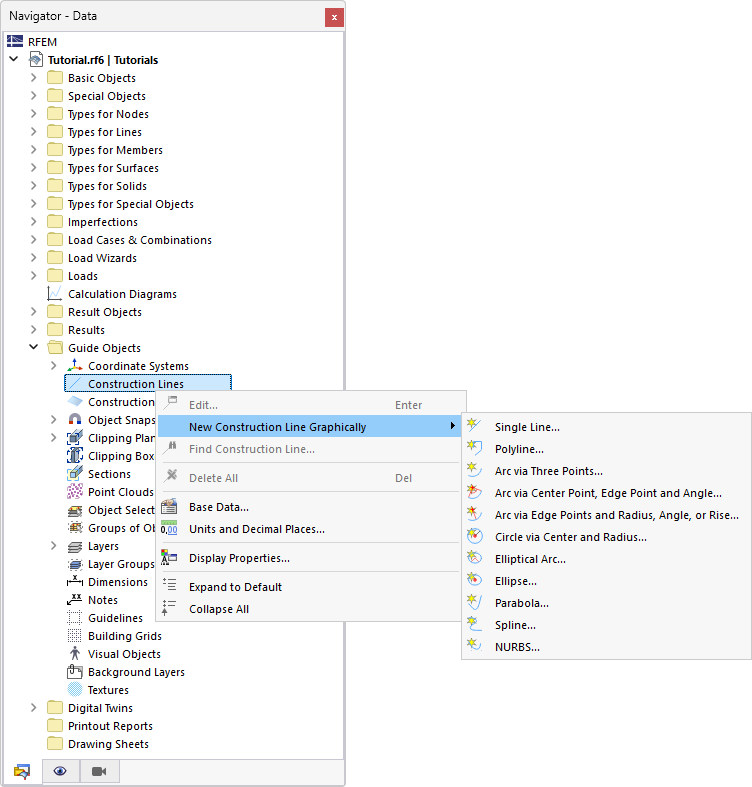

En el menú contextual del Navigator se pueden seleccionar varios tipos de líneas de construcción.

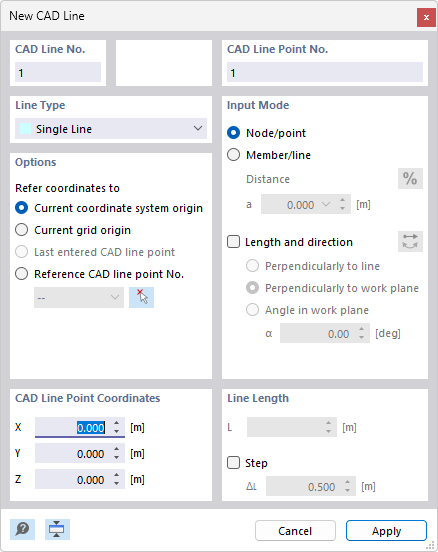

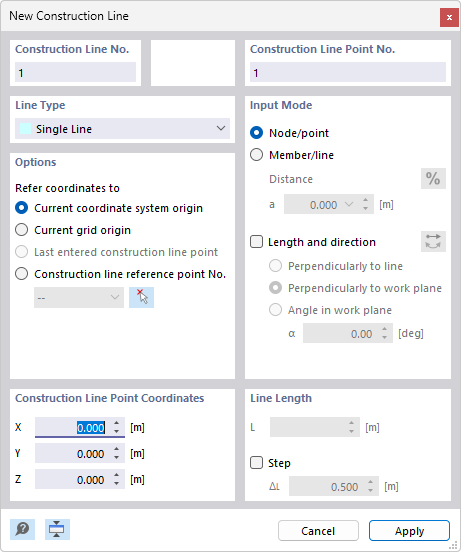

Alternativamente, utilice el botón Nueva línea CAD en la barra de herramientas (arriba a la derecha junto a los botones de capa) para abrir el cuadro de diálogo 'Nueva línea de construcción'.

Las líneas de construcción se pueden definir de la misma manera que las líneas "reales" correspondientes del modelo.

Información

En el capítulo Líneas se describen los parámetros de los distintos tipos de líneas (polilínea, arco, círculo, etc.).

Cambiar una línea en una línea de construcción

También se puede crear una línea de construcción a partir de una línea ya existente. Proceda de la siguiente manera:

  1. Seleccione la línea.
  2. En el menú Extras → Modificar líneas, llame a la función Convertir en línea de construcción. Alternativamente, haga clic en el botón Convertir línea en línea de construcción de la barra de herramientas CAD (véase la imagen Herramientas de modelado ).

De este modo, la línea pierde su propiedad como objeto estructural para la definición de barras y superficies.

Líneas de construcción en capas

Las líneas de construcción pueden asignarse a una capa y gestionarse en el administrador de capas. Así, las líneas de construcción se pueden utilizar de forma específica durante el modelado gráfico.

Consejo

Con el Administrador de capas puede crear una nueva capa.

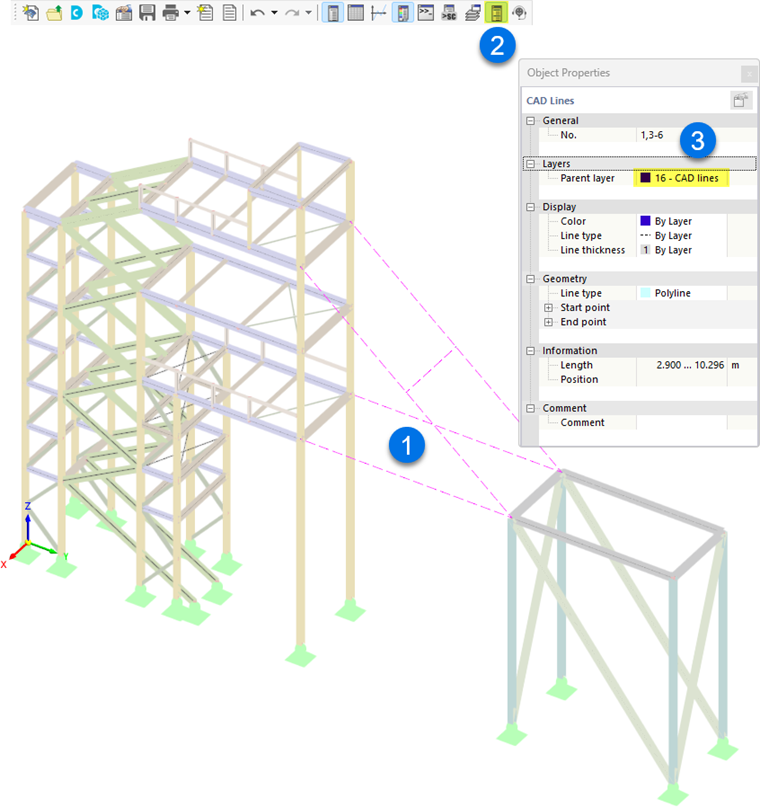

Para asignar una línea de construcción a una capa, proceda de la siguiente manera:

  1. Seleccione la línea de construcción.
  2. Active el panel 'Propiedades del objeto' mediante el botón Propiedades del objeto de panel en la barra de herramientas. Alternativamente, haga doble clic en la línea de construcción.
  3. En la lista de la categoría de panel 'Capa', seleccione la entrada adecuada.
