Les lignes de construction permettent de créer des lignes et de les assigner à des calques, comme dans un logiciel de CAO. Ces lignes facilitent la construction d’objets de modèle.

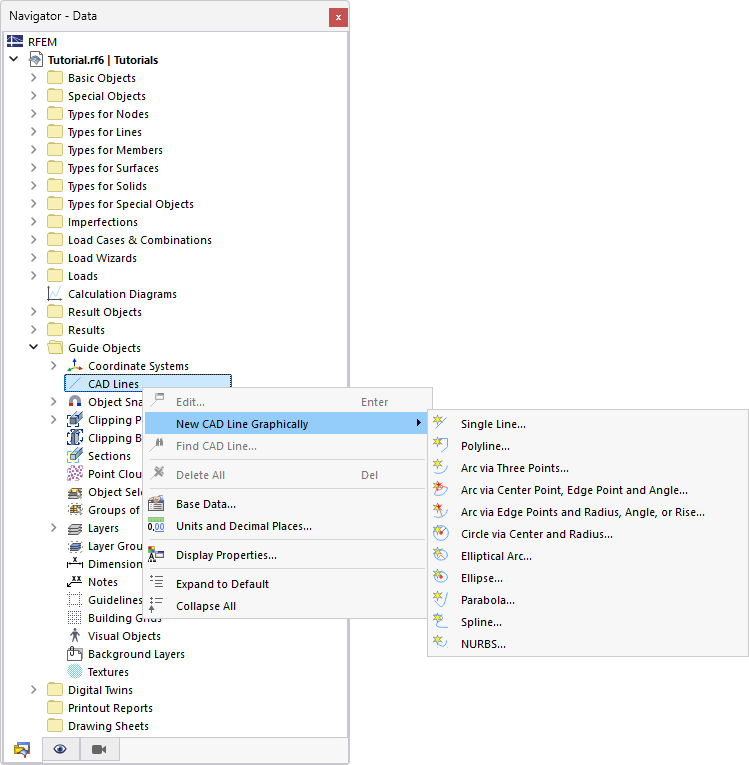

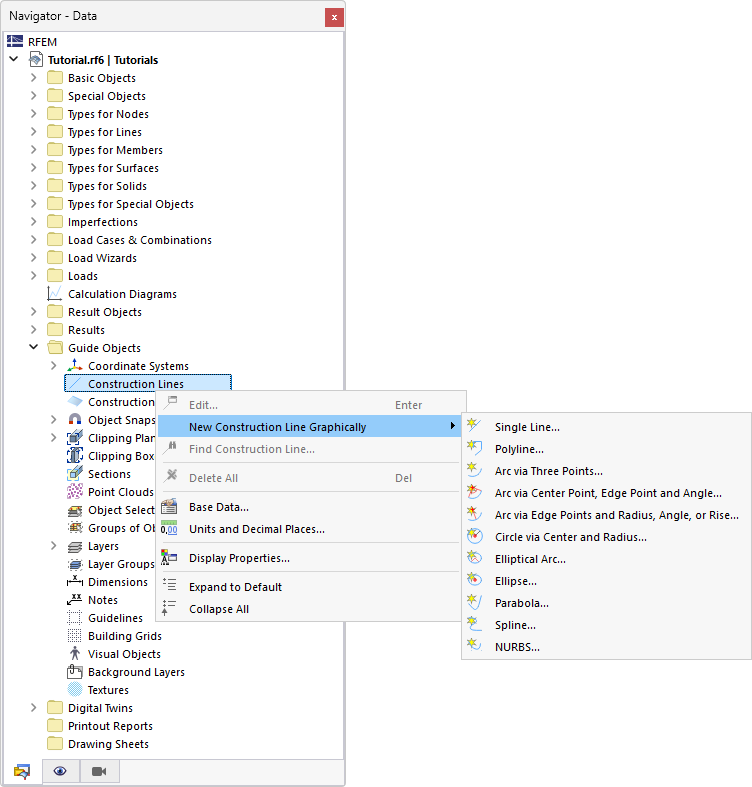

Dans le menu contextuel du navigateur, différents types de lignes de construction sont disponibles.

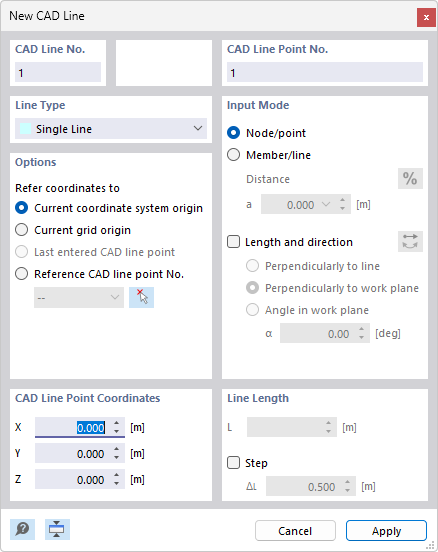

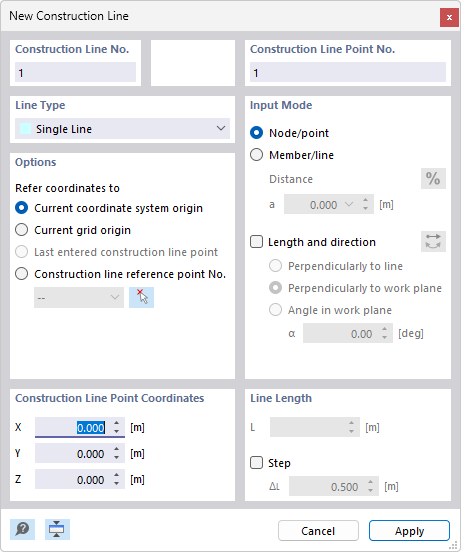

Vous pouvez également utiliser le bouton Nouvelle ligne CAD dans la barre d’outils (en haut à droite, à côté des boutons de calque) pour ouvrir la boite de dialogue « Nouvelle ligne de construction ».

Les lignes de construction peuvent être définies de la même manière que les lignes « réelles » correspondantes du modèle.

Informations

Les paramètres des différents types de lignes (polyligne, arc, cercle, etc.) sont décrits dans le chapitre Lignes.

Modifier une ligne en ligne de construction

Vous pouvez également créer une ligne de construction à partir d’une ligne déjà existante. Procédez comme suit :

  1. Sélectionnez la ligne.
  2. Dans le menu Outils → Modifier les lignes, appelez la fonction Convertir en ligne de construction. Vous pouvez également cliquer sur Convertir une ligne en ligne de construction dans la barre d’outils CAO (voir l’image Outils de modélisation ).

La ligne perd alors sa propriété d’objet structural servant à la définition de barres et de surfaces.

Lignes de construction dans les calques

Les lignes de construction peuvent être assignées à un calque et gérées dans le gestionnaire de calques. Elles peuvent ainsi être utilisées de manière ciblée lors de la modélisation graphique.

Astuce

Le gestionnaire de calques vous permet de créer un nouveau calque.

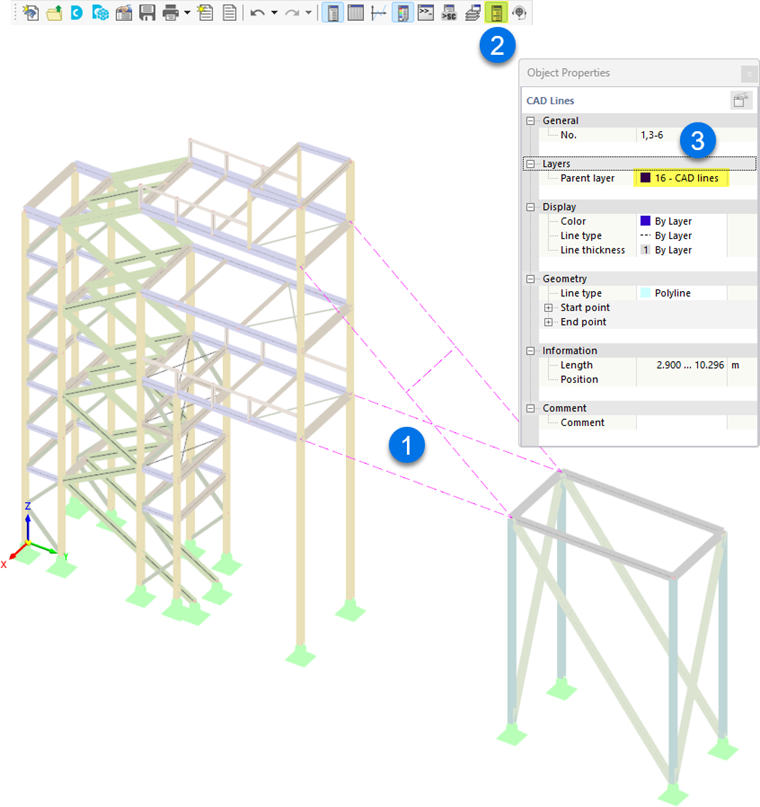

Pour assigner une ligne de construction à un calque, procédez comme suit :

  1. Sélectionnez la ligne de construction.
  2. Activez le panneau « Propriétés de l’objet » à l'aide du bouton Propriétés de l’objet Panneau dans la barre d’outils, ou double-cliquez sur la ligne de construction.
  3. Sélectionnez l’entrée correspondante dans la liste de la catégorie de panneau « Calque ».
Chapitre parent

Vidéo
