Com linhas CAD, é possível criar linhas de construção e também atribuí-las a camadas. Desta forma, as linhas CAD facilitam a construção de objetos de modelo.

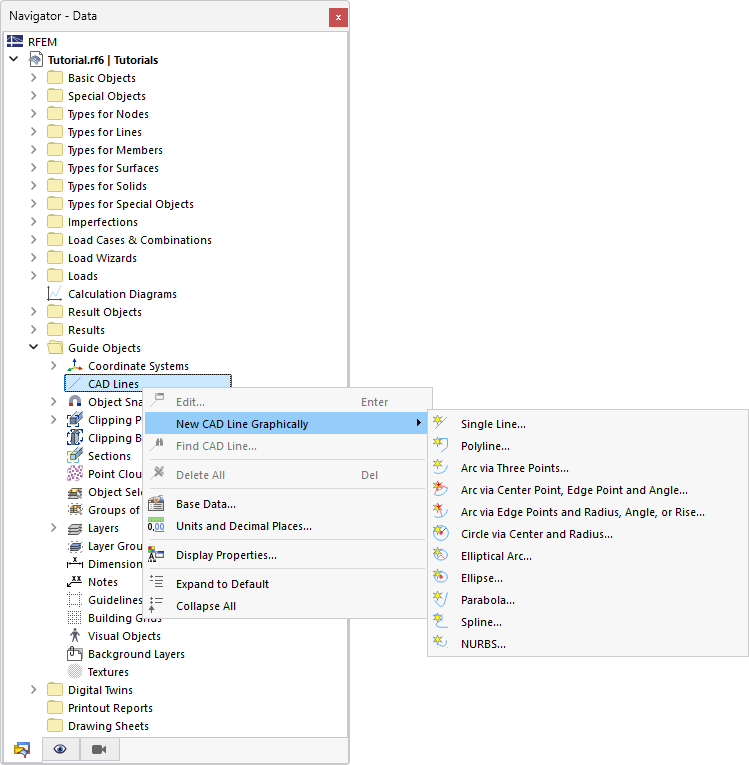

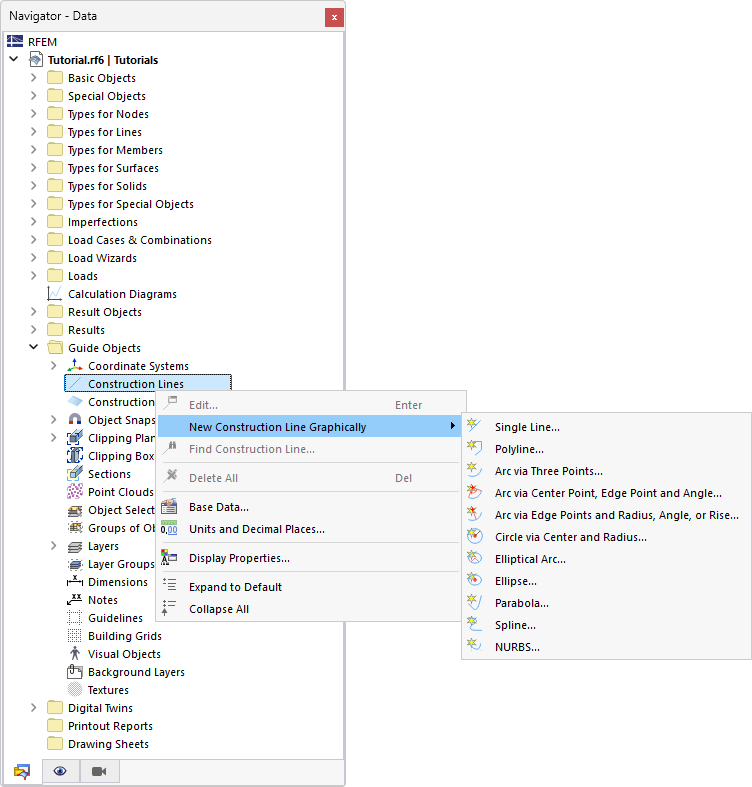

No menu de contexto do Navegador, estão disponíveis diferentes tipos de linhas CAD para seleção.

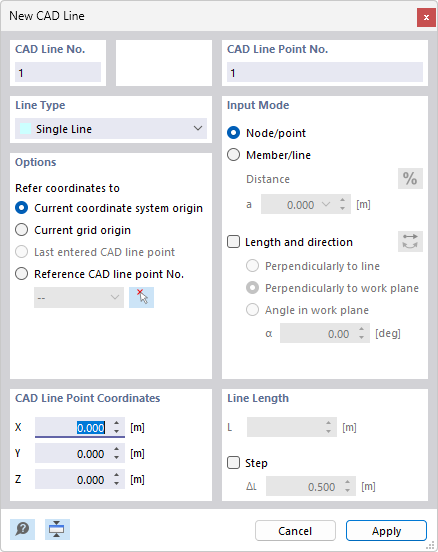

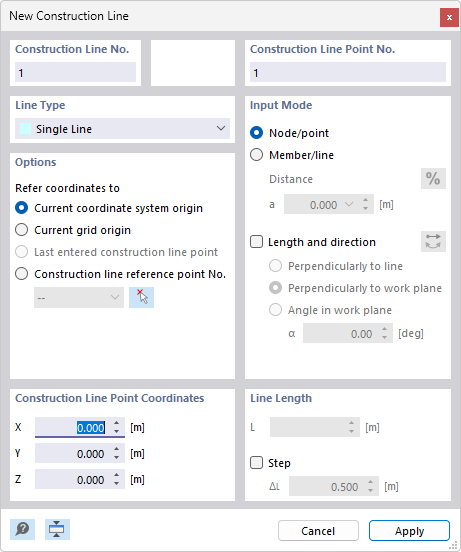

Em alternativa, utilize o botão
na barra de ferramentas (no canto superior direito, junto aos botões de camadas) para abrir a caixa de diálogo "Nova linha CAD".
As linhas CAD podem ser definidas da mesma forma que as correspondentes linhas "reais" do modelo.

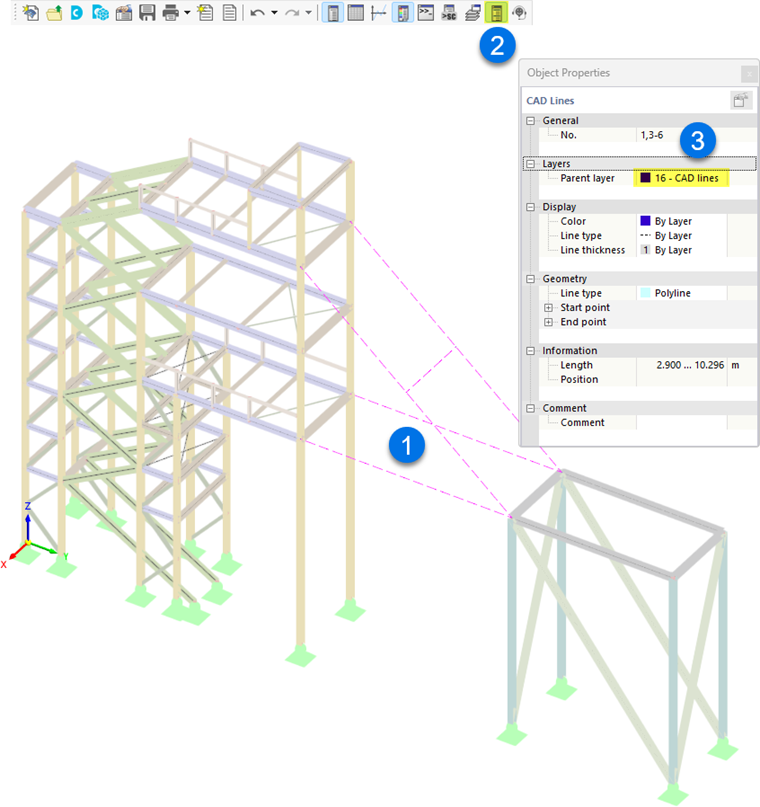

Linhas CAD em camadas
As linhas CAD podem ser atribuídas a uma Camada e geridas no Gestor de camadas. Desta forma, as linhas CAD podem ser utilizadas de forma direcionada na construção de objetos de modelo.
Para atribuir uma linha CAD a uma camada, proceda da seguinte forma:
- Selecione a linha CAD.
- Ative o painel "Propriedades do objeto" através do botão
na barra de ferramentas. Em alternativa, faça duplo clique na linha CAD. - Selecione na lista da categoria "Camada" do painel a entrada adequada.
