Mit Konstruktionslinien lassen sich wie in einem CAD-Programm Linien erzeugen und Layern zuweisen. Diese Linien erleichtern das Konstruieren von Modellobjekten.

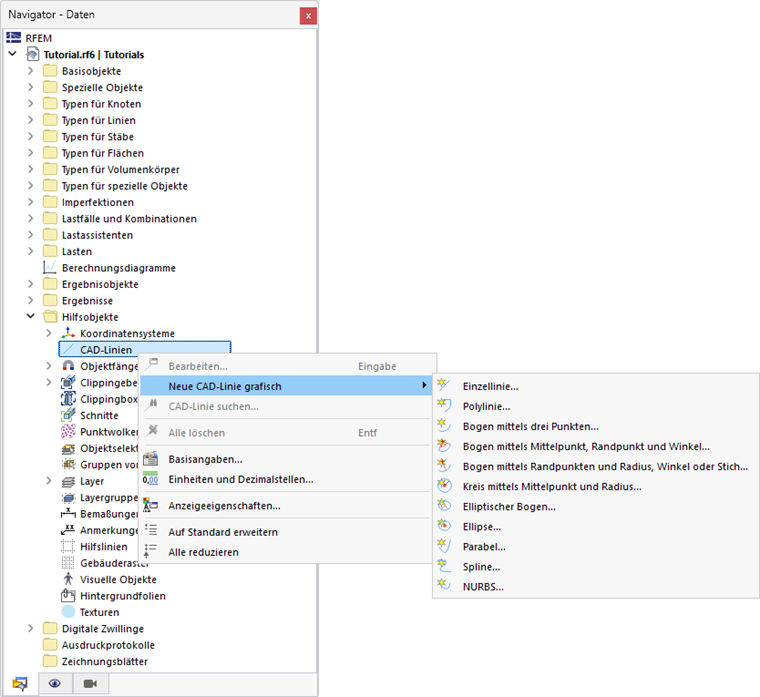

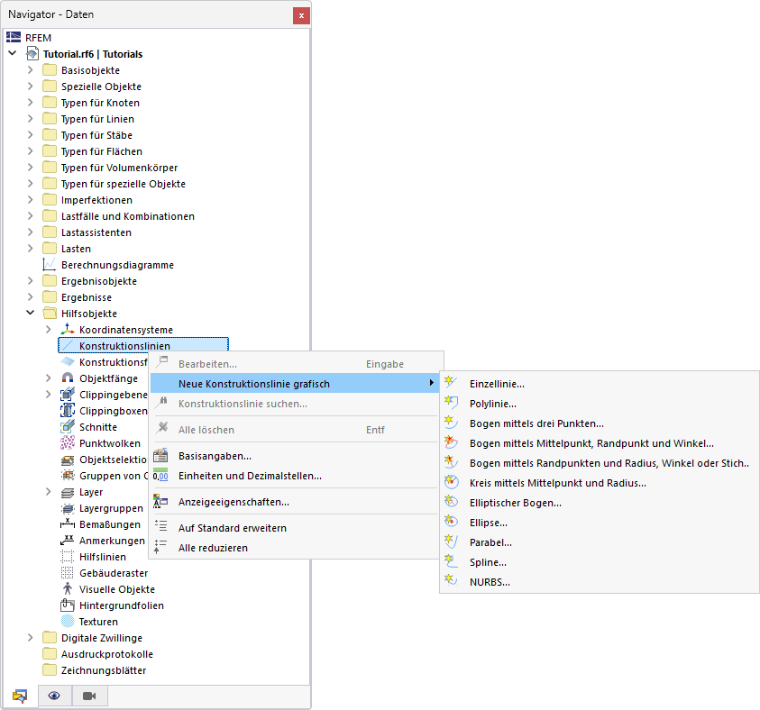

Im Navigator-Kontextmenü stehen verschiedene Typen von Konstruktionslinien zur Auswahl.
Alternativ verwenden Sie die Schaltfläche

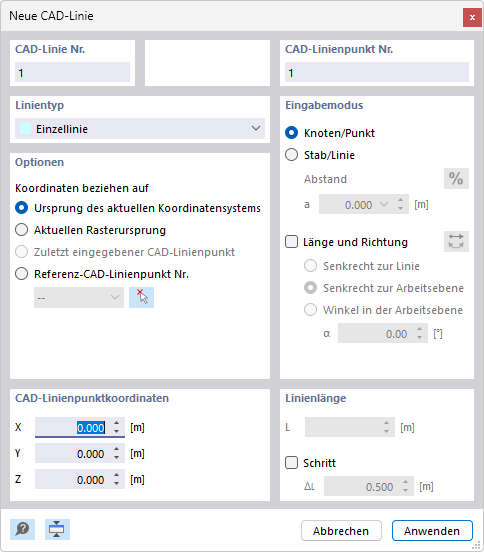

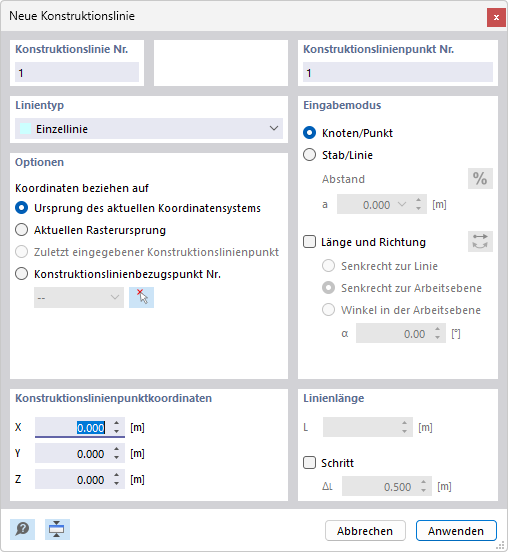

in der Symbolleiste (rechts oben neben den Layer-Schaltflächen), um den Dialog 'Neue Konstruktionslinie' aufzurufen.
Konstruktionslinien können Sie auf die gleiche Weise wie die entsprechenden "echten" Linien des Modells definieren.
Linie in Konstruktionslinie ändern
Sie können eine Konstruktionslinie auch aus einer bereits vorhandenen Linie erzeugen. Gehen Sie wie folgt vor:
- Selektieren Sie die Linie.
- Rufen Sie im Menü Extras → Linien modifizieren die Funktion In Konstruktionslinie umwandeln auf. Alternativ klicken Sie in der CAD-Symbolleiste auf die Schaltfläche
(siehe Bild
Modellierungstools
).
Die Linie verliert dadurch ihre Eigenschaft als Strukturobjekt zur Definition von Stäben und Flächen.
Konstruktionslinien in Layern
Konstruktionslinien können einem Layer zugewiesen und im Layer-Manager verwaltet werden. Damit lassen sich die Konstruktionslinien gezielt beim grafischen Modellieren nutzen.

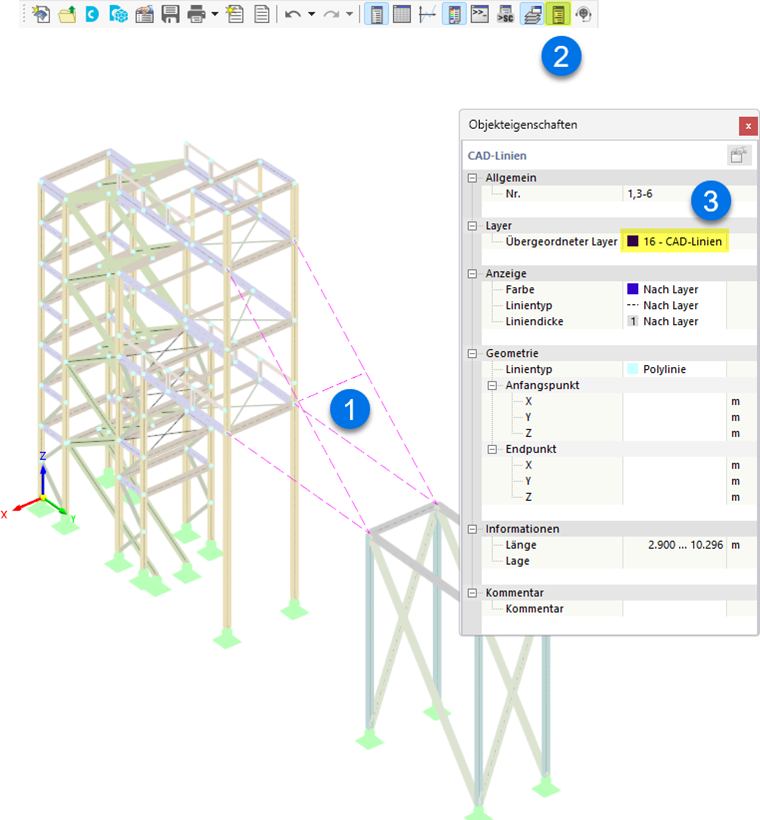

Um eine Konstruktionslinie einem Layer zuzuweisen, gehen Sie wie folgt vor:
- Selektieren Sie die Konstruktionslinie.
- Aktivieren Sie das Panel 'Objekteigenschaften' über die Schaltfläche
in der Symbolleiste. Alternativ doppelklicken Sie die Konstruktionslinie.
- Wählen Sie in der Liste der Panel-Kategorie 'Layer' den geeigneten Eintrag aus.
