Konstrukcja

Linie konstrukcyjne

Linie konstrukcyjne pozwalają — podobnie jak w programie CAD — tworzyć linie i przypisywać je do warstw. Linie te ułatwiają konstruowanie obiektów modelu.

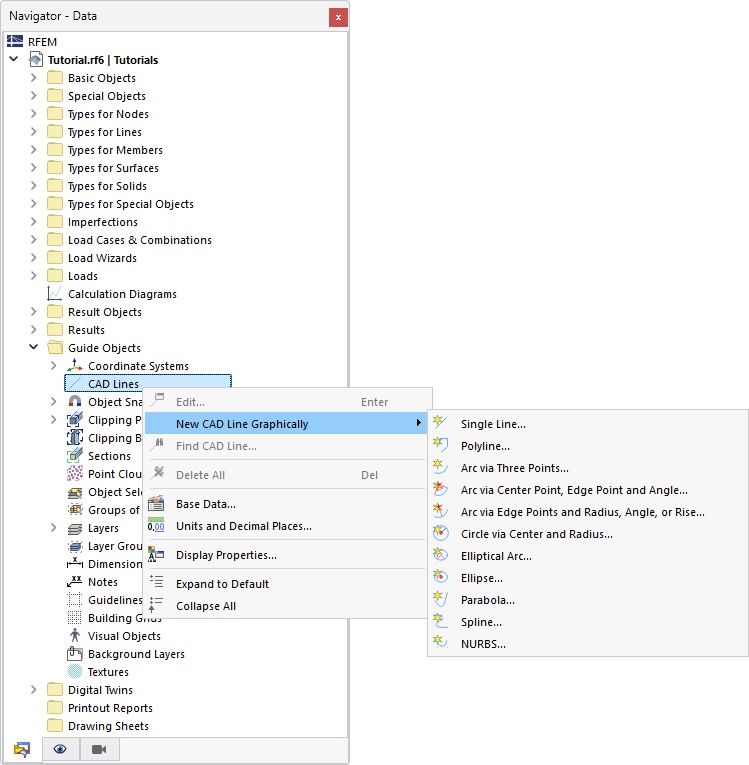

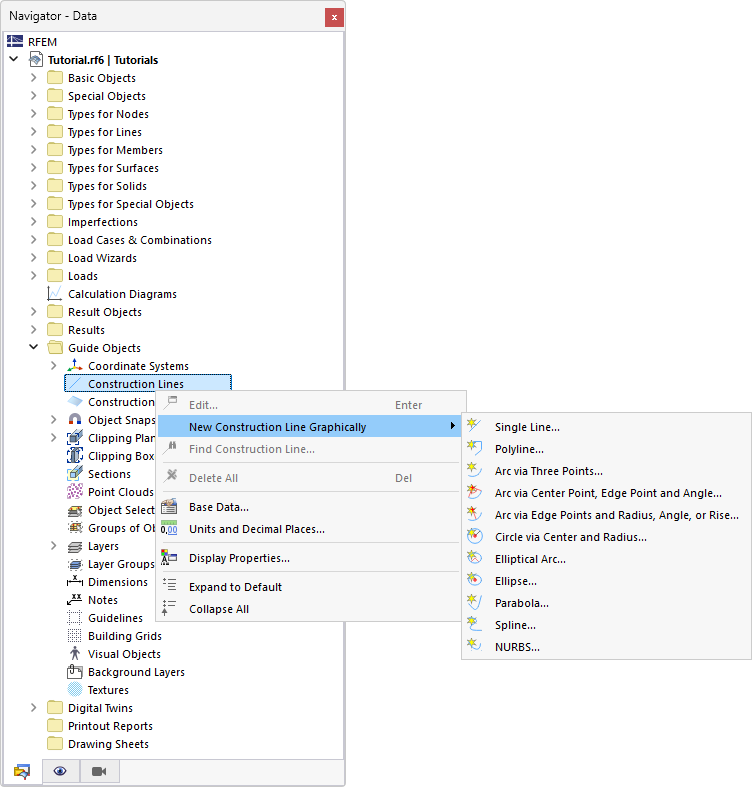

W menu kontekstowym nawigatora dostępne są różne typy linii konstrukcyjnych do wyboru.

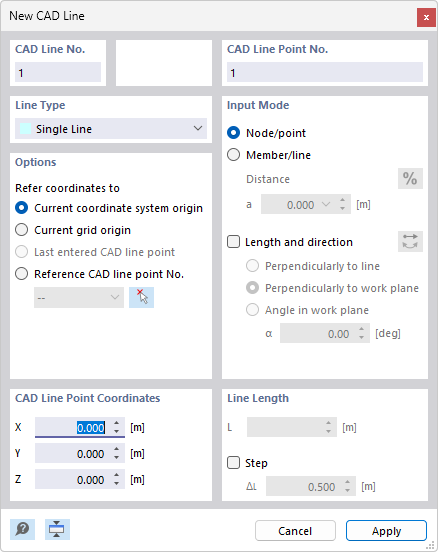

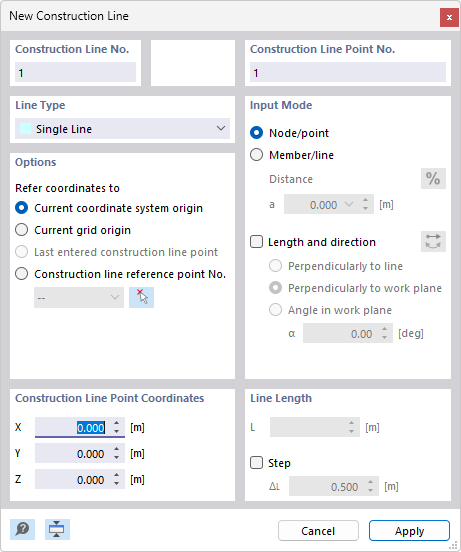

Alternatywnie należy użyć przycisku Nowa linia CAD na pasku narzędzi (u góry po prawej obok przycisków warstw), aby otworzyć okno dialogowe „Nowa linia konstrukcyjna".

Linie konstrukcyjne można zdefiniować w taki sam sposób, jak odpowiadające im „prawdziwe" linie modelu.

Informacje

W rozdziale Linien opisano parametry poszczególnych typów linii (polilinia, łuk, okrąg itd.).

Zmiana linii na linię konstrukcyjną

Linię konstrukcyjną można również utworzyć z już istniejącej linii. Należy postępować w następujący sposób:

  1. Zaznacz linię.
  2. W menu Narzędzia → Modyfikacja linii wywołaj funkcję Zamień na linię konstrukcyjną. Alternatywnie kliknij przycisk Linia w linię konstrukcyjną na pasku narzędzi CAD (patrz rysunek Narzędzia do modelowania ).

Linia traci w ten sposób swoją właściwość jako obiekt struktury służący do definiowania prętów i powierzchni.

Linie konstrukcyjne w warstwach

Linie konstrukcyjne można przypisać do warstwy i zarządzać nimi w menedżerze warstw. Dzięki temu linie konstrukcyjne można wykorzystywać w sposób ukierunkowany podczas modelowania graficznego.

Wskazówka

Za pomocą menedżera warstw można utworzyć nową warstwę.

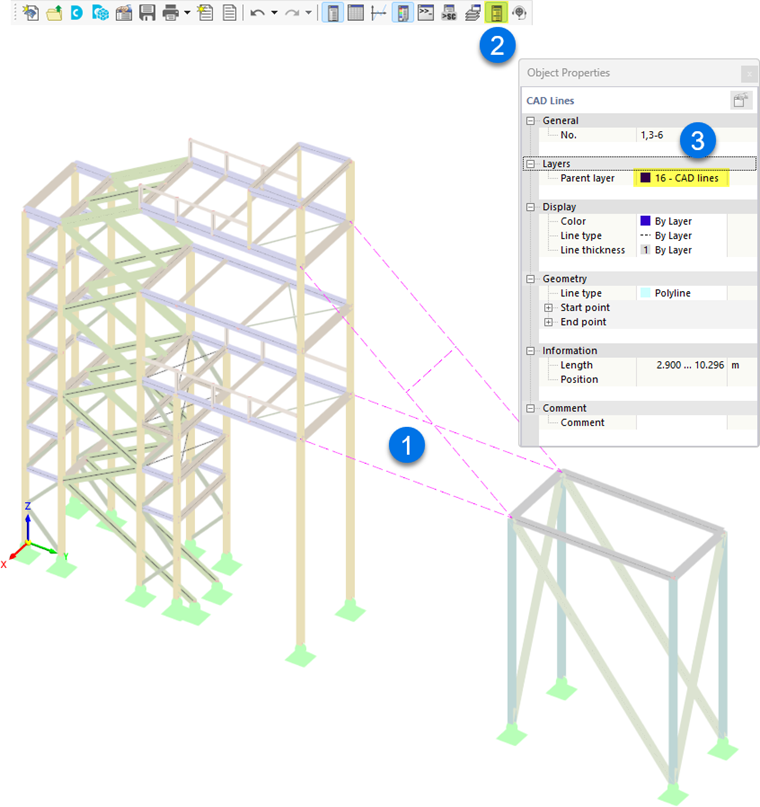

Aby przypisać linię konstrukcyjną do warstwy, należy postępować w następujący sposób:

  1. Zaznacz linię konstrukcyjną.
  2. Aktywuj panel „Właściwość obiektu" za pomocą przycisku Właściwości obiektu panelu na pasku narzędzi. Alternatywnie kliknij dwukrotnie linię konstrukcyjną.
  3. Z listy kategorii panelu „Warstwa" wybierz odpowiedni wpis.
