Panelregister
Farbskala
Bei einer mehrfarbigen Ergebnisdarstellung zeigt das erste Register die Farbskala mit den zugeordneten Wertebereichen an. Standard ist eine elfstufige Farbskala, die den Bereich zwischen den Extremwerten in gleichen Intervallen abdeckt.
Faktoren
Das zweite Register steuert die Überhöhungsfaktoren für die grafische Darstellung. Es sind Eingabefelder vorgesehen zur Skalierung der Verformung, Stab- und Flächenverläufe, Schnitte, Lagerkräfte und Trajektorien, die je nach aktueller Ergebnisgrafik zugänglich sind.
Filter
Dieses Register steuert die Ergebnisanzeige im Hinblick auf ausgewählte Flächen, Stäbe oder Volumenkörper. Das Auswahlfeld unterhalb der Schaltflächen gibt vor, welche der drei Objektkategorien für die Ergebnisverläufe infrage kommt. Die Nummern der relevanten Stäbe, Flächen oder Volumen sind im Eingabefeld "Verläufe darstellen von" einzutragen.
Flächendicken
Die Flächendicken lassen sich am Modell mit unterschiedlichen Farben visualisieren: Ist das entsprechende Kontrollfeld im Zeigen-Navigator unter "Modell" → "Flächen" → "Farbskala der Dicken" im Panel aktiviert, erscheint dieses zusätzliche Panel mit der jeweiligen Farbzuweisung der einzelnen Flächen.
Eingabe in RFEM und RSTAB

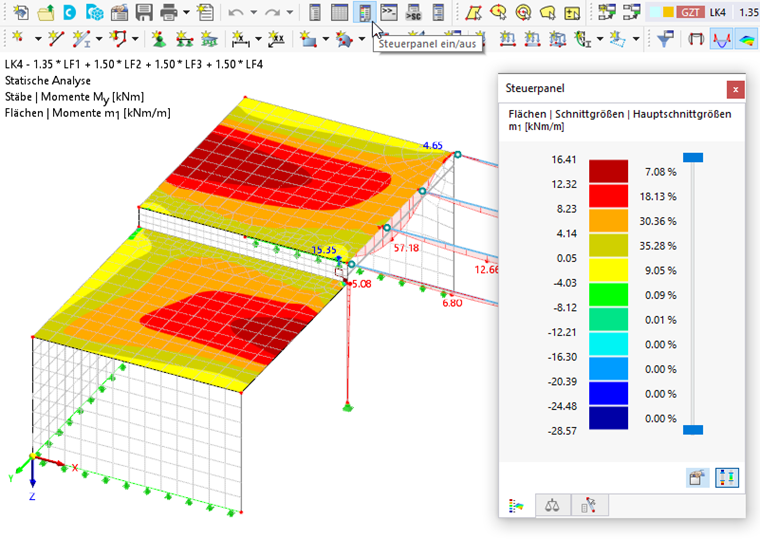

Das Panel lässt sich über das Menü "Ansicht" → "Steuerpanel" oder mit der entsprechenden Schaltfläche ein- und ausblenden.
