Der Einfluss von Imperfektionen, der von Stäben resultiert, kann mithilfe von Stabimperfektionen durch Ersatzverformungen in Form von Anfangsschiefstellungen und Vorkrümmungen abgebildet werden. Dabei werden sie bei der Berechnung durch äquivalente Ersatzlasten berücksichtigt.
Anwendung im Programm

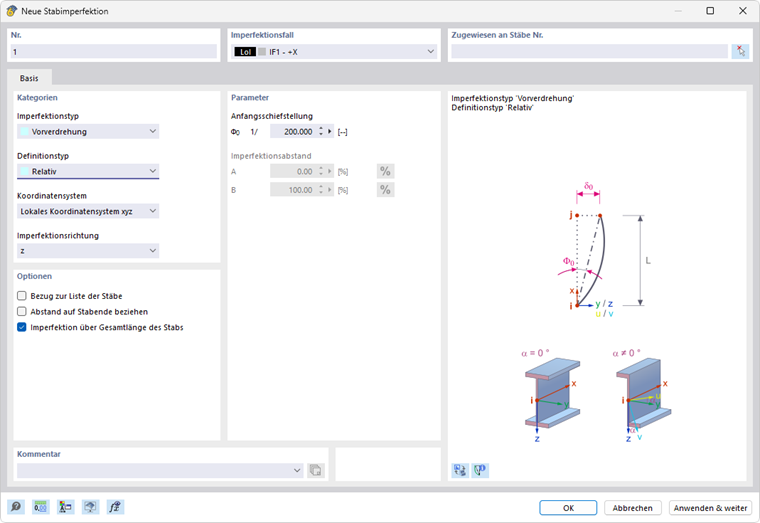

In RFEM bzw. RSTAB stehen drei Möglichkeiten zur Verfügung, um eine Stabimperfektion zu definieren.
- Vorverdrehung: Gleichbedeutend mit Anfangsschiefstellung
- Vorkrümmung: Maß der anfänglichen Durchbiegung eines Stabes
- Vorkrümmung und Kriterium: Definition einer Vorkrümmung in Abhängigkeit einer Schiefstellung
Über den Definitionstyp kann im Weiteren definiert werden, ob die Imperfektion benutzerdefiniert oder nach Normvorgaben angesetzt werden soll.

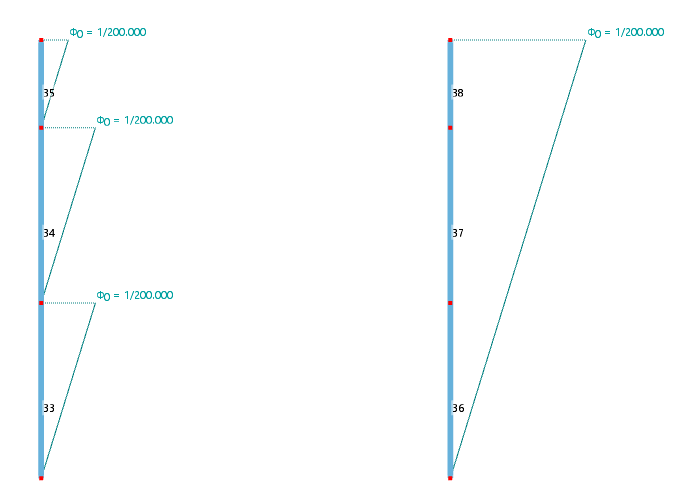

In den meisten Fällen wirkt eine Imperfektion über die Gesamtlänge eines Stabes bzw. einer Liste von Stäben. Es gibt jedoch auch Möglichkeiten die Imperfektion so zuzuweisen, dass diese separat auf jeden einzelnen Stab wirkt. Diese Ansätze werden auf dem folgenden Bild gegenübergestellt.
