Tarcza stropowa

Jeśli wybierzesz typ grubości płyty belkowej, możesz w sekcjach dialogowych opisać właściwości ściany z paneli drewnianych lub innej struktury nośnej złożonej z prętów i powierzchni. Specyficzne konstrukcje można ewentualnie zdefiniować na kolejnych zakładkach. Z parametrów elementów (żebra brzegowe i wewnętrzne, poszycie, łączniki) tworzony jest typ grubości prętowo-powierzchniowy, który uwzględnia również podatność wynikającą z łączników.

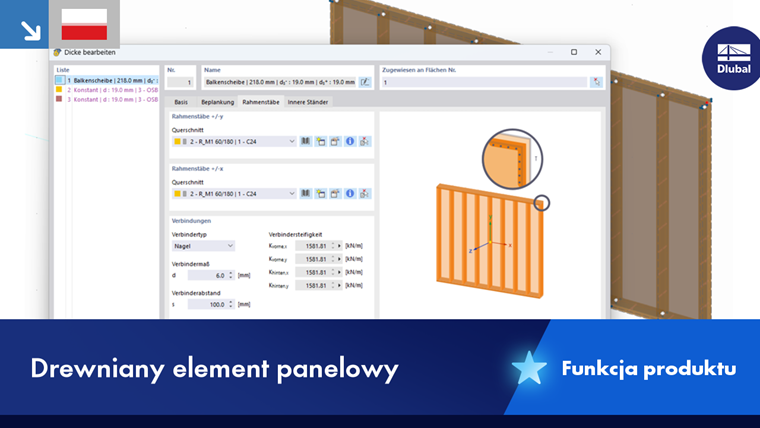

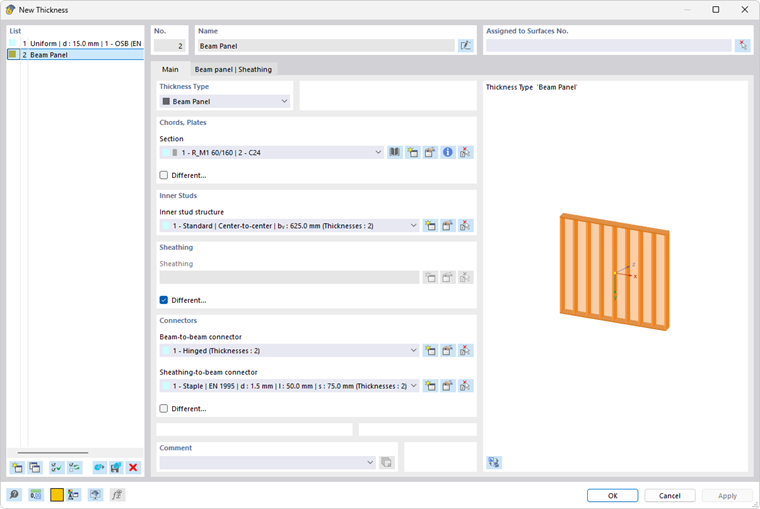

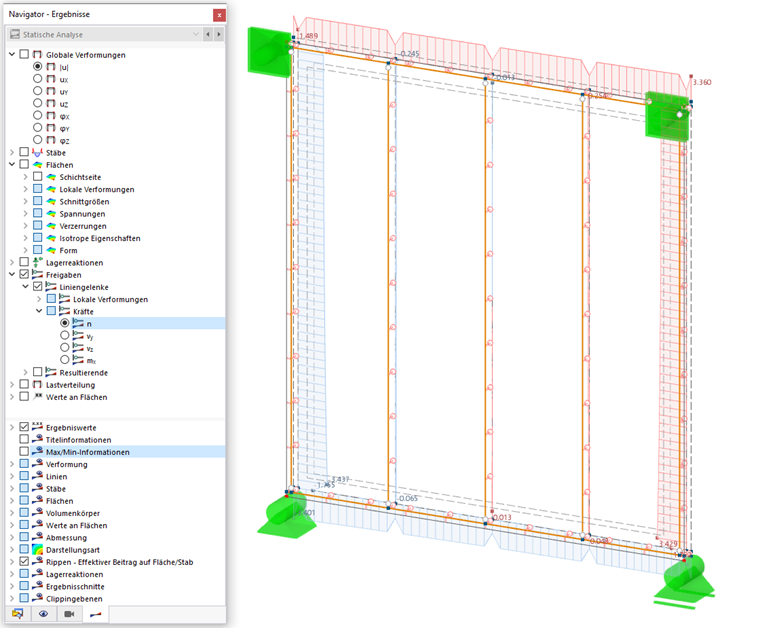

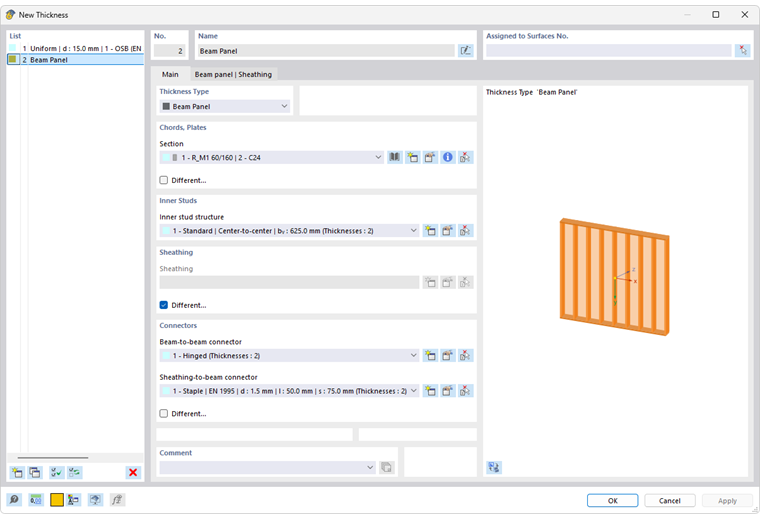

Okno dialogowe "Nowa grubość", Typ grubości "Ściana usztywniająca"

Podstawowe

Na karcie Podstawowe definiujesz ogólne właściwości elementów, z których składa się płyta belkowa.

Żebra brzegowe

Ustal przekrój zewnętrznych prętów ramy. Możesz wybrać ten przekrój z listy lub zdefiniować nowy za pomocą przycisków i (zobacz rozdział Przekroje).

Jeśli krawędzie paneli nie mają jednolitego przekroju, zaznacz pole wyboru 'Różne'. Możesz wtedy przypisać przekroje prętów na karcie Płyta belkowa | Belki.

Żebra wewnętrzne

W sekcji Żebra wewnętrzne na karcie Podstawowe ustalasz przekrój i odstęp wewnętrznych prętów. Jeśli nie został jeszcze zdefiniowany typ żeber wewnętrznych, kliknij przycisk . Pojawi się dialog 'Nowa konstrukcja żeber wewnętrznych'.

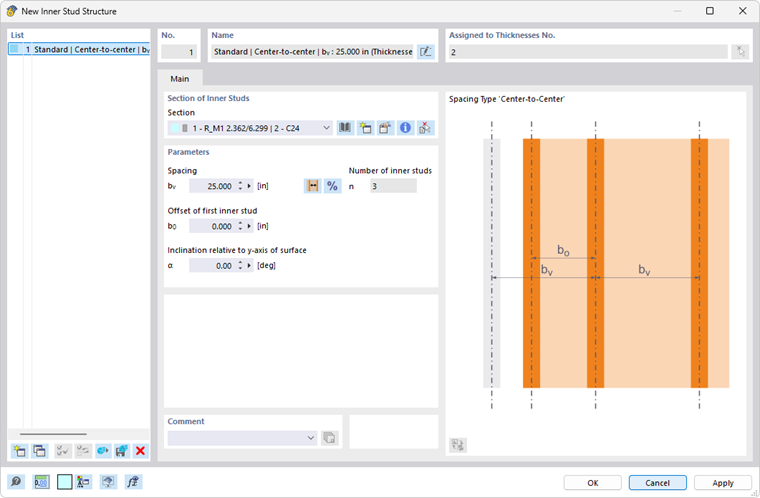

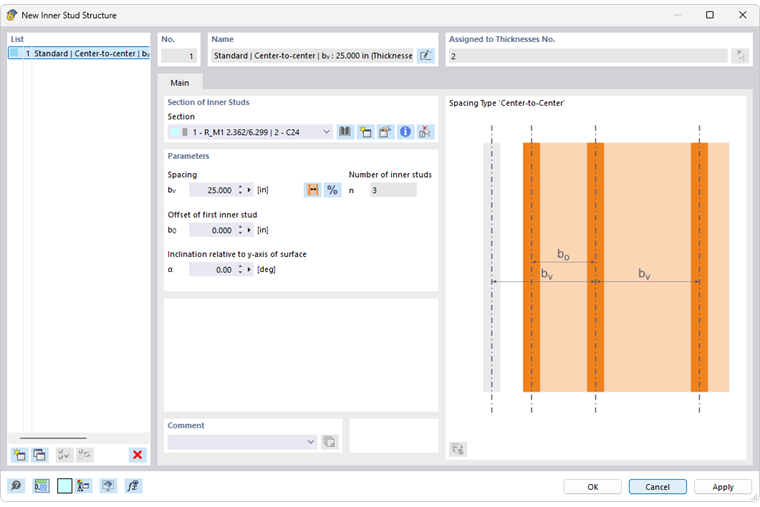

Okno dialogowe "Nowa konfiguracja żeber wewnętrznych"

Wybierz 'Przekrój' z listy. Za pomocą przycisków i możesz zdefiniować nowy przekrój (zobacz rozdział Przekroje).

Następnie ustal 'Odstęp'. Za pomocą przycisku możesz zdecydować, czy odstęp b_v oznacza wymiar lity czy światło (zobacz grafikę dialogową). Przycisk pozwala na przełączenie wprowadzania wartości absolutnych na odstępy względne. Wymiar lity i światło odnoszą się do osi x powierzchni. Pierwsze miejsce przyjmuje się jak najbardziej oddalone w kierunku ujemnego x.

'Liczba żeber wewnętrznych' wynika z geometrii powierzchni.

Poszycie

W sekcji Poszycie na karcie Podstawowe ustalasz właściwości płyt. Ponieważ panele drewniane są zazwyczaj tylko jednostronnie pokrywane, pole wyboru 'Różne' jest zaznaczone domyślnie. Możesz wtedy przypisać poszycie na karcie Płyta belkowa | Poszycie dla przodu lub tyłu. Przy pokryciu dwustronnym odznacz to pole wyboru. Następnie kliknij przycisk , aby utworzyć nowy typ. Wyświetli się dialog 'Nowe poszycie'.

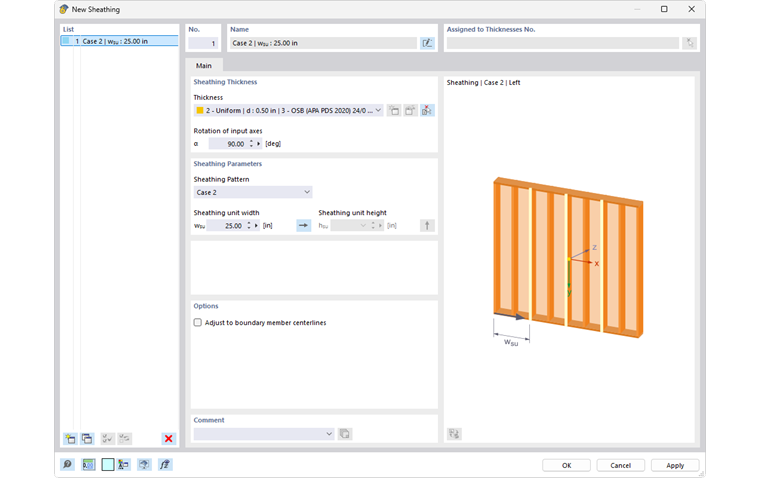

Okno dialogowe "Nowe pokrycie"

Ustal 'Grubość poszycia', wybierając odpowiedni wpis z listy już zdefiniowanych grubości. Przycisk pozwala na zdefiniowanie nowej grubości z odpowiednim materiałem. Do poszycia drewnianego zazwyczaj używa się materiałów OSB, gipsowych lub twardych. Jeśli to konieczne, możesz wprowadzić 'Obrót osi wejściowych'.

Wybierz 'Wzór poszycia' z listy, który przedstawia sposób rozmieszczenia poszycia:

• Przypadek 1: Pełne poszycie
• Przypadek 2: Pionowe pasy poszycia o jednostkowej szerokości w_su
• Przypadek 3: Poziome pasy poszycia o jednostkowej wysokości h_su
• Przypadek 4: Przesunięte pionowe pasy poszycia o jednostkowej szerokości w_su i jednostkowej wysokości h_su
• Przypadek 5: Przesunięte poziome pasy poszycia o jednostkowej szerokości w_su i jednostkowej wysokości h_su
• Przypadek 6: Równoległe pionowe pasy poszycia o jednostkowej szerokości w_su i jednostkowej wysokości h_su

Pierwsza pozycja jest przyjmowana jako najdalej położona w kierunku ujemnego x lub dodatniego y. Jeśli to nie odpowiada rzeczywistości, możesz odwrócić rozmieszczenie za pomocą przycisków lub .

Pole wyboru 'Dostosuj do środkowych linii prętów brzegowych' pozwala na rozmieszczenie krawędzi płyt na środku przekrojów żeber brzegowych. W ten sposób szerokość płyt zostanie odpowiednio dostosowana.

Łączniki

W sekcji Łączniki na karcie Podstawowe określasz właściwości połączeń, jakie istnieją między żebrami brzegowymi, wewnętrznymi oraz między poszyciem a żebrami wewnętrznymi.

Łączniki żebro-żebro

Połączenie między żebrami brzegowymi i wewnętrznymi jest domyślnie ustawione jako przegubowe. Aby zdefiniować inny typ połączenia, kliknij przycisk . Pojawi się dialog 'Nowy łącznik żebro-żebro'.

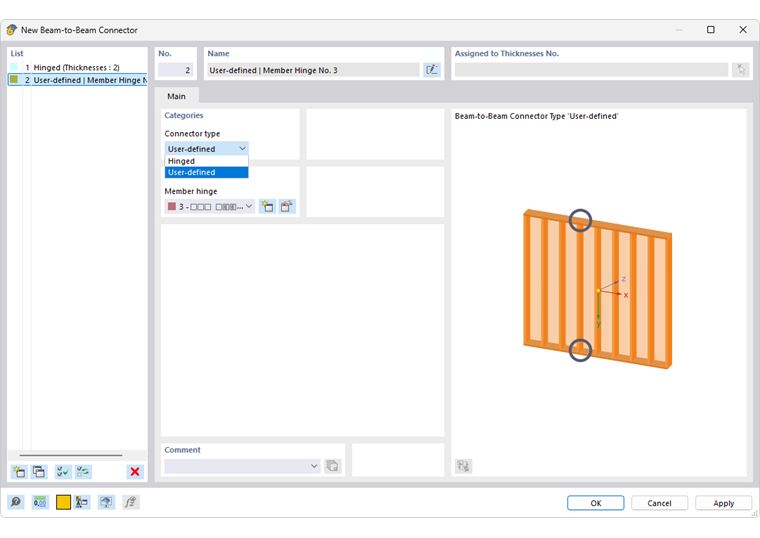

Okno dialogowe "Nowy łącznik żeber z żebrem"

Na liście 'Typ łącznika' dostępne są dwie opcje:

• Przegubowe: Przegub prętowy wokół osi y i z
• Definiowany przez użytkownika: Możliwość przypisania typu przegubu z niestandardowymi stopniami swobody i sztywnościami (zobacz rozdział Przeguby prętowe)

Jeśli warunki przegubów dla łączników żeber nie są jednolite, zaznacz pole wyboru 'Różne'. Możesz wtedy przypisać typy łączników na karcie Płyta belkowa | Łączniki.

Łączniki poszycie-żebro

Jeśli nie został jeszcze zdefiniowany typ połączenia poszycia i żeber wewnętrznych, kliknij przycisk . Pojawi się dialog 'Nowy łącznik poszycie-żebro'.

Okno dialogowe "Nowe łączniki żeber usztywnienia"

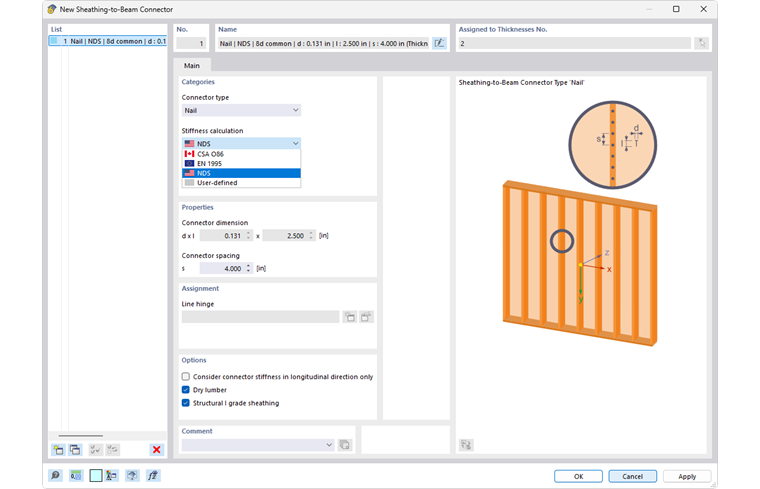

W tym dialogu ustalasz, jak żebra brzegowe i wewnętrzne są połączone z poszyciem. Na liście 'Typ łącznika' dostępne są następujące opcje:

• Gwóźdź
• Zszywka
• Definiowane przez użytkownika

Dla gwoździ możesz wybrać z dodatkowej listy, według której normy ma odbywać się obliczanie sztywności:

• EN 1995 (Tabela 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Tabela C4.2.3D)
• Definiowane przez użytkownika

Dla gwoździ i zszywek możesz podać 'Wymiar łącznika' (średnica gwoździa lub rozmiar zszywki) oraz 'Odstęp łącznika'. Dzięki temu ustala się sztywności łączników, które dotyczą odpowiednich stron i kierunków. Opcja 'Definiowane przez użytkownika' pozwala na ustalenie zarówno parametrów łącznika, jak i przypisanie 'Przegubu liniowego' (zobacz rozdział Przeguby liniowe). Umożliwia to na przykład odwzorowywanie nieliniowych krzywych poślizgu.

Sztywność z łączników jest uwzględniana w każdym kierunku. Jeśli nie odpowiada to rzeczywistości, zaznacz pole wyboru 'Uwzględniaj sztywność łączników tylko w kierunku wzdłużnym'.

Jeśli na żebrach brzegowych i wewnętrznych nie ma jednolitych łączników, zaznacz pole wyboru 'Różne'. Możesz wtedy przypisać typy łączników na karcie Płyta belkowa | Łączniki.

Płyta belkowa | Belki

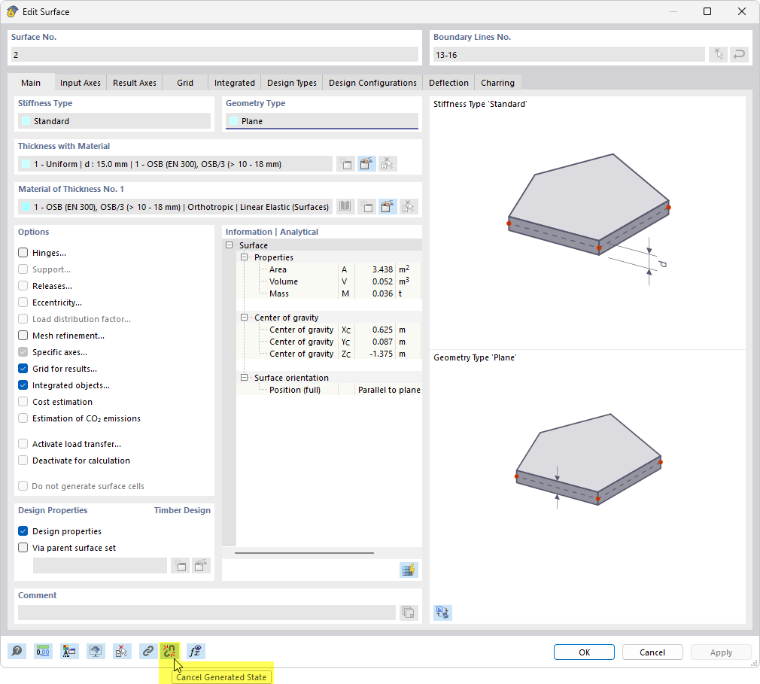

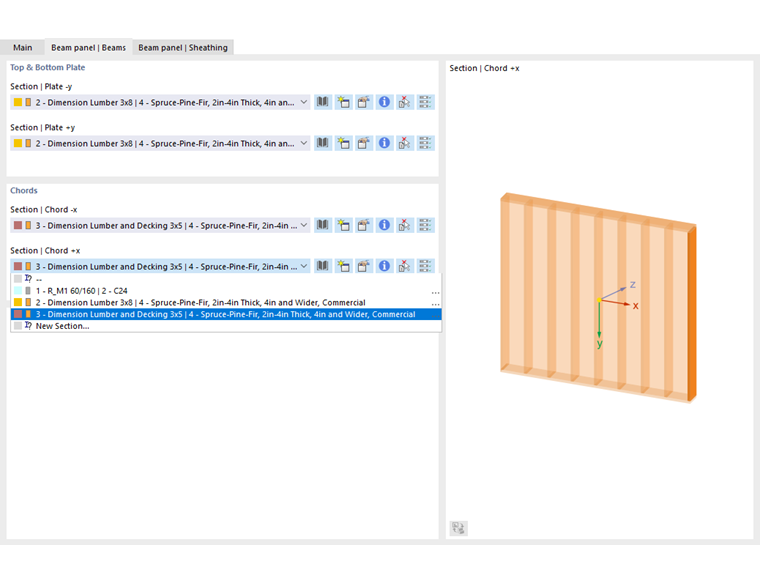

Jeśli w sekcji Żebra brzegowe zaznaczyłeś pole wyboru Różne, możesz pojedynczo ustalić przekroje na krawędziach paneli. Przejdź na kartę 'Płyta belkowa | Belki'.

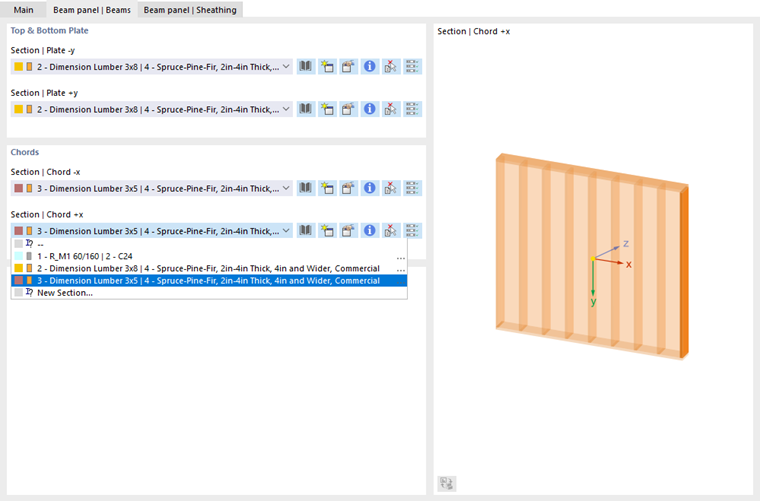

Definiowanie różnych przekrojów dla żebier krawędziowych

W sekcji 'Górna i dolna płyta' możesz przypisać przekroje obecne w kierunku dodatniej i ujemnej osi y powierzchni – czyli górny i dolny profil ramy.

W sekcji 'Stężenie' możesz przypisać przekroje obecne w kierunku dodatniej i ujemnej osi x powierzchni (tzw. "słupki" na krawędziach paneli).

Płyta belkowa | Poszycie

W sekcji Poszycie pole wyboru Różne jest domyślnie zaznaczone. Na karcie 'Płyta belkowa | Poszycie' możesz ustalić, czy płyta belkowa jest jednostronnie czy dwustronnie pokryta i jakie materiały są używane.

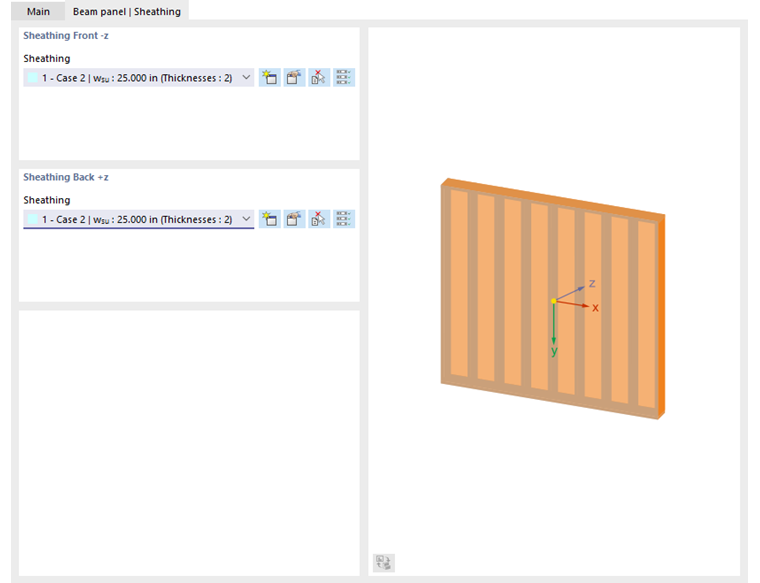

Definiowanie obustronnego poszycia

Wybierz poszycie z listy. 'Poszycie przód -z' odnosi się do strony ujemnej (w kierunku przeciwnym do lokalnej osi z), 'Poszycie tył +z' do strony dodatniej. Kliknięcie przycisku przypisuje poszycie dla jednej strony powierzchni także na stronę przeciwną.

Przez przycisk możesz w dialogu Nowe poszycie zdefiniować kolejny typ poszycia.

Płyta belkowa | Łączniki

Jeśli w sekcji Łączniki zaznaczyłeś pole wyboru Różne, możesz jednorazowo ustalić połączenia między żebrami brzegowymi i wewnętrznymi oraz między poszyciem a żebrami wewnętrznymi. Przejdź na kartę 'Płyta belkowa | Łączniki'.

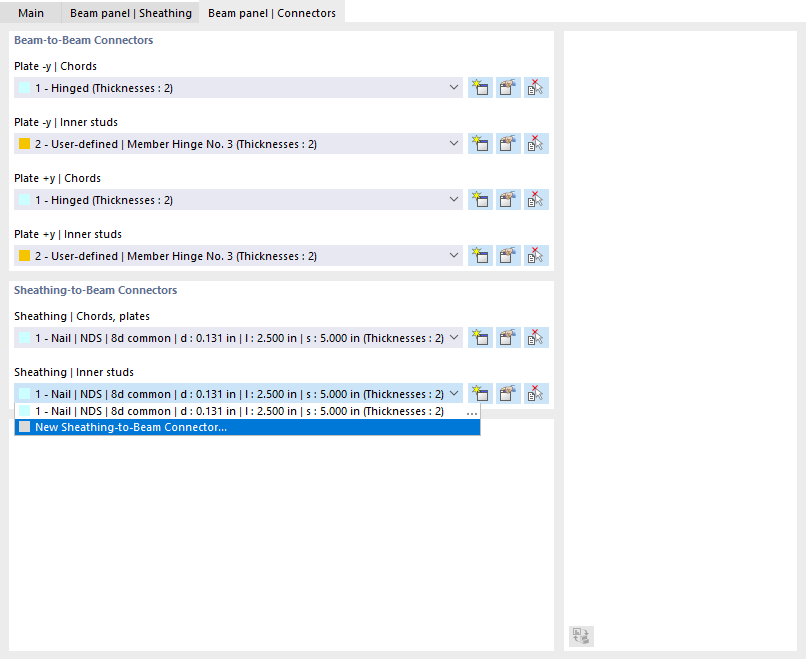

Definiowanie różnych łączników

W sekcji 'Łączniki żebro-żebro' możesz przypisać typy połączeń, które występują między żebrami brzegowymi i wewnętrznymi w kierunku dodatniej i ujemnej osi y powierzchni – czyli między górnym i dolnym profilem ramowym a dwoma ramowymi słupkami oraz między górnym i dolnym profilem ramowym a wewnętrznymi żebrami.

Przez przycisk możesz w dialogu Nowy łącznik żebro-żebro zdefiniować kolejny typ łącznika.

W sekcji 'Łączniki poszycie-żebro' możesz przypisać typy połączeń, które występują między poszyciem a żebrami brzegowymi oraz wewnętrznymi.
