Nosníkový panel

Pokud vyberete typ tloušťky „Nosníkový panel“ (Nosníkový panel), můžete v dialogových oknech popsat vlastnosti dřevěné deskové stěny nebo jiné nosné konstrukce složené z tyčí a ploch. V případě potřeby lze konkrétní konfigurace definovat v dalších záložkách. Typ tloušťky tyče a plochy se generuje z parametrů prvků (okrajové a vnitřní žebrování, opláštění, spojovací prostředky), které zohledňují také pružnost spojovacích prostředků.

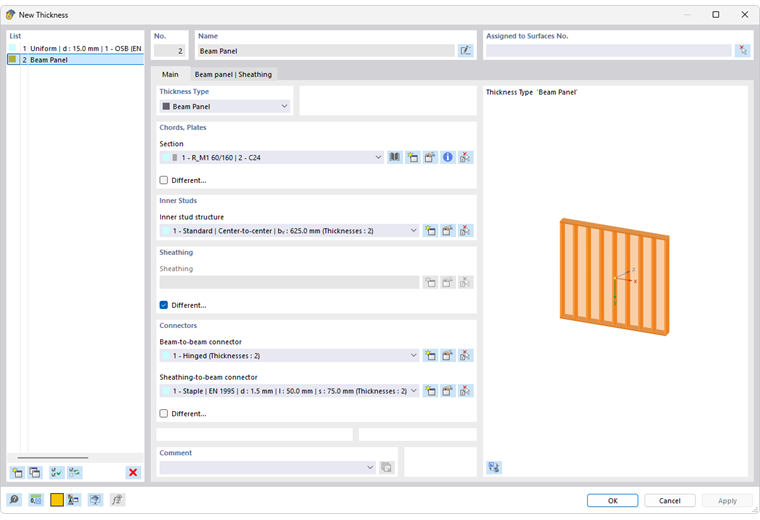

Dialog 'Nová tloušťka', Typ tloušťky 'Nosníkový panel'

Základní informace

Na záložce ‚‘'Základní informace'‚‘ definujete obecné vlastnosti prvků, které tvoří nosníkový panel.

Okrajové žebro

Zadejte průřez vnějších rámových tyčí. Tento průřez můžete vybrat ze seznamu nebo jej předefinovat pomocí tlačítek a (viz kapitola Řez).

Pokud okraje panelu nemají jednotný průřez, zaškrtněte políčko „Různý“. Poté můžete přiřadit průřezy tyčí na záložce Nosníkový panel | Nosníky.

Vnitřní žebra

V řezu ‚‘'Vnitřní žebra'‚‘ na záložce Základní zadejte průřez a rozestupy vnitřních tyčí. Pokud ještě není definován žádný typ vnitřních žeber, klikněte na tlačítko . Zobrazí se dialogové okno ‚Nová konfigurace vnitřních žeber‘.

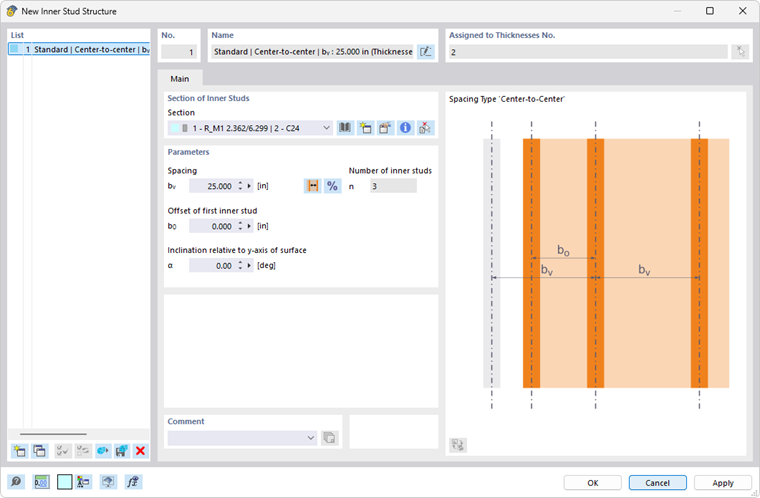

Dialog "Nová konfigurace pro vnitřní žebra"

Z seznamu vyberte „Průřez“. Pomocí tlačítek a můžete definovat nový průřez (viz kapitola Průřezy).

Poté zadejte „Rozestup“. Pomocí tlačítka můžete určit, zda rozestup b_v představuje rozměr mřížky nebo čistý rozměr (viz grafika dialogového okna). Tlačítko umožňuje přepnout vstup z absolutních hodnot na relativní rozestupy. Míra mřížky a míra čistého rozestupu se vztahují k ose x plochy. První poloha se předpokládá jako ta, která je nejdále v záporném směru osy x.

„Počet vnitřních žeber“ je určen geometrií plochy.

Obložení

V řezu „Obložení“ na záložce „Základní“ definujete vlastnosti desek. Vzhledem k tomu, že dřevěné panely jsou obvykle obloženy pouze na jedné straně, je zaškrtávací políčko „Různé“ standardně zaškrtnuto. Poté můžete přiřadit obložení v záložce Nosníkový panel | Sheathing pro přední nebo zadní stranu. Pro obložení na obou stranách deaktivujte zaškrtávací políčko. Poté klikněte na tlačítko a vytvořte nový typ. Zobrazí se dialogové okno „New Sheathing“ (Nové opláštění).

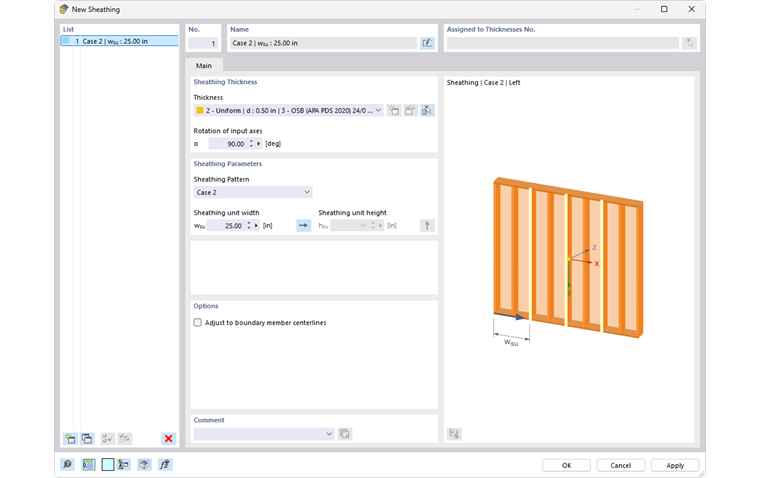

Dialog "Nové opláštění"

Definujte „Sheathing Thickness“ (Tloušťku opláštění) výběrem příslušné položky ze seznamu předdefinovaných tlouštěk. Tlačítko nabízí možnost definovat novou tloušťku s odpovídajícím materiálem. Pro dřevěné opláštění jsou obvykle vhodné materiály OSB, sádra nebo dřevovláknité desky. V případě potřeby můžete provést „Natočení vstupních os“.

V seznamu „Vzor opláštění“ vyberte vhodný případ uspořádání opláštění:

• Případ 1: Opláštění celé plochy
• Případ 2: Svislé opláštěné pásy s jednotkovou šířkou w_su
• Případ 3: Horizontální obkladové pásy s jednotkovou výškou h_su
• Případ 4: Posunuté vertikální obkladové pásy s jednotkovou šířkou w_su a jednotkovou výškou h_su
• Případ 5: Posunuté horizontální obkladové pásy s jednotkovou šířkou w_su a jednotkovou výškou h_su
• Případ 6: Paralelní svislé obkladové pásy s jednotkovou šířkou w_su a jednotkovou výškou h_su

První poloha se předpokládá jako ta, která je nejdále v záporném směru osy x nebo kladném směru osy y. Pokud tomu tak není, lze uspořádání obrátit pomocí tlačítek nebo .

Zaškrtávací políčko „Zarovnat k osám okrajových tyčí“ nabízí možnost umístit okraje desky do středu průřezů okrajových žeber. Tím se odpovídajícím způsobem upraví šířka desky.

Spojovací prostředky

V části „Spojovací prostředky“ na záložce „Základní“ definujete vlastnosti spojů mezi okrajovými a vnitřními žebry a mezi obkladem a vnitřními žebry.

Spojovací prostředky žebra-žebra

Spojení mezi okrajovými a vnitřními žebry je přednastaveno jako kloubové. Chcete-li definovat jiný typ spojovacího prostředku, klikněte na tlačítko . Zobrazí se dialogové okno „Nová spojovací prostředek žebra-žebra“.

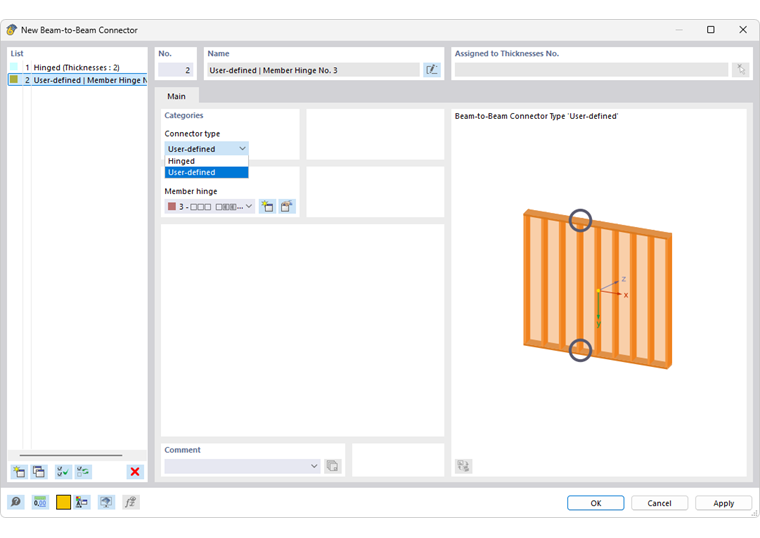

Dialog 'Nový spojovací prostředek žebro-žebro'

V seznamu „Typ spojovacího prostředku“ jsou k dispozici dvě možnosti:

• Vytvoření kloubů: Závěs na konci tyče kolem osy y a z
• Definovaný uživatelem: Možnost přiřazení typu kloubu s uživatelem definovanými stupni volnosti a tuhostí (viz kapitola Závěsy na konci tyče)

Pokud neexistují jednotné podmínky kloubů pro spojky žeber, zaškrtněte políčko „Různé“. Poté můžete přiřadit typy spojovacích prostředků na záložce Nosníkový panel | Connectors.

Spojky pláště a žeber

Pokud ještě není definován žádný typ spoj opláštění a vnitřních žeber, klikněte na tlačítko . Zobrazí se dialogové okno „Nový spoj opláštění a žeber“.

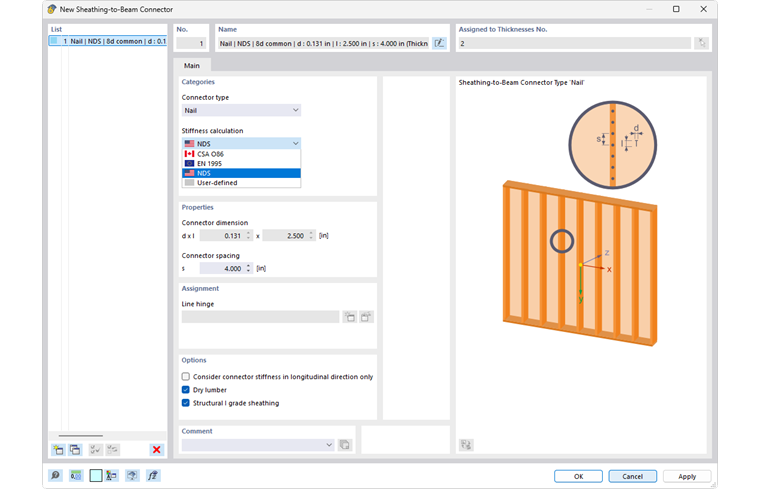

Dialog 'Nové spojovací prostředek opláštění-žebro'

V tomto dialogovém okně definujte, jak jsou okrajová a vnitřní žebra spojena s opláštěním. V seznamu „Typ spoje“ jsou k dispozici následující možnosti:

• Hřebík
• Sponka
• Definováno uživatelem

U hřebíků můžete v dalším výběru vybrat, podle jaké normy má být proveden výpočet tuhosti:

• EN 1995 (tabulka 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS tabulka C4.2.3D)
• Definováno uživatelem

U hřebíků a spon můžete zadat „Rozměr spojovacího prvku“ (průměr hřebíku nebo velikost spony) a „Rozteč spojovacích prvků“. Tím se určí tuhost spojovacích prvků pro každou stranu a směr. Možnost „Definováno uživatelem“ umožňuje definovat parametry spojovacích prvků a přiřadit „Liniový kloub“ (viz kapitola Liniové kloubů), například pro mapování nelineárních křivek prokluzu.

Tuhost spojů se zohledňuje pro každý směr. Pokud to nevyhovuje podmínkám, zaškrtněte políčko „Zohlednit tuhost spojů pouze v podélném směru“.

Pokud na okraji a vnitřních žebrech neexistují žádné jednotné spoje, zaškrtněte políčko „Různé“. Poté můžete přiřadit typy spojovacích prostředků na záložce Nosníkový panel | Connectors.

Nosníkový panel | Nosníky

Pokud jste zaškrtli políčko „Různé“ v části Okrajové žebrování, můžete individuálně specifikovat průřezy na okrajích panelu. Přepněte na záložku „Nosníkový panel | Nosníky“.

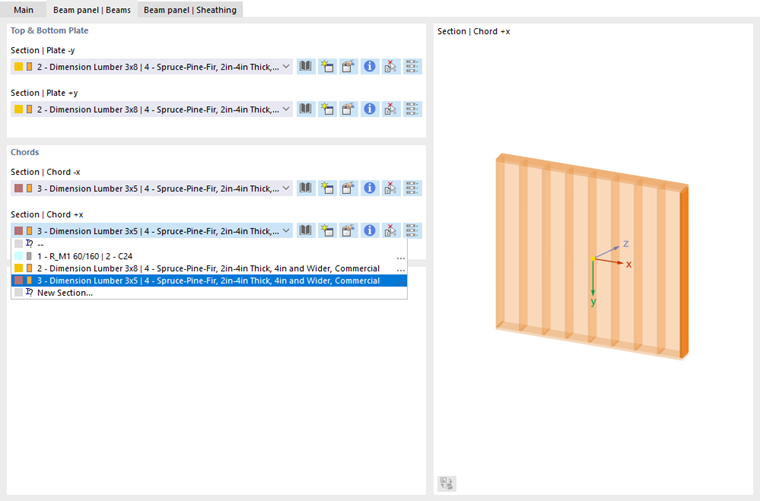

Zadání různých průřezů pro okrajová žebra

V části „Horní a dolní deska“ můžete přiřadit průřezy ve směru kladné a záporné osy y plochy – tedy horní a dolní profil rámu.

V sekci ‚Pás‘ můžete přiřadit průřezy přítomné ve směru kladné a záporné plochy x (tzv. „studs“ na okrajích panelu).

Nosníkový panel | Obložení

V sekci Obložení je zaškrtávací políčko „Různé“ standardně aktivováno. Na záložce „Nosníkový panel | Obložení“ můžete určit, zda je nosníkový panel obložen na jedné nebo obou stranách, a povahu desek.

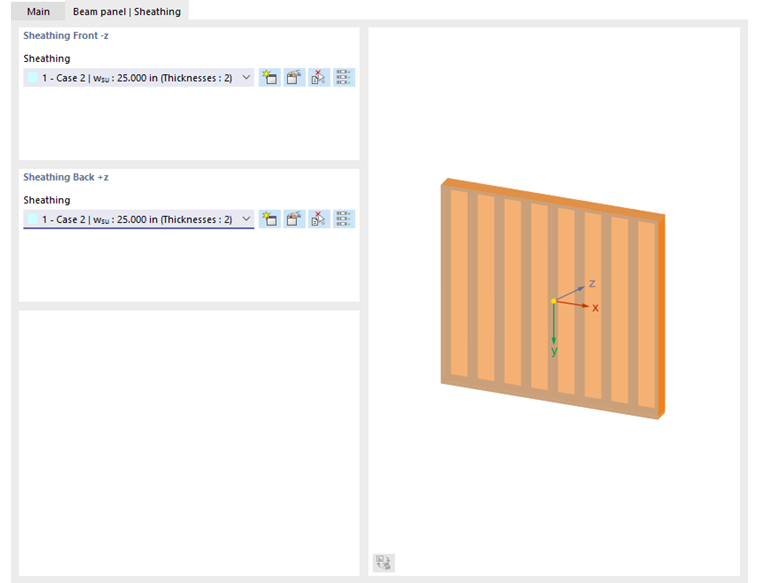

Definování oboustranného opláštění

Vyberte obložení ze seznamu. „Sheathing Front -z“ (Přední obložení -z) odkazuje na stranu záporné plochy (proti směru místní osy z), „Sheathing Back +z“ (Zadní obložení +z) na stranu kladné plochy. Kliknutím na tlačítko nastavíte obložení jedné strany plochy také pro opačnou stranu.

Pomocí tlačítka můžete v dialogovém okně Nové opláštění definovat další typ opláštění.

Nosníkový panel | Spojky

Pokud jste zaškrtli políčko ‚‘'Různé'‚‘ v sekci Spojky, můžete individuálně specifikovat spojení mezi okrajem a vnitřními žebry a mezi opláštěním a vnitřními žebry. Přepněte na záložku ‚Nosníkový panel | Spojky‘.

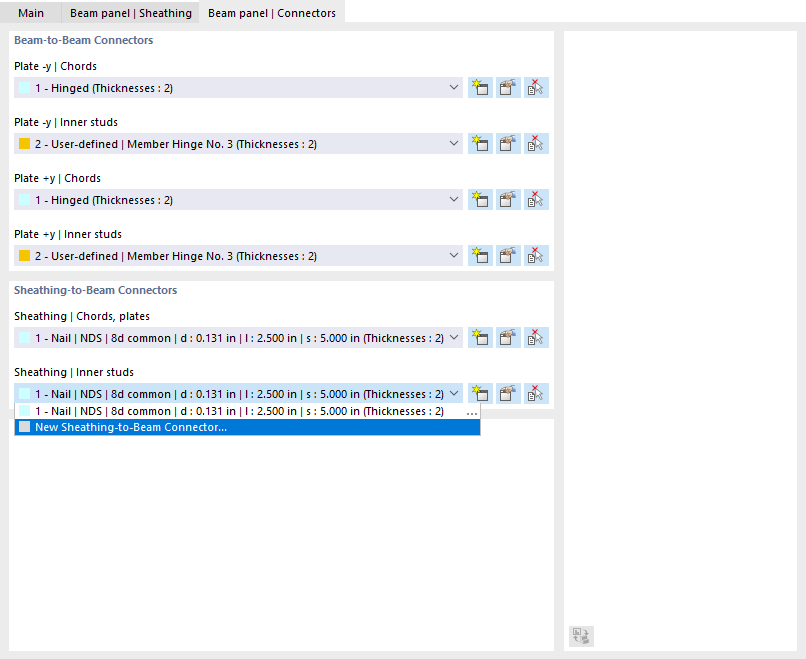

Zadání různých přípojů

V sekci ‚Spojovací prostředky žebra-žebra‘ můžete přiřadit typy spojovacích prostředků mezi okrajovými a vnitřními žebry pro směry kladné a záporné osy y plochy – tedy mezi horním a dolním profilem rámu se dvěma rámovými sloupky a mezi horním a dolním profilem rámu s vnitřními žebry.

Pomocí tlačítka můžete v dialogovém okně Nový spoj žebra-žebra definovat další typ spojovacího prostředku.

V řezu „Spojovací prostředky opláštění-žebra“ můžete přiřadit typy spojovacího prostředku mezi opláštěním a okrajovými žebry a vnitřními žebry.
