Painel de piso

Se você selecionar o tipo de espessura painel de vigas, poderá descrever as propriedades de uma parede de painel de madeira ou outra estrutura de suporte composta por hastes e superfícies nas seções de diálogo. Estruturas específicas podem ser definidas em guias adicionais, se necessário. A partir dos parâmetros dos elementos (nervuras periféricas e internas, revestimento, conectores), é criado um tipo de espessura de haste de superfície, que também considera a flexibilidade dos meios de ligação.

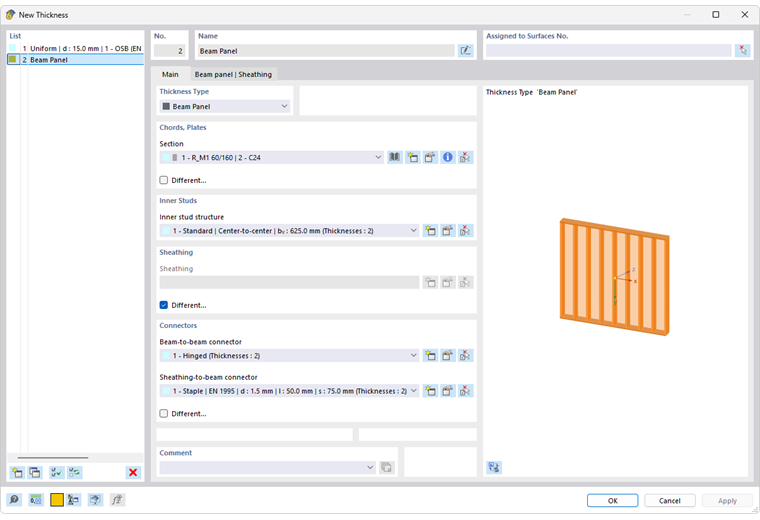

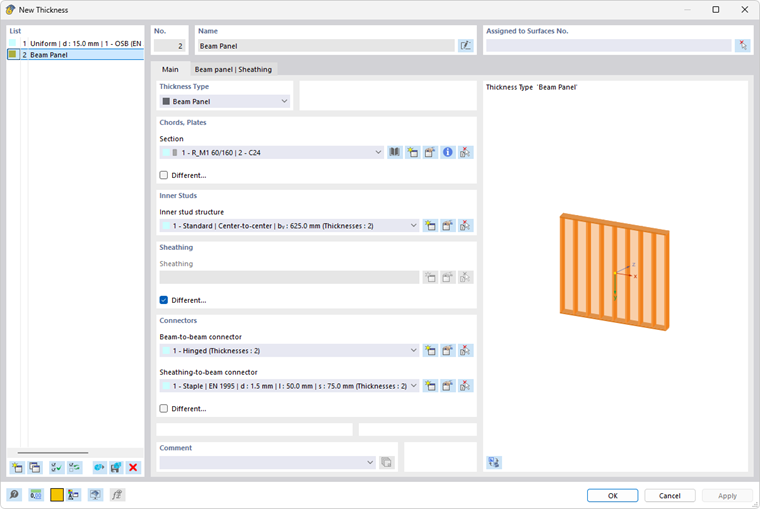

Caixa de diálogo "Nova espessura", tipo de espessura "Diafragma em vigas"

Base

Na guia Base, você define as propriedades gerais dos elementos dos quais o painel de vigas é composto.

Nervuras Periféricas

Defina a seção transversal das hastes do quadro externo. Você pode selecionar essa seção na lista ou redefini-la usando os botões e (veja o capítulo Seções Transversais).

Se os bordos do painel não apresentarem uma seção transversal uniforme, marque a caixa de seleção 'Diferente'. Você pode então atribuir as seções transversais das hastes na guia Painel de Vigas | Vigas.

Nervuras Internas

Na seção Nervuras Internas da guia Base, defina a seção transversal e a distância das hastes internas. Se ainda não houver um tipo definido para as nervuras internas, clique no botão . O diálogo 'Nova Estrutura das Nervuras Internas' será exibido.

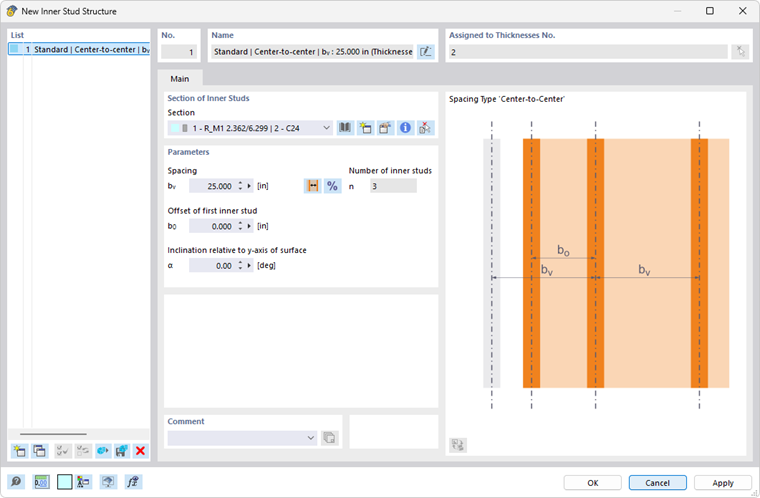

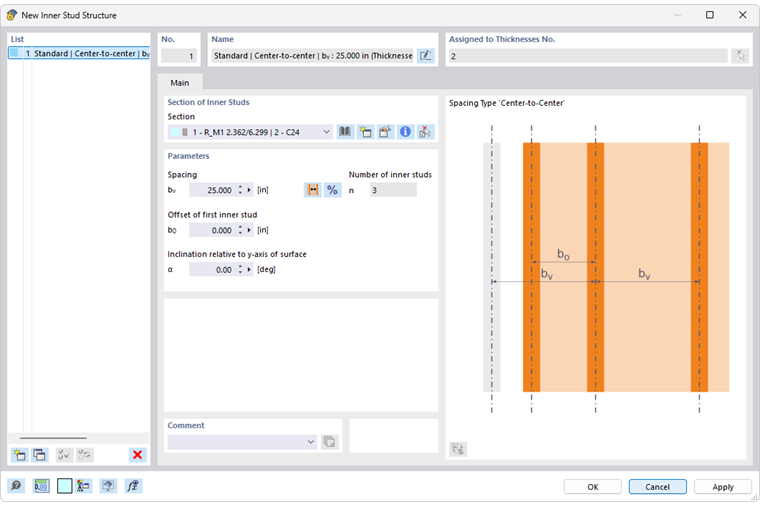

Caixa de diálogo "Nova configuração de nervuras internas"

Selecione a 'Seção Transversal' na lista. Com os botões e , você pode definir uma nova seção transversal (veja o capítulo Seções Transversais).

Em seguida, defina o 'Espaçamento'. Com o botão , você pode controlar se o espaçamento b_v representa a dimensão de salto ou o vão livre (veja o gráfico de diálogo). O botão permite alternar a entrada de valores absolutos para espaçamentos relativos. A dimensão de salto e o vão livre referem-se ao eixo x da superfície. A primeira posição assumida é a que está mais afastada na direção negativa do eixo x.

O 'Número de Nervuras Internas' resulta da geometria da superfície.

Revestimento

Na seção Revestimento da guia Base, defina as propriedades das placas. Dado que os painéis de madeira geralmente são revestidos apenas de um lado, a caixa de seleção 'Diferente' está marcada por padrão. Você pode então atribuir o revestimento na guia Painel de Vigas | Revestimento para a frente ou para atrás. Para um revestimento em dois lados, desmarque a caixa de seleção. Depois, clique no botão para criar um novo tipo. O diálogo 'Novo Revestimento' será exibido.

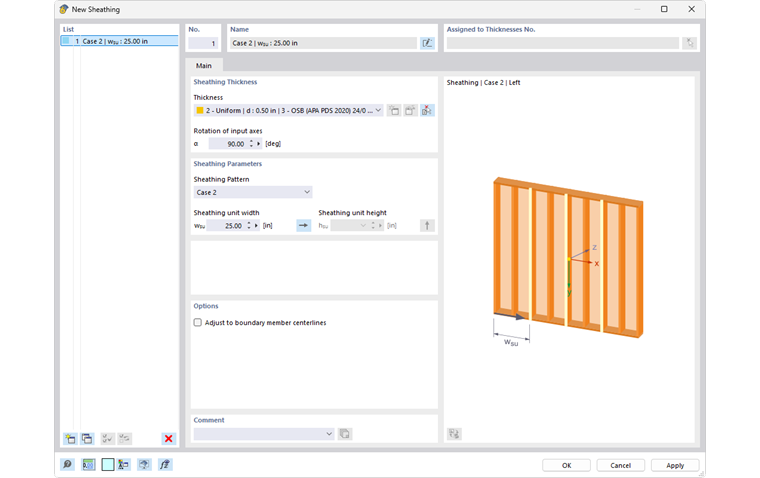

Caixa de diálogo "Novo revestimento"

Defina a 'Espessura do Revestimento' selecionando a entrada apropriada na lista de espessuras já definidas. O botão oferece a possibilidade de definir uma nova espessura com o material correspondente. Para revestimentos de madeira, geralmente são considerados materiais como OSB, gesso ou fibra dura. Se necessário, você pode realizar uma 'Rotação dos Eixos de Entrada'.

Escolha o caso apropriado na lista 'Padrão de Revestimento' de acordo com como o revestimento está disposto:

• Caso 1: Revestimento em toda a superfície
• Caso 2: Faixas de revestimento verticais com largura unitária w_su
• Caso 3: Faixas de revestimento horizontais com altura unitária h_su
• Caso 4: Faixas de revestimento verticais deslocadas com largura unitária w_su e altura unitária h_su
• Caso 5: Faixas de revestimento horizontais deslocadas com largura unitária w_su e altura unitária h_su
• Caso 6: Faixas de revestimento verticais paralelas com largura unitária w_su e altura unitária h_su

A primeira posição assumida é a que está mais afastada na direção negativa do eixo x ou na direção positiva do eixo y. Se não for o caso, você pode inverter a disposição com os botões ou .

A opção 'Ajustar às Linhas Centrais das Hastes Periféricas' oferece a possibilidade de alinhar as bordas das placas centralmente nas seções transversais das nervuras periféricas. Assim, a largura das placas é ajustada adequadamente.

Conectores

Na seção Conectores da guia Base, defina as propriedades das ligações existentes entre as nervuras periféricas e internas, bem como entre o revestimento e as nervuras internas.

Conectores Nervura-Nervura

A ligação das nervuras periféricas e internas é configurada como articulada por padrão. Para definir outro tipo de ligação, clique no botão . O diálogo 'Novo Conector Nervura-Nervura' será exibido.

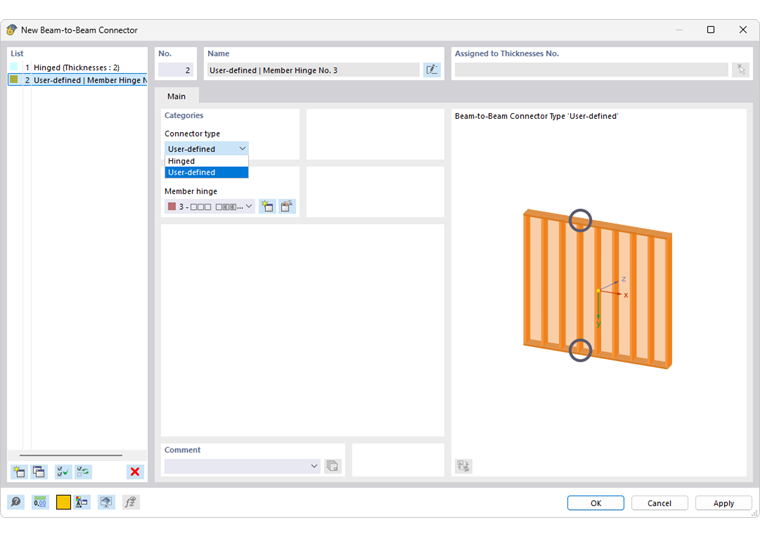

Caixa de diálogo "Novo conector de nervura-nervura"

Na lista 'Tipo de Ligação', existem duas opções disponíveis:

• Articulada: articulação da extremidade da haste em torno dos eixos y e z
• Definido pelo usuário: possibilidade de atribuição de um tipo de articulação com graus de liberdade e rigidezes customizadas (veja o capítulo Articulações de Haste)

Se não houver condições de articulação uniformes para os conectores das nervuras, marque a caixa de seleção 'Diferente'. Você pode então atribuir os tipos de ligação na guia Painel de Vigas | Conectores.

Conectores Revestimento-Nervura

Se ainda não houver um tipo definido para a ligação do revestimento e das nervuras internas, clique no botão . O diálogo 'Novo Conector Revestimento-Nervura' será exibido.

Caixa de diálogo "Novo conector de nervuras de revestimento"

Neste diálogo, você define como as nervuras periféricas e internas estão ligadas ao revestimento. Na lista 'Tipo de Ligação', as seguintes opções estão disponíveis:

• Prego
• Grampos
• Definido pelo usuário

Para pregos, você pode selecionar em uma outra lista de acordo com qual norma o cálculo de rigidez deve ser feito:

• EN 1995 (Tabela 7.1)
• CSA O86 (A.11.7)
• NDS (SDPWS Tabela C4.2.3D)
• Definido pelo usuário

Para pregos e grampos, você pode indicar a 'Dimensão do Conector' (diâmetro do prego ou tamanho do grampo) e o 'Espaçamento dos Conectores'. Assim, as rigidezes dos conectores são determinadas para os respectivos lados e direções. A opção 'Definido pelo usuário' permite definir tanto os parâmetros do meio de ligação quanto atribuir uma 'Articulação de Linha' (veja o capítulo Articulações de Linha). Isso possibilita, por exemplo, modelar curvas de deslizamento não linear.

A rigidez dos meios de ligação é considerada para cada direção. Se isso não corresponder às condições reais, marque a caixa de seleção 'Considerar a rigidez do conector apenas na direção longitudinal'.

Se não houver conectores uniformes nas nervuras periféricas e internas, marque a caixa de seleção 'Diferente'. Você pode então atribuir os tipos de ligação na guia Painel de Vigas | Conectores.

Painel de Vigas | Vigas

Se você marcou a caixa de seleção Diferente na seção Nervuras Periféricas, poderá definir individualmente as seções transversais nos bordos do painel. Navegue até a guia 'Painel de Vigas | Vigas'.

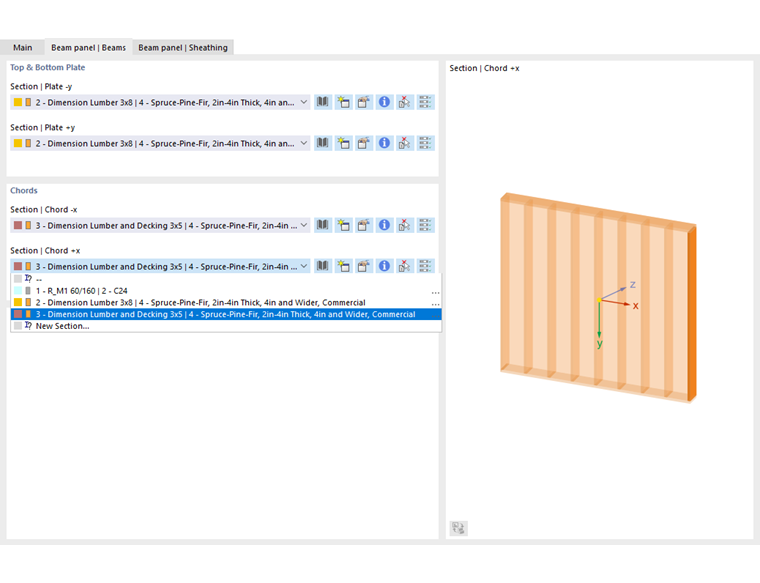

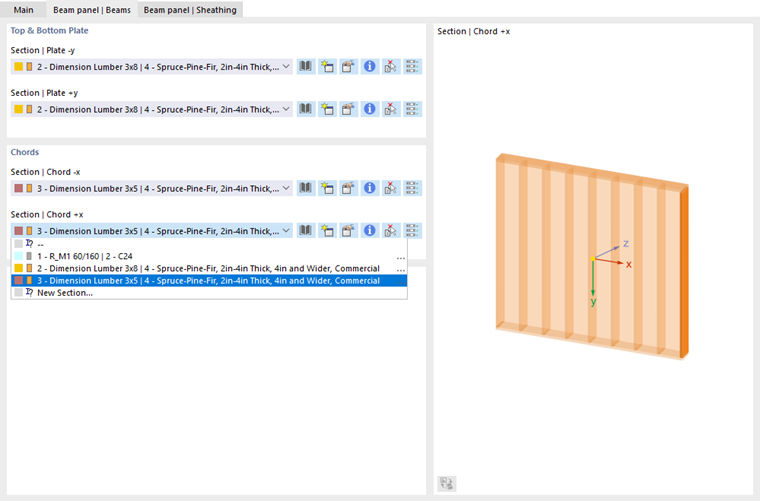

Definir secções diferentes para nervuras de borda

Na seção 'Placa Superior e Inferior', você pode atribuir as seções transversais na direção dos eixos de superfície positivos e negativos y – ou seja, o perfil do quadro superior e inferior.

Na seção 'Cordões', você pode atribuir as seções transversais na direção dos eixos de superfície positivos e negativos x (os "montantes" nos bordos do painel).

Painel de Vigas | Revestimento

Na seção Revestimento, a caixa de seleção Diferente está ativada por padrão. Na guia 'Painel de Vigas | Revestimento', você pode especificar se o painel de vigas é revestido em um ou dois lados e como as placas são configuradas em cada caso.

Definir revestimento de ambos os lados

Selecione os revestimentos na lista. O 'Revestimento Frente -z' refere-se ao lado negativo da superfície (na direção contrária do eixo z local), e o 'Revestimento Traseiro +z' ao lado positivo da superfície. Um clique no botão configura o revestimento de um lado da superfície também para o lado oposto.

Com o botão , você pode definir um novo tipo de revestimento no diálogo Novo Revestimento.

Painel de Vigas | Conectores

Se você marcou a caixa de seleção Diferente na seção Conectores, poderá definir individualmente as ligações entre as nervuras periféricas e internas, bem como entre o revestimento e as nervuras internas. Navegue até a guia 'Painel de Vigas | Conectores'.

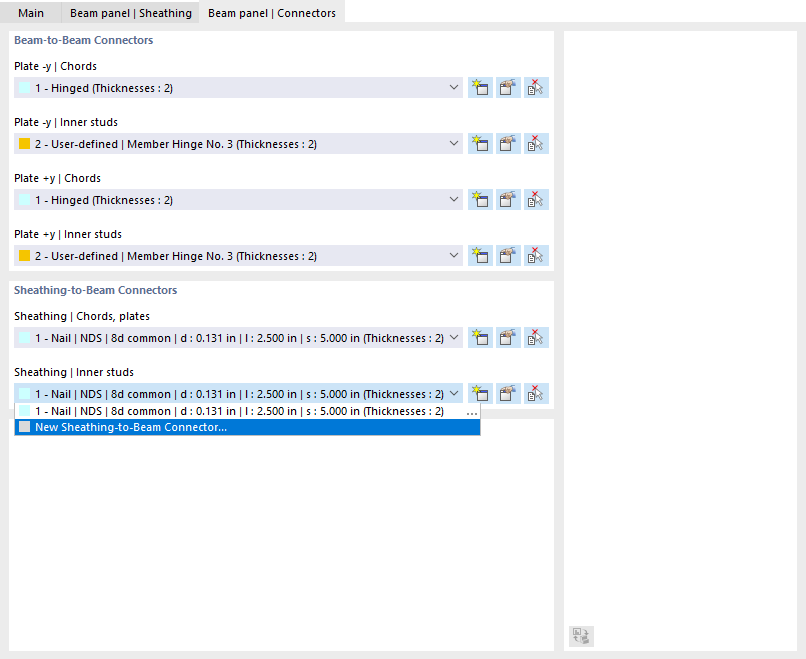

Definição de diferentes ligadores

Na seção 'Conectores Nervura-Nervura', você pode atribuir os tipos de ligação entre as nervuras periféricas e internas para as direções dos eixos de superfície positivos e negativos y – ou seja, entre o perfil do quadro superior e inferior com os dois montantes do quadro, bem como entre o perfil do quadro superior e inferior com as nervuras internas.

Com o botão , você pode definir um novo tipo de conector no diálogo Novo Conector Nervura-Nervura.

Na seção 'Conectores Revestimento-Nervura', você pode atribuir os tipos de ligação entre o revestimento e as nervuras periféricas, bem como as nervuras internas.
