Návrhový pás

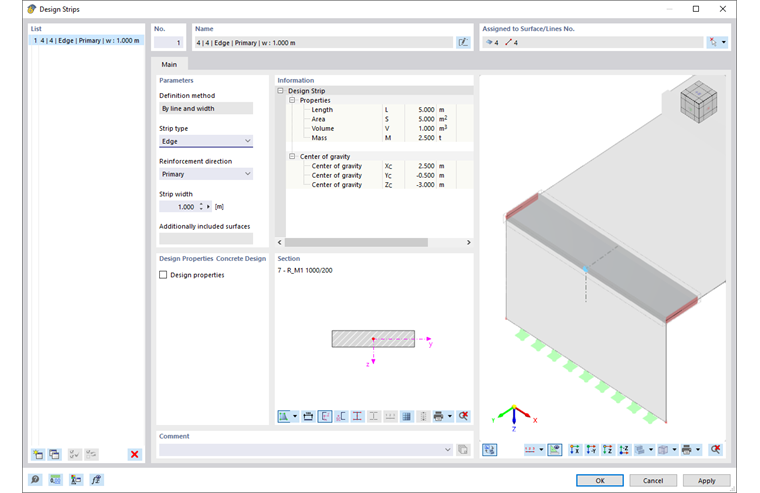

Dialog "Návrhové pruhy"

Přiřazeno k plocha/čáře č.

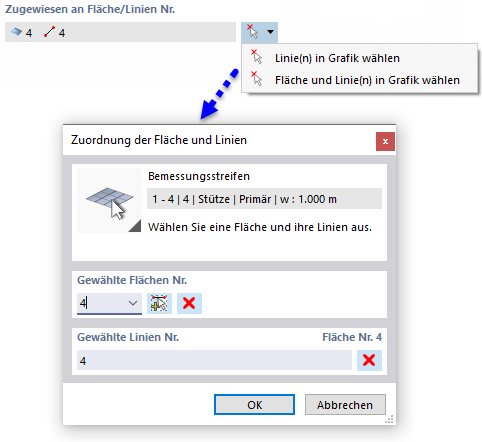

Definujte plochu nebo čáru, pro kterou má být návrhový pás generován. Tlačítko seznamu nabízí dvě možnosti, které vám umožňují graficky vybrat objekty v pracovním okně.

Grafická definice plochy a linie pro návrhové pásy

Parametry

„Metoda definice“ pro návrhový pás je v současné době řízena linií modelu a její šířkou. Průřez pásu je generován z tloušťky plochy a šířky pásu.

Chcete-li návrhový pás vhodně uspořádat na linii, proveďte výběr jedné z následujících možností ze seznamu „typ pásu“:

• Sloup – Centrické uspořádání na řadách sloupů (pro návrh momentů sloupů u průběžných desek)
• Střed – Uspořádání v poli mezi řadami sloupů (pro návrh momentů pole); sousedící se sloupy nebo okrajovými pruhy
• Okraj – Excentrické uspořádání podél hraniční linie plochy

Tyto označení se používají pouze k popisu pásů. Nemají žádný vliv na výpočet.

Určete, který „Směr výztuže“ je relevantní pro návrhový pás:

• Primární – hlavní výztuž
• Sekundární – příčná výztuž

Toto označení je také pouze popisné.

Zadejte „Šířku pásu“, která se použije pro integraci vnitřních sil v výsledkovém prutu. K generování šířek pásů podle pravidel rozestupů můžete použít Generátor pásů.

Vlastnosti posouzení

Pokud je v základních datech modelu aktivován addon Návrh betonových konstrukcí, můžete v záložce „Výztuž“ zadat typ a uspořádání výztuže.

Informace

Kromě geometrických vlastností návrhového pásu se v této části zobrazují informace o tělesách, hmotnosti a těžišti, které jsou odvozeny z vlastností materiálu.

Průřez

Průřez výsledkového prutu se zobrazuje pro informační účely. Výška tělesa obdélníkového profilu je určena tloušťkou desky a šířka šířkou pruhu.
