Nos faixas de dimensionamento, tratam-se, em princípio, de barras de resultado geradas manual ou automaticamente com funções ampliadas. Elas permitem a dimensionamento simplificado de superfícies planas de concreto através de elementos de barra. Este método é particularmente utilizado nos EUA e no Canadá. O procedimento mencionado na seção 8.4.1 da ACI 318-19 [1] pode ser utilizado em casos de flexão de placas de concreto armado com duas direções de tensão, a fim de realizar o dimensionamento com uma distribuição média dos momentos.
Atribuído à Superfície/Linha No.

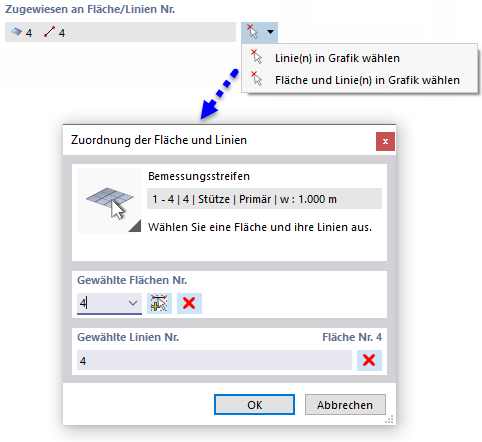

Determine para qual superfície ou linha a faixa de dimensionamento deve ser criada. O botão de lista oferece duas opções que permitem determinar graficamente os objetos na janela de trabalho.

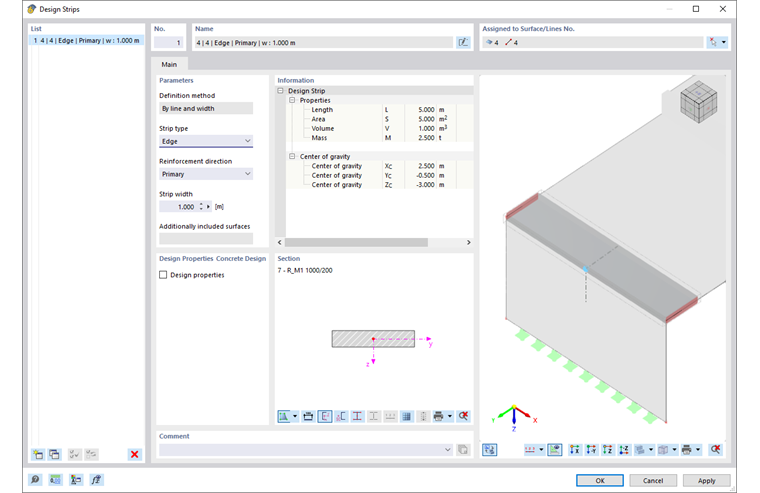

Parâmetros
O 'método de definição' para uma faixa de dimensionamento é atualmente regulado através da linha do modelo e da sua largura. A seção transversal da faixa é criada a partir da espessura da superfície e da largura da faixa.
Para posicionar a faixa de dimensionamento adequadamente na linha, selecione uma das seguintes opções na lista 'Tipo de Faixa':
- Pilar – Posição central nas fileiras de pilares (para dimensionamento dos momentos de apoio em lajes contínuas)
- Centro – Posição no campo entre fileiras de pilares (para dimensionamento dos momentos no campo); adjacente a faixas de pilar ou de borda
- Borda – Posição excêntrica ao longo da linha de contorno da superfície
Estas denominações servem apenas para descrever as faixas. Elas não têm influência no cálculo.
Determine qual 'Direção de Armadura' é relevante para a faixa de dimensionamento:
- Primária – Armadura principal
- Secundária – Armadura transversal
Esta designação também tem caráter meramente descritivo.
Indique a 'Largura da Faixa' que deve ser usada para a integração dos esforços internos na barra de resultado. Com o Assistentes de Faixas de Dimensionamento, as larguras das faixas podem ser geradas de acordo com regras de espaçamento.
Propriedades de Dimensionamento
Se o add-on Dimensionamento de Concreto estiver ativado nas informações básicas do modelo, você pode definir o tipo e o posicionamento da armadura na guia 'Armadura'.
Informações
Nesta seção são exibidas, além das propriedades geométricas da faixa de dimensionamento, informações sobre volume, massa e centro de gravidade, resultantes das propriedades do material.
Seção Transversal
Para informação, a seção transversal da barra de resultado é apresentada. A altura do perfil retangular maciço é determinada pela espessura da laje e a largura pela largura da faixa.
