Les bandes de calcul sont essentiellement des poutres résultantes générées manuellement ou automatiquement avec des fonctions étendues. Elles permettent une vérification simplifié du béton pour les surfaces planes via des éléments de barre. Cette approche est courante notamment aux États-Unis et au Canada. La méthode mentionnée dans la norme ACI 318-19, 8.4.1 [1] peut être utilisée pour un effort de flexion sur des dalles en béton armé tendues dans deux directions afin de réaliser le calcul avec une distribution moyennée des moments.
Assigné à la surface/ligne n°

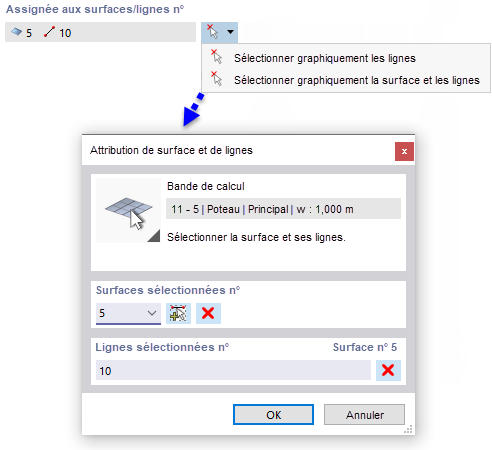

Définissez pour quelle surface ou ligne la bande de calcul doit être générée. Le bouton de liste offre deux options de sélection pour déterminer les objets graphiquement dans la fenêtre de travail.

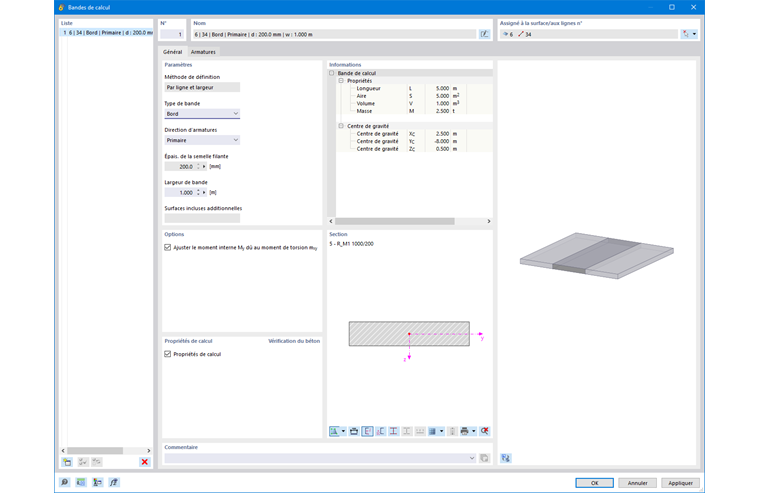

Paramètres
La « méthode de définition » pour une bande de calcul est actuellement régie par la ligne du modèle et sa largeur. La section de la bande est créée à partir de l’épaisseur de la surface et de la largeur de la bande.
Pour positionner la bande de calcul correctement sur la ligne, sélectionnez une des options suivantes dans la liste « Type de bande » :
- Poteau – positionnement central sur les rangées de poteaux (pour le calcul des moments sur poteau des dalles continues)
- Milieu – positionnement sur la travée entre les rangées de poteaux (pour le calcul des moments de travée) ; adjacent aux bandes de poteau ou de bord
- Bord – positionnement excentré le long de la ligne de contour de la surface
Ces désignations ne servent qu’à décrire les bandes. Elles n’ont pas d’influence sur le calcul.
Définissez quelles « Directions d'armatures » est pertinente pour la bande de calcul :
- Primaire – armatures principales
- Secondaire – armatures transversales
Cette désignation est également purement descriptive.
Indiquez la « Largeur de bande » qui doit être utilisée pour l’intégration des efforts internes dans la poutre résultante. Les assistants de bandes de calcul permettent de générer les largeurs de bande selon les règles de distance.
Propriétés de calcul
Si le module complémentaire Vérification du béton est activé dans les données de base du modèle, vous pouvez définir le type et la disposition des armatures dans l’onglet « Armatures ».
Informations
Cette section affiche, en plus des propriétés géométriques de la bande de calcul, les informations sur le volume, la masse et le centre de gravité, dérivées des propriétés matérielles.
Section
La section de la poutre résultante est affichée à titre informatif. La hauteur de la section massive rectangulaire est déterminée par l’épaisseur de la dalle, et la largeur par la largeur de la bande.
