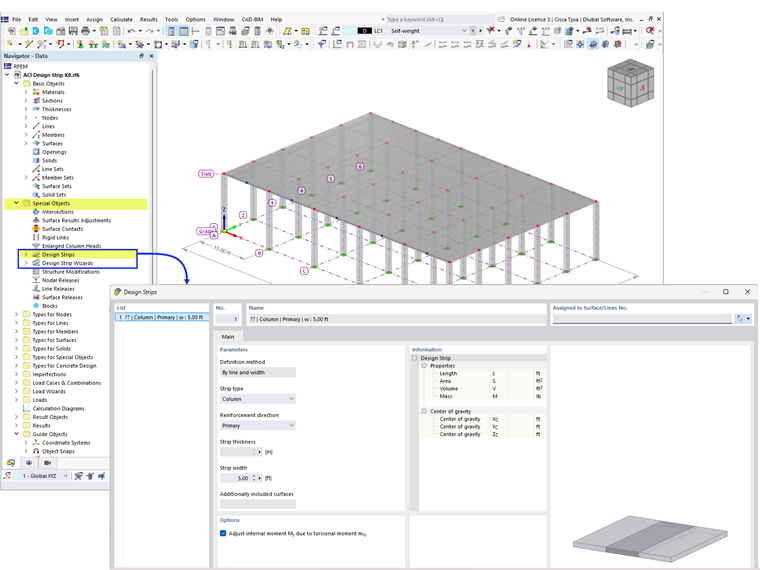

Bei Bemessungsstreifen handelt es sich im Prinzip um manuell oder automatisch erzeugte Ergebnisstäbe mit erweiterten Funktionen. Sie ermöglichen die vereinfachte Betonbemessung ebener Flächen über Stabelemente. Dieser Ansatz ist vor allem in den USA und Kanada gebräuchlich. Das in ACI 318-19 [1] Abschnitt 8.4.1 genannte Verfahren kann bei einer Biegebeanspruchung von zweiseitig gespannten Stahlbetonplatten verwendet werden, um die Bemessung mit einer gemittelten Verteilung der Momente durchzuführen.

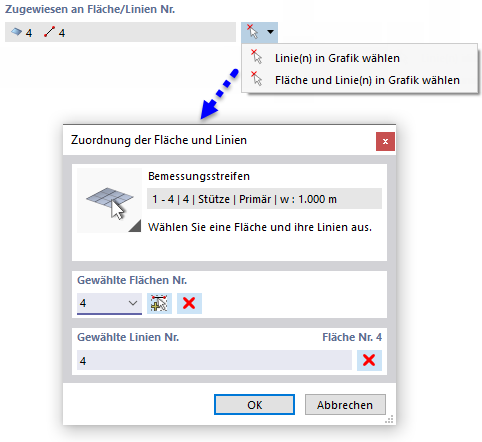

Zugewiesen an Fläche/Linie Nr.
Legen Sie fest, für welche Fläche oder Linie der Bemessungsstreifen erzeugt werden soll. Die Listenschaltfläche bietet zwei Auswahlmöglichkeiten, mit denen Sie die Objekte grafisch im Arbeitsfenster bestimmen können.

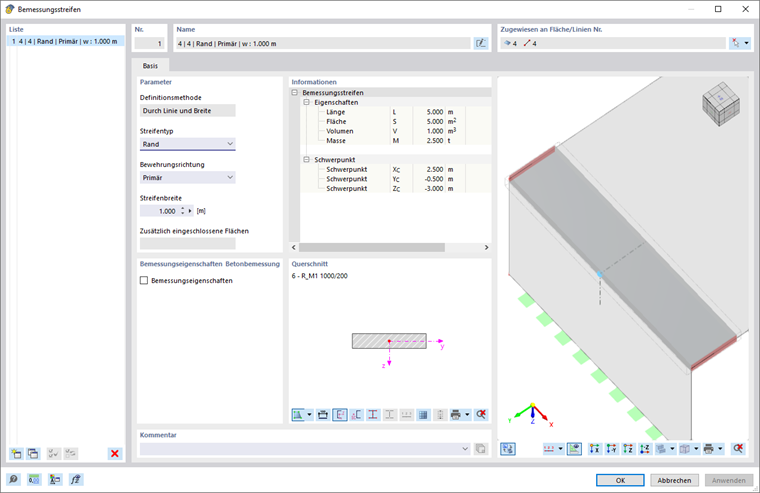

Parameter
Die 'Definitionsmethode' für einen Bemessungsstreifen ist derzeit über die Linie des Modells und ihrer Breite geregelt. Der Querschnitt des Streifens wird aus der Flächendicke und der Streifenbreite erzeugt.
Um den Bemessungsstreifen passend an der Linie anzuordnen, wählen Sie in der Liste 'Streifentyp' eine der folgenden Möglichkeiten:
- Stütze – mittige Anordnung auf Stützenreihen (für Bemessung der Stützmomente durchlaufender Platten)
- Mitte – Anordnung im Feld zwischen Stützenreihen (für Bemessung der Feldmomente); an Stützen- oder Randstreifen angrenzend
- Rand – exzentrische Anordnung entlang der Begrenzungslinie der Fläche
Diese Bezeichnungen dienen nur der Beschreibung der Streifen. Sie haben keinen Einfluss auf die Berechnung.
Legen Sie fest, welche 'Bewehrungsrichtung' für den Bemessungsstreifen relevant ist:
- Primär – Hauptbewehrung
- Sekundär – Querbewehrung
Auch diese Bezeichnung hat nur beschreibenden Charakter.
Geben Sie die 'Streifenbreite' an, die für die Integration der Schnittgrößen im Ergebnisstab angesetzt werden soll. Mit dem Bemessungsstreifen-Assistenten lassen sich die Streifenbreiten nach Abstandsregeln erzeugen.
Bemessungseigenschaften
Wenn bei den Modell-Basisangaben das Add-On Betonbemessung aktiviert ist, können Sie im Register 'Bewehrung' die Art und die Anordnung der Bewehrung festlegen.
Informationen
In diesem Abschnitt werden neben den geometrischen Eigenschaften des Bemessungsstreifens Informationen zu Volumen, Masse und Schwerpunkt angezeigt, die sich aus den Materialeigenschaften ergeben.
Querschnitt
Zur Information wird der Querschnitt des Ergebnisstabes dargestellt. Die Höhe des massiven Rechteckprofils ergibt sich aus der Plattendicke, die Breite aus der Streifenbreite.
