W przypadku pasów obliczeniowych chodzi w zasadzie o ręcznie lub automatycznie generowane pręty wyniku z rozszerzonymi funkcjami. Umożliwiają one uproszczone wymiarowanie betonu płaskich powierzchni poprzez elementy prętowe. Podejście to jest szczególnie używane w USA i Kanadzie. Metoda podana w ACI 318-19 [1] sekcja 8.4.1 może być stosowana przy zginaniu dwustronnie napiętych płyt żelbetowych, aby przeprowadzić wymiarowanie z uśrednionym rozkładem momentów.
Przypisany do powierzchni/linii nr

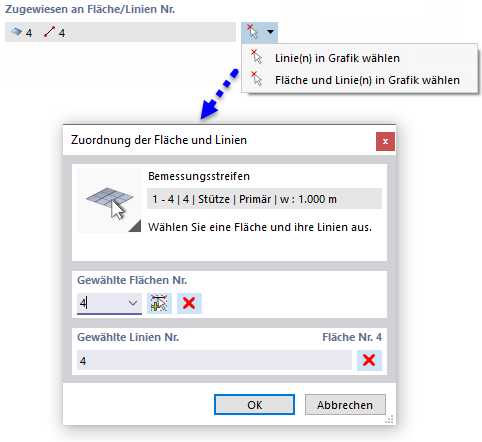

Określ, dla której powierzchni lub linii ma zostać utworzony pas obliczeniowy. Przycisk listy oferuje dwie opcje wyboru, które pozwalają na graficzne określenie obiektów w oknie roboczym.
Parametry

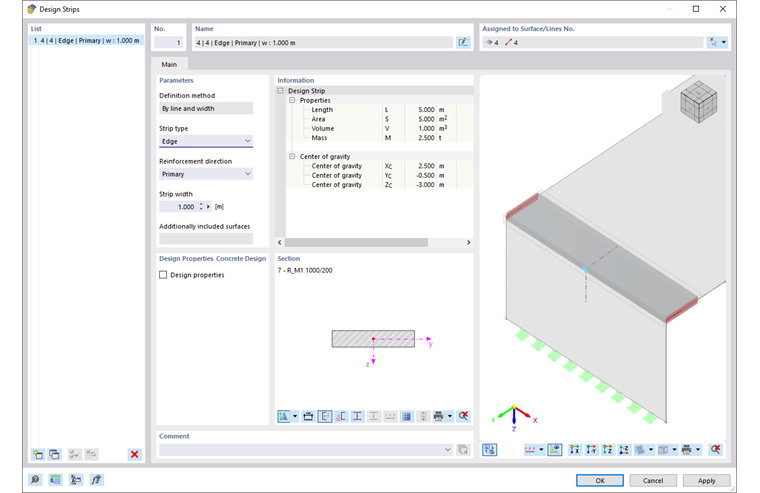

'Metoda definicji' dla pasa obliczeniowego jest obecnie określana wzdłuż linii modelu i jego szerokości. Przekrój pasa jest generowany z grubości powierzchni i szerokości pasa.
Aby prawidłowo umieścić pas obliczeniowy przy linii, wybierz z listy 'Typ pasa' jedną z następujących opcji:
- Podpora – centralne umieszczenie na rzędach słupów (dla wymiarowania momentów podporowych płyt ciągłych)
- Środek – umieszczenie w polu między rzędami słupów (dla wymiarowania momentów w polu); sąsiaduje z pasem podporowym lub krawędziowym
- Krawędź – ekscentryczne umieszczenie wzdłuż linii granicznej powierzchni
Te oznaczenia służą jedynie do opisu pasów. Nie mają wpływu na obliczenia.
Określ, który 'Kierunek zbrojenia' jest istotny dla pasa obliczeniowego:
- Pierwotny – główne zbrojenie
- Wtórny – zbrojenie poprzeczne
Również te oznaczenia mają jedynie charakter opisowy.
Podaj 'Szerokość pasa', która powinna być zastosowana do integracji wielkości przekrojów w pręcie wyniku. Za pomocą Asystenta pasów obliczeniowych można generować szerokości pasów według reguł odstępów.
Właściwości obliczeniowe
Jeśli w podstawowych ustawieniach modelu jest aktywowany dodatek Betonbemessung, można określić rodzaj i rozmieszczenie zbrojenia w zakładce 'Zbrojenie'.
Informacje
W tej sekcji, oprócz właściwości geometrycznych pasa obliczeniowego, są wyświetlane informacje o objętości, masie i środku ciężkości wynikające z właściwości materiału.
Przekrój
Dla informacji przedstawiany jest przekrój pręta wyniku. Wysokość pełnego profilu prostokątnego wynika z grubości płyty, szerokość z szerokości pasa.
