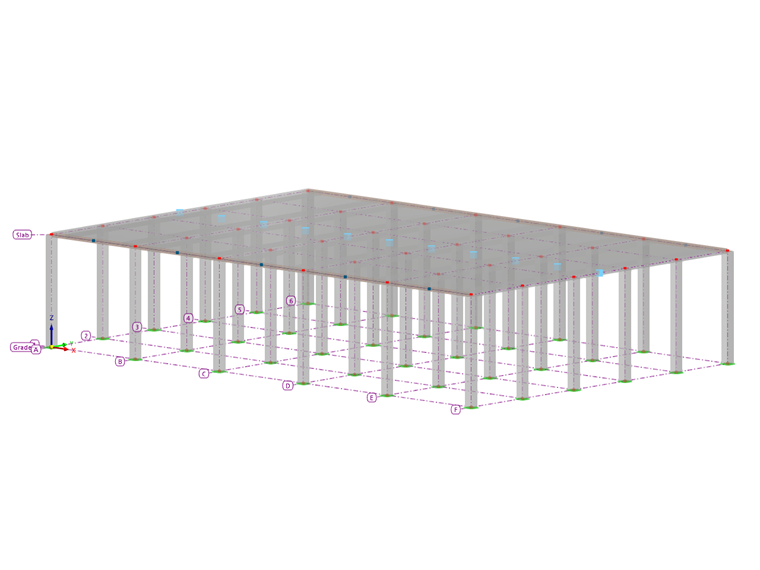

Assistentes de Faixas de Dimensionamento facilitam a tarefa de criar Faixas de Dimensionamento para superfícies baseadas numa grade de edifícios.
Base
Na aba Base, você define as condições de contorno para a geração das faixas de dimensionamento.
Parâmetros
O assistente gera faixas de dimensionamento para superfícies de uma grade de edifícios. Selecione a grade de edifícios apropriada na lista ou defina uma nova através do botão
. Com o botão
, você pode editar a grade de edifícios selecionada e com o botão
selecionar graficamente a grade no espaço de trabalho.
Defina o 'Nível da grade de edifícios' relevante para as faixas de dimensionamento. As faixas só podem ser geradas em um nível. Este nível refere-se à grade de edifícios selecionada previamente.
Indique a 'Direção principal da armadura'. As opções da lista estão de acordo com o nível pré-definido da grade de edifícios. Por exemplo, se for definida a direção X, o assistente irá gerar faixas de dimensionamento paralelas ao eixo X (definição da grade de edifícios). As faixas de dimensionamento geradas receberão a designação adicional "Primária". Caso também sejam geradas faixas de dimensionamento na 'Direção secundária da armadura', marque o campo de controle. O eixo é ajustado automaticamente. Estas faixas de dimensionamento receberão a designação "Secundária".
Com os campos de controle para 'Tipo de faixa gerada', você pode controlar se, além das faixas de borda ao longo das linhas de contorno das superfícies, também são geradas faixas para linhas de pilares e centro de campos (veja o capítulo Faixas de Dimensionamento).
Opções

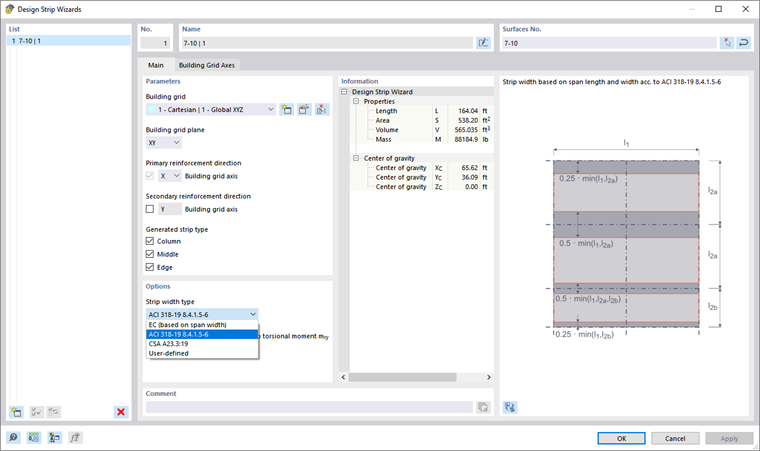

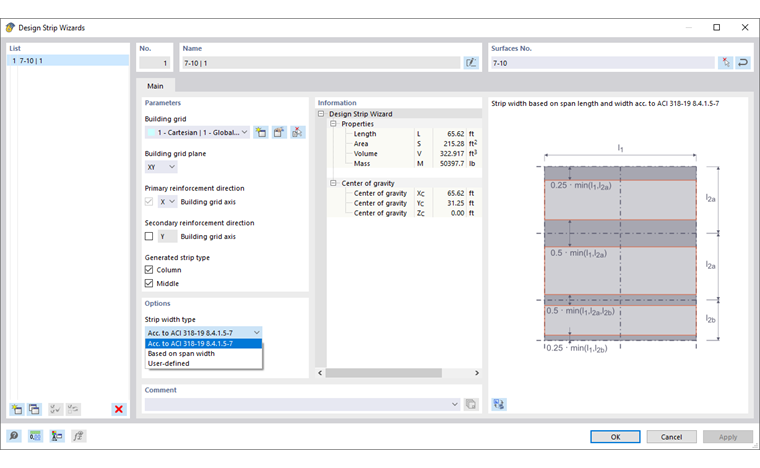

Nesta seção, você deve definir o 'Tipo de largura da faixa' que será utilizado na geração das faixas de dimensionamento. A lista oferece as seguintes opções (veja a imagem Diálogo 'Assistentes de Faixas de Dimensionamento'):
- EC (baseado na largura do campo) – Faixas de borda com 0.25 ℓ, faixas de pilares com 0.5 ℓ, faixas de meio de campo entre faixas de borda e de pilares
- ACI 318-19 8.4.1.5-6 – Recomendações conforme ACI 318-19 [1]
- CSA A23.3:19 – Recomendações conforme CSA A23 [2]
- Personalizado – Especificação manual da largura da faixa
A opção 'Ajustar momento interno My pelo momento de torção mxy' permite distribuir o momento de torção para as direções ortogonais de acordo com o método de Wood-Armer para dimensionamento.
Informações
Nesta seção são exibidas, além das características geométricas das faixas de dimensionamento, informações sobre volume, massa e centro de gravidade resultantes das propriedades dos materiais.
Eixos da grade de edifícios

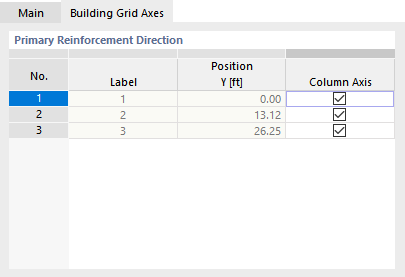

Na aba Eixos da grade de edifícios estão indicados os eixos definidos para a Grade de Edifícios.
Se não for necessário gerar uma faixa de dimensionamento para uma linha de pilares, desative o campo de controle correspondente na coluna 'Eixo do pilar'.
