Bemessungsstreifen-Assistenten

Bemessungsstreifen-Assistenten erleichtern die Aufgabe, Bemessungsstreifen für Flächen zu erzeugen, die auf einem Gebäuderaster basieren.

Basis

Im Register Basis legen Sie die Randbedingungen für die Generierung der Bemessungsstreifen fest.

Parameter

Der Assistent erzeugt Bemessungsstreifen für die Flächen eines Gebäuderasters. Wählen Sie das passende Gebäuderaster in der Liste aus oder definieren über die Schaltfläche Neu ein neues Gebäuderaster. Mit der Schaltfläche Bearbeiten können Sie das selektierte Gebäuderaster bearbeiten, mit der Schaltfläche Auswählen mehrfach das Raster grafisch im Arbeitsfenster auswählen.

Legen Sie die 'Gebäuderasterebene' fest, die für die Bemessungsstreifen relevant ist. Die Streifen können nur in einer Ebene erzeugt werden. Diese Ebene bezieht sich auf das zuvor ausgewählte Gebäuderaster.

Geben Sie die 'Hauptbewehrungsrichtung' an. Die Auswahlmöglichkeiten der Liste sind auf die vorgegebene Ebene des Gebäuderaster abgestimmt. Wird beispielsweise die X-Richtung festgelegt, so erzeugt der Assistent die Bemessungsstreifen parallel zur X-Achse (Definition des Gebäuderasters). Die generierten Bemessungsstreifen erhalten die Zusatzbezeichnung "Primär". Falls auch Bemessungsstreifen in die 'Nebenbewehrungsrichtung' erzeugt werden sollen, haken Sie das Kontrollfeld an. Die Achse ist automatisch eingestellt. Diese Bemessungsstreifen erhalten die Bezeichnung "Sekundär".

Mit den Kontrollfeldern für 'Generierter Streifentyp' können Sie steuern, ob neben Randstreifen entlang der Begrenzungslinien der Flächen auch Streifen für Stützenreihen und Feldmitten erzeugt werden (siehe Kapitel Bemessungsstreifen).

Optionen

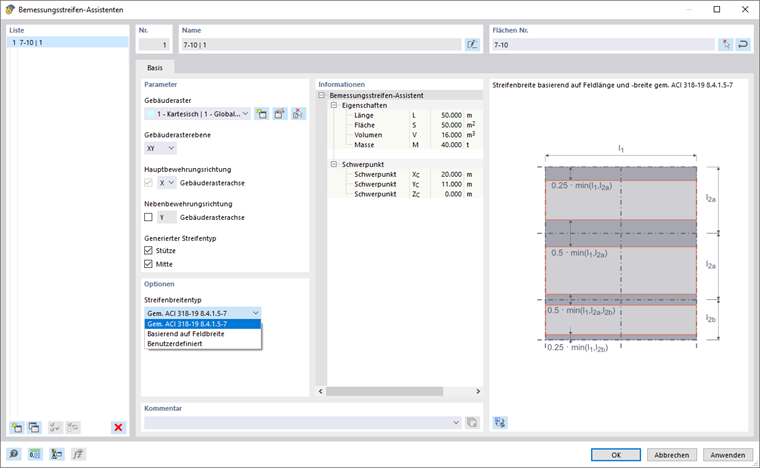

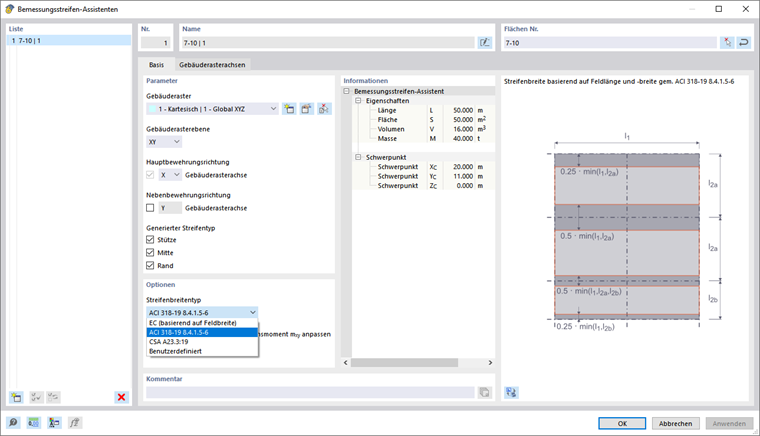

In diesem Abschnitt ist der 'Streifenbreitentyp' festzulegen, der beim Erzeugen der Bemessungsstreifen verwendet wird. Die Liste bietet folgende Auswahlmöglichkeiten (siehe Bild Dialog 'Bemessungsstreifen-Assistenten'):

  • EC (basierend auf Feldbreite) – Randstreifen mit 0.25 ℓ, Stützenstreifen mit 0.5 ℓ, Feld-Mittelstreifen zwischen Rand- und Stützenstreifen
  • ACI 318-19 8.4.1.5-6 – Empfehlungen nach ACI 318-19 [1]
  • CSA A23.3:19 – Empfehlungen nach CSA A23 [2]
  • Benutzerdefiniert – manuelle Vorgabe der Streifenbreite
Tipp

Die Parameter der Streifenbreiten sind jeweils in der Symbolgrafik rechts erläutert.

Die Option 'Inneres Moment My durch Torsionsmoment mxy anpassen' ermöglicht es, das Torsionsmoment nach der Wood-Armer Methode für die Bemessung in die orthogonalen Richtungen zu verteilen.

Informationen

In diesem Abschnitt werden neben den geometrischen Eigenschaften der Bemessungsstreifen Informationen zu Volumen, Masse und Schwerpunkt angezeigt, die sich aus den Materialeigenschaften ergeben.

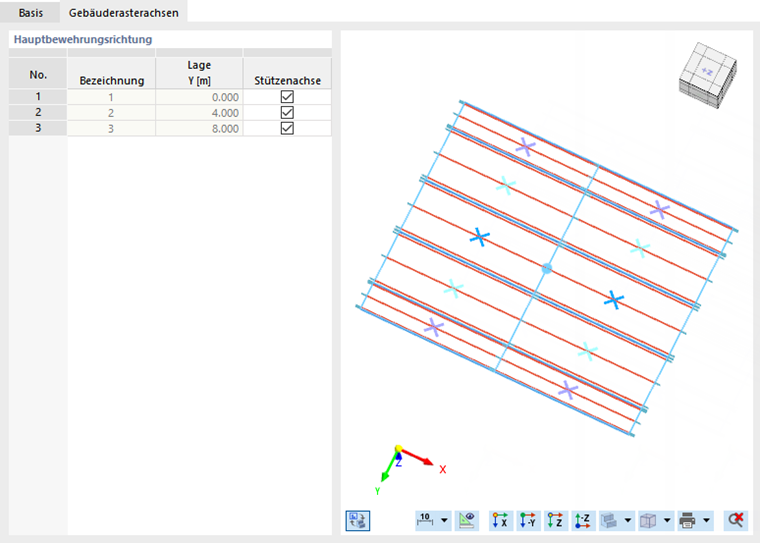

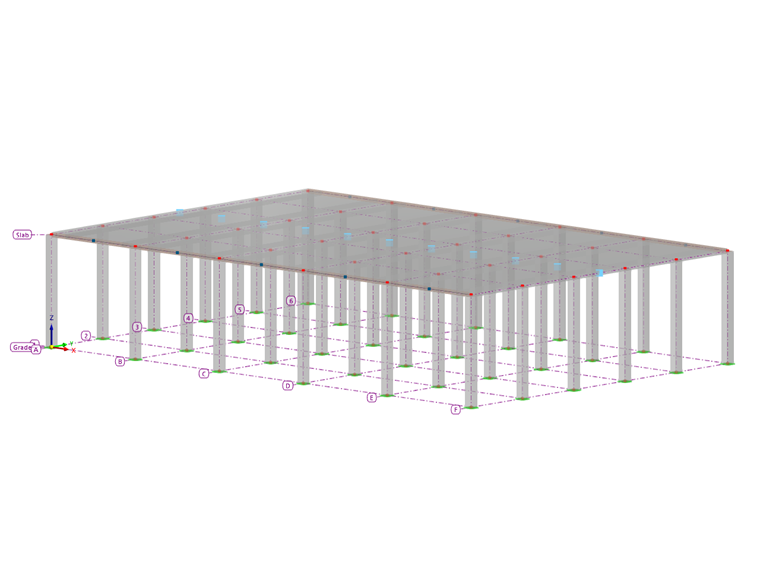

Gebäuderasterachsen

Im Register Gebäuderasterachsen werden die Achsen angegeben, die für das Gebäuderaster definiert wurden.

Soll für eine Stützenreihe kein Bemessungsstreifen erzeugt werden, deaktivieren Sie das entsprechende Kontrollfeld in der Spalte 'Stützenachse'.
