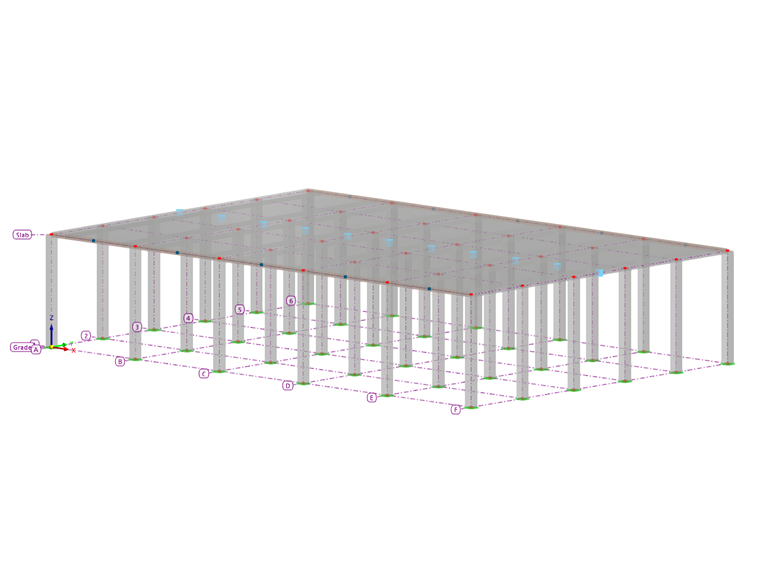

Asistenti navrhových pásů usnadňují úkol vytvářet Navrhové pásy pro plochy založené na síti budovy.
Základ
Na záložce Základ nastavujete okrajové podmínky pro generování navrhových pásů.
Parametry
Asistent vytváří navrhové pásy pro plochy sítě budovy. Vyberte odpovídající Síť budovy ze seznamu nebo definujte novou síť budovy pomocí tlačítka
. Pomocí tlačítka
můžete vybrané síť budovy upravit, pomocí tlačítka
vybrat síť graficky v pracovním okně.
Určete 'Úroveň sítě budovy', která je pro navrhové pásy relevantní. Pásy mohou být generovány pouze v jedné úrovni. Tato úroveň se vztahuje na dříve vybranou síť budovy.
Zadejte 'Směr hlavní výztuže'. Možnosti volby v seznamu jsou přizpůsobeny přednastavené úrovni sítě budovy. Například pokud je stanoveno X-směr, generuje asistent navrhové pásy rovnoběžné s osou X (definici sítě budovy). Generované navrhové pásy získají dodatečné označení "Primární". Pokud mají být generovány také navrhové pásy ve 'Vedlejším směru výztuže', zaškrtněte kontrolní políčko. Osa je automaticky nastavena. Tyto navrhové pásy získají označení "Sekundární".
Pomocí kontrolních políček 'Generovaný typ pásu' můžete určit, zda kromě okrajových pásů podél ohraničujících linií ploch mají být generovány také pásy pro řady sloupů a středová pole (viz kapitola Navrhové pásy).
Možnosti

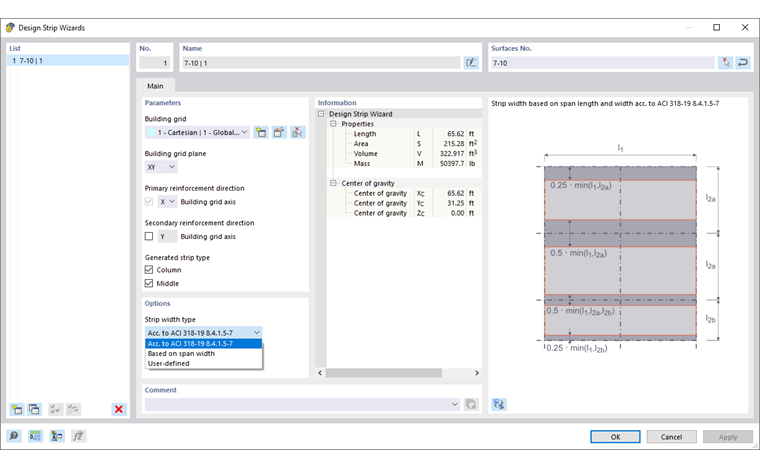

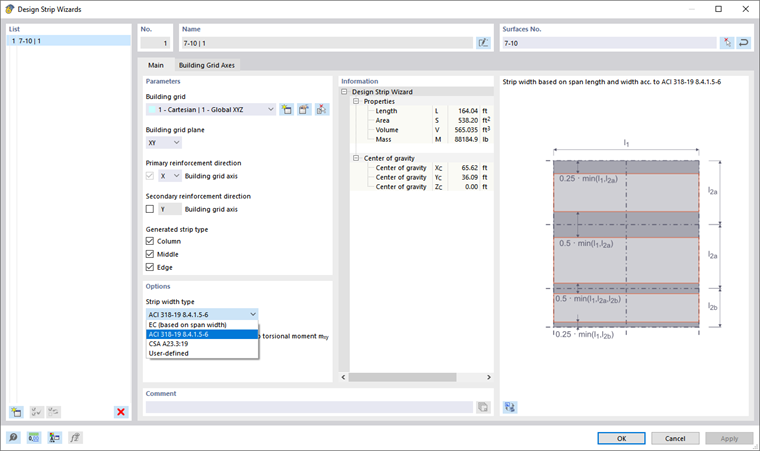

V této části je třeba určit 'Typ šířky pásu', který bude použit při generování navrhových pásů. Seznam nabízí následující možnosti výběru (viz obrázek Dialog 'Asistenti navrhových pásů'):
- EC (založeno na šířce pole) – okrajové pásy s 0.25 ℓ, sloupové pásy s 0.5 ℓ, středové pásy mezi okrajovými a sloupovými pásy
- ACI 318-19 8.4.1.5-6 – doporučení dle ACI 318-19 [1]
- CSA A23.3:19 – doporučení dle CSA A23 [2]
- Uživatel definovaný – manuální zadání šířky pásu
Informace
V této části jsou kromě geometrických vlastností navrhových pásů zobrazeny informace o objemu, hmotnosti a těžišti, které vyplývají z materiálových vlastností.

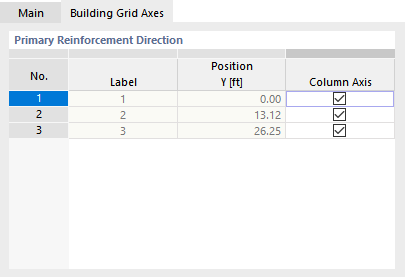

Osy sítě budovy
Na záložce Osy sítě budovy jsou uvedeny osy definované pro Síť budovy.
