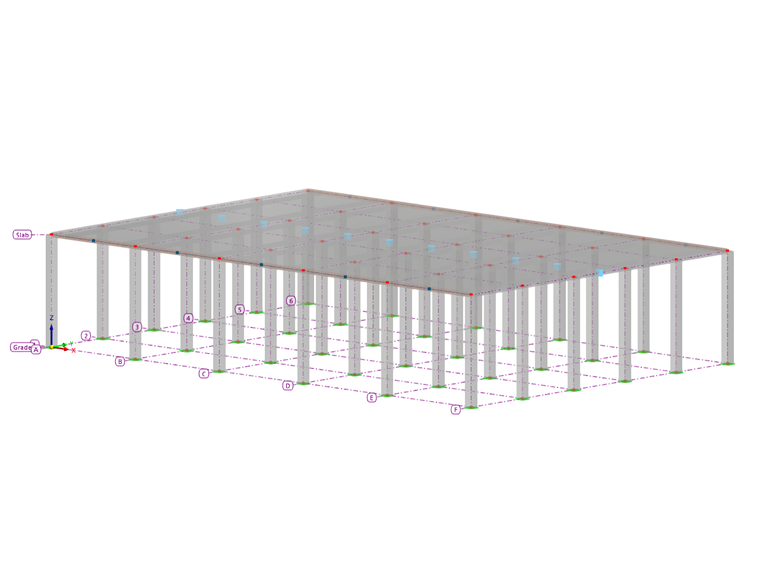

Les assistants des bandes de calcul facilitent la création de bandes de calcul pour les surfaces à partir d’une grille de construction.
Général
L’onglet Général vous permet de définir les conditions aux limites pour la génération des bandes de calcul.
Paramètres
L'assistant génère des bandes de calcul pour les surfaces d’une grille de construction. Sélectionnez la Grille de construction correspondante dans la liste ou définissez-la à l’aide du bouton
. Le bouton
permet de modifier la grille de bâtiment sélectionnée, le bouton
permet de sélectionner graphiquement la grille dans la fenêtre de travail.
Définissez ensuite le « Plan de grille du bâtiment » approprié pour les bandes de calcul. Les bandes ne peuvent être créées que dans un seul plan. Ce plan se réfère à la grille de construction précédemment sélectionnée.
Indiquez la « Direction des armatures principales ». Les options de la liste sont ajustées au plan prédéfini de la grille de construction. Par exemple, si la direction X est définie, l’assistant génère les bandes de calcul parallèlement à l’axe X (définition de la grille de construction). Les bandes de calcul générées reçoivent la désignation supplémentaire « Principale ». Si des bandes de calcul doivent également être générées dans la « Direction des armatures secondaires », cochez la case correspondante. L’axe est défini automatiquement. Ces bandes de calcul reçoivent la désignation « Secondaire ».
Les cases à cocher pour le « Type de bande généré » vous permettent de contrôler si, en plus des bandes de bord le long des lignes de limite des surfaces, des bandes pour les rangées de poteaux et les milieux de champ sont également générées (voir le chapitre bandes de calcul).
Options

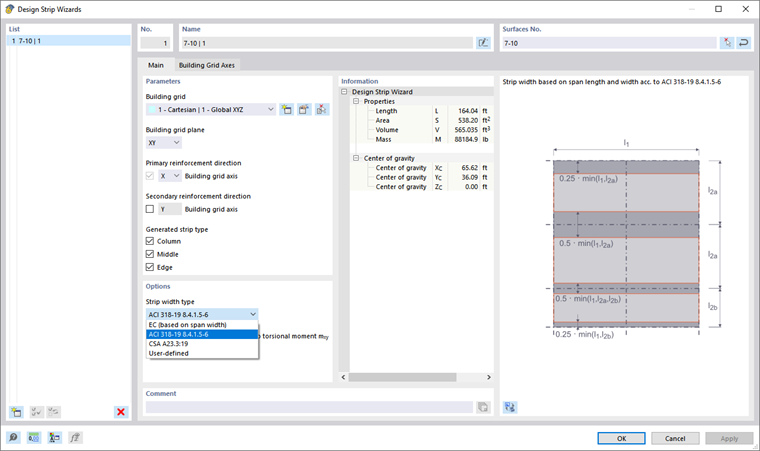

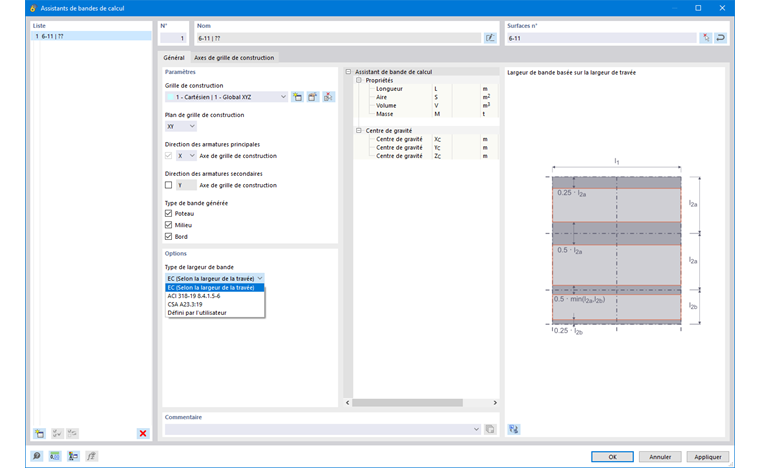

Dans cette section, le « Type de largeur de bande » à utiliser lors de la génération des bandes de calcul doit être défini. La liste offre les options suivantes (voir l’image Boite de dialogue « Assistants pour les bandes de calcul »):
- EC (basé sur la largeur de champ) – bandes de bord avec 0,25 ℓ, bandes de poteaux avec 0.5 ℓ, bandes de milieu de champ entre les bandes de bord et de poteaux
- ACI 318-19 8.4.1.5-6 – recommandations selon ACI 318-19 [1]
- CSA A23.3:19 – recommandations selon CSA A23 [2]
- Défini par l'utilisateur – spécification manuelle de la largeur de bande
L’option « Ajuster le moment interne My par le moment de torsion mxy » permet de répartir le moment de torsion selon la méthode Wood-Armer pour le calcul dans les directions orthogonales.
Informations
Dans cette section, en plus des propriétés géométriques des bandes de calcul, des informations sur le volume, la masse et le centre de gravité sont affichées, dérivées des propriétés matérielles.
Axes de la grille de construction
Dans l’onglet Axes de la grille de construction, les axes définis pour la grille de construction sont indiqués.
Si vous ne souhaitez pas générer une bande de calcul pour une rangée de poteaux, décochez la case correspondante dans la colonne « Axe de poteau ».
