Asystenci pasków wymiarujących ułatwiają zadanie generowania Paski wymiarujące dla powierzchni opartych na siatce budynku.

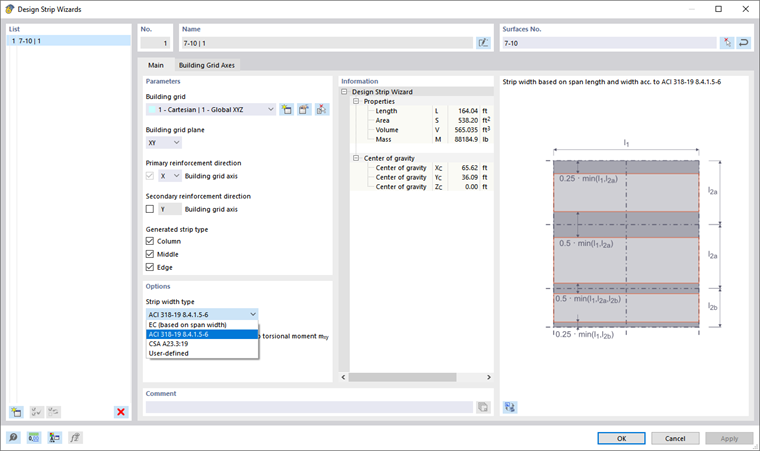

@image056649@
Parametry
Asystent generuje paski wymiarujące dla powierzchni siatki budynku. Wybierz odpowiednią Siatka budynku z listy lub zdefiniuj nową siatkę budynku za pomocą przycisku
. Przycisk
umożliwia edycję wybranej siatki budynku, a przycisk
graficzny wybór siatki w oknie roboczym.
Ustal 'Poziom siatki budynku', istotny dla pasków wymiarujących. Paski można generować tylko na jednym poziomie. Poziom ten odnosi się do wcześniej wybranej siatki budynku.

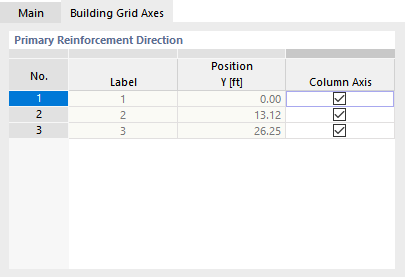

Określ 'Główny kierunek zbrojenia'. Opcje listy są dostosowane do określonego poziomu siatki budynku. Na przykład, jeśli zostanie wybrany kierunek X, asystent wygeneruje paski wymiarujące równolegle do osi X (definicja siatki budynku). Wygenerowane paski wymiarujące otrzymują dodatkowe oznaczenie "Główne". Jeśli chcesz także wygenerować paski wymiarujące w 'Dodatkowym kierunku zbrojenia', zaznacz pole kontrolne. Oś zostanie automatycznie ustawiona. Te paski wymiarujące otrzymują oznaczenie "Drugorzędne".
Za pomocą pól kontrolnych dla 'Typu wygenerowanego paska' można określić, czy oprócz pasków krawędziowych wzdłuż linii granicznych powierzchni mają być także generowane paski dla rzędów słupów i pól środkowych (zobacz rozdział Paski wymiarujące).
Opcje

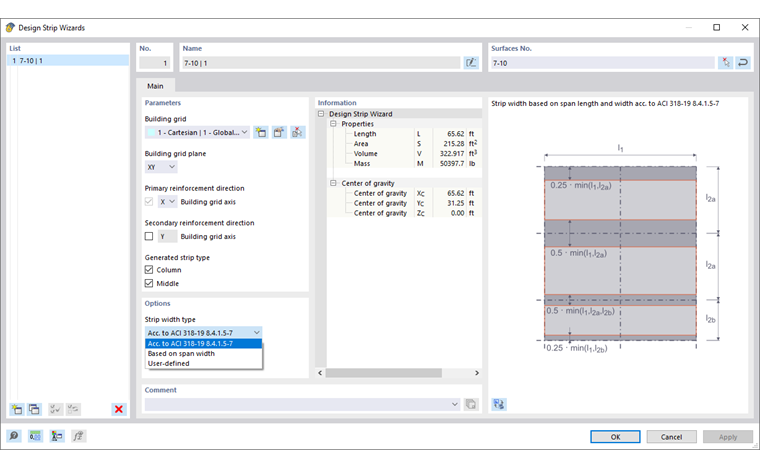

W tej sekcji należy określić 'Typ szerokości paska', który będzie używany przy generowaniu pasków wymiarujących. Lista oferuje następujące opcje (zobacz obraz Dialog 'Asystenci pasków wymiarujących'):
- Zgodnie z ACI 318-19 8.4.1.5-7 – Zalecenia według ACI 318-19 [1]
- Na podstawie szerokości pola – Paski krawędziowe z 0.25 ℓ, paski słupowe z 0.5 ℓ, paski środkowe pomiędzy paskami krawędziowymi i słupowymi
- Użytkownika – ręczne określenie szerokości paska
Informacje
W tej sekcji wyświetlane są informacje o objętości, masie i środku ciężkości wynikających z właściwości materiałowych, oprócz geometrycznych właściwości pasków wymiarujących.
