Structure

Charges d'ouverture

Les charges d'ouverture sont des forces agissant sur les ouvertures dans les surfaces. Cela vous permet de modéliser une charge surfacique disponible dans la zone d'une ouverture, telle qu'une charge sur une trappe. La charge est distribuée sur les lignes de contour de l'ouverture.

Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la charge.

Catégories

Le « Type de charge » ne peut être qu'une force agissant uniformément ou de manière linéairement variable dans la zone de l'ouverture.

Dans la liste « Distribution de charge », deux options sont disponibles pour la sélection :

  • Uniforme/trapézoïdal : La charge est de grandeur constante. Elle est appliquée sous forme de charge trapézoïdale aux lignes de contour d'une ouverture rectangulaire.
  • Linéaire/trapézoïdal : La charge surfacique est distribuée linéairement variable. Dans la section « Paramètres », vous pouvez définir trois nœuds de référence avec les valeurs de charge correspondantes. La charge est appliquée sous forme de charge trapézoïdale aux lignes de contour de l'ouverture.

Système de coordonnées

La charge surfacique peut agir perpendiculairement au plan de charge (« Local z ») ou par rapport au système de coordonnées global XYZ. Autrement, vous pouvez sélectionner un système de coordonnées défini par l'utilisateur ou en créer un nouveau.

Direction de charge

Si la charge surfacique n'agit pas perpendiculairement au plan de charge, mais en direction d'un axe global, la liste fournit différentes options.

La charge surfacique peut être rapportée à la surface réelle (une charge de poids, par exemple) ou à la surface projetée (une charge de neige, par exemple). La direction de la charge est illustrée dans le croquis de la boîte de dialogue.

Paramètres

Entrez la grandeur de la charge surfacique uniforme. Si la charge est linéairement variable, vous pouvez définir les numéros de trois nœuds avec les charges assignées. Utilisez le bouton Sélectionner individuellement pour sélectionner graphiquement les nœuds dans la fenêtre de travail.

Informations

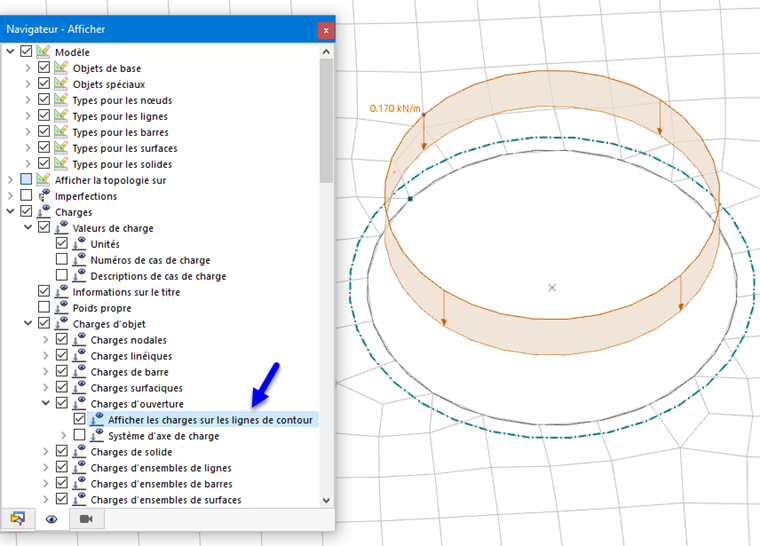

Si vous souhaitez vérifier la distribution de la charge d'ouverture sur les contours, utilisez la fonction Afficher les charges sur les lignes de contour dans le navigateur - Afficher.

Options

La case « Charge ponctuelle lissée » permet de lisser les charges ponctuelles susceptibles de se produire dans le cas de géométries complexes au cours de la répartition des charges. Ainsi, les charges concentrées seront distribuées aux lignes adjacentes.
