Structure

Contraintes de contact

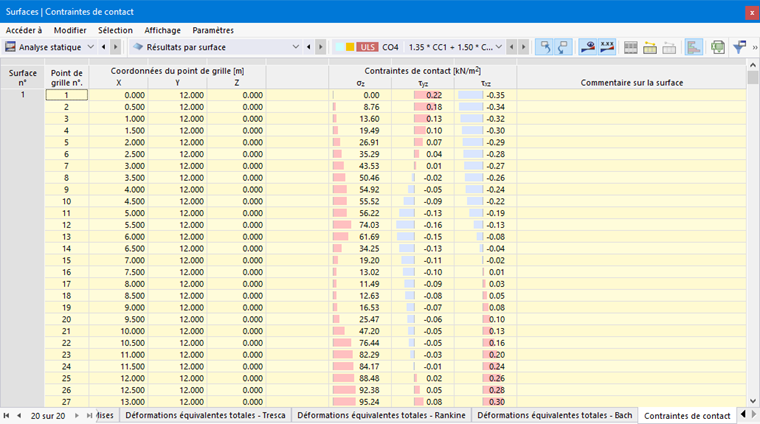

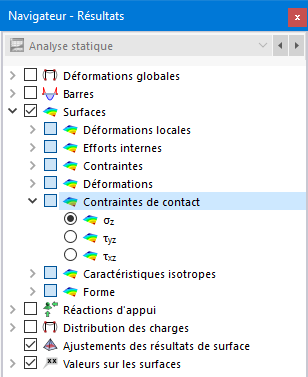

Pour les surfaces dotées d'un Appui surfacique, vous pouvez afficher les « Contraintes de contact » dans le navigateur et le tableau. Le tableau indique les contraintes de contact de chaque surface selon les spécifications du Gestionnaire du tableau de résultats .

Les contraintes de contact ont les significations suivantes :

Le tableau répertorie les contraintes en tant que force par unité de surface introduites dans l'appui surfacique. Ainsi, concernant les signes, le tableau ne montre pas les forces ou moments de réaction sur la partie de l'appui. Les signes résultent de la direction des axes globaux. Si l'axe de surface local z est dirigé vers le bas, le cas de charge « poids propre », par exemple, génère une contrainte positive σz. Ainsi, les signes résultent de la direction de l'axe surfacique local z.

Informations

Utilisez l'option Inverser le système d'axes local dans le menu contextuel de la surface pour modifier l'orientation de l'axe local z. Cette option est disponible pour tous les modèles de type « 3D ». Veuillez noter que la fonction inverse modifie également la direction efficace de la non-linéarité.

Somme des charges et somme des forces d'appui

Pour les cas de charge et les combinaisons de charges, les sommes de contrôle Σ des chargements et des forces d'appui sont indiquées à la fin du tableau. Cet équilibre montrera une différence si le modèle a également des appuis nodaux, des appuis linéiques ou des appuis de barre. Ces forces d'appui doivent également être considérées dans le bilan global.
