Les charges surfaciques sont des forces, des moments, des masses, des actions de température ou des déformations imposées agissant sur des surfaces. Les ouvertures sont exclues des charges surfaciques.
Sélectionnez le « cas de charge » auquel la charge doit être assignée dans la liste.
Catégories
Dans la liste « type de charge », les options suivantes sont disponibles :

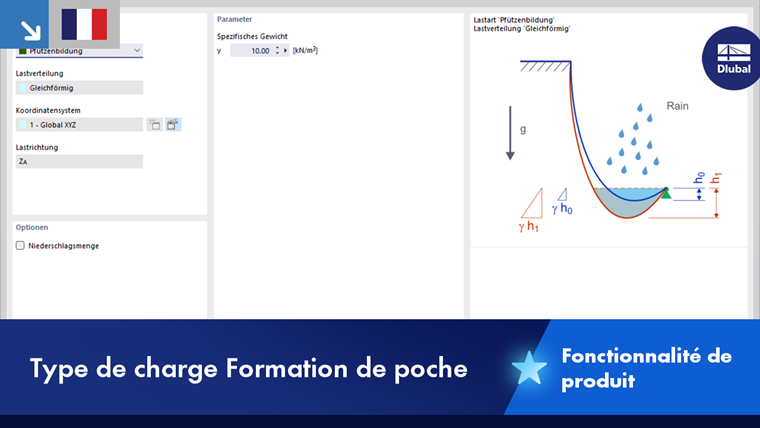

| Type de charge | Description |
|---|---|
| Force | Force agissant uniformément, de façon linéairement variable ou radiale sur la surface |
| Température | Charge thermique répartie uniformément, linéairement variable sur l’épaisseur de la surface ou disposée radialement (valeur de charge positive : la surface ou la face supérieure de la surface est chauffée) |
| Variation de longueur | Déformation imposée ou compression ε de la surface (valeur de charge positive : la surface est déformée) |
| Contre-flèche | Courbure imposée de la surface |
| Mouvement de rotation | Force centrifuge issue de la masse et de la vitesse angulaire ω agissant sur la surface |
| Masse | Masse distribuée uniformément sur la surface, pertinente pour les analyses dynamiques |
| Formation de poches | Charge de pluie sur des surfaces doublement courbée (poches d’eau) en tenant compte de l’écoulement |
| Recherche de forme (uniquement pour le module complémentaire Recherche de forme) | Force uniforme, contrainte ou flèche pour la charge de recherche de forme (voir le chapitre Charges de recherche de forme du manuel de Recherche de forme) |

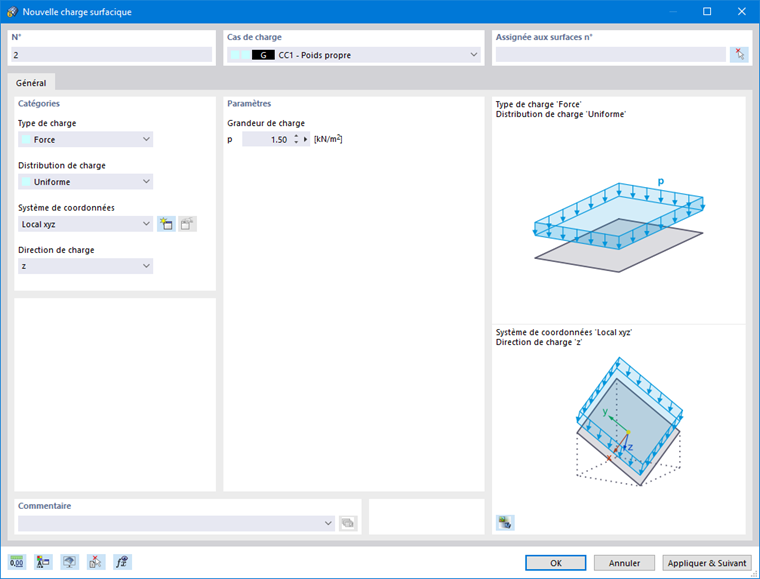

Le type de charge et l’effet des signes sont illustrés dans le graphique supérieur de la boite de dialogue.
Dans la liste « distribution de charge », différentes possibilités sont disponibles pour représenter la disposition de la charge.
Le schéma de la distribution de charge est illustré dans le graphique supérieur de la boite de dialogue. Dans les « Paramètres », vous pouvez ensuite indiquer les valeurs, les nœuds de référence et d’autres grandeurs caractéristiques de la charge.
Définissez dans la liste « système de coordonnées » si la charge agit en direction des axes locaux xyz de la surface ou des axes globaux XYZ. Vous pouvez également sélectionner ou créer un nouveau système de coordonnées défini par l'utilisateur. L’axe local z est orienté perpendiculairement à la surface.
Sélectionnez dans la liste la « direction de charge » afin de définir l’effet de la charge. Selon le système de coordonnées, les axes locaux de la surface x, y, z, les axes globaux X, Y, Z ou les axes définis par l’utilisateur U, V, W sont disponibles.
La charge surfacique peut être rapportée à la surface réelle (comme une charge propre) ou à la surface projetée (comme une charge de neige). La direction de la charge est illustrée dans le schéma de la boîte de dialogue.
Paramètres
Indiquez la valeur de charge de la force, du moment ou de la masse. Pour les charges ponctuelles ou variables, plusieurs zones de texte sont disponibles pour décrire la charge linéique. La signification des paramètres est illustrée dans le schéma de charge.

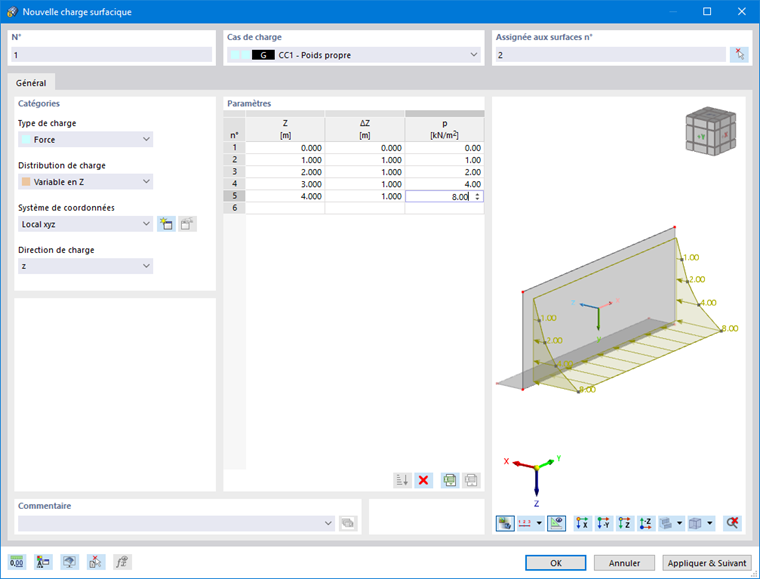

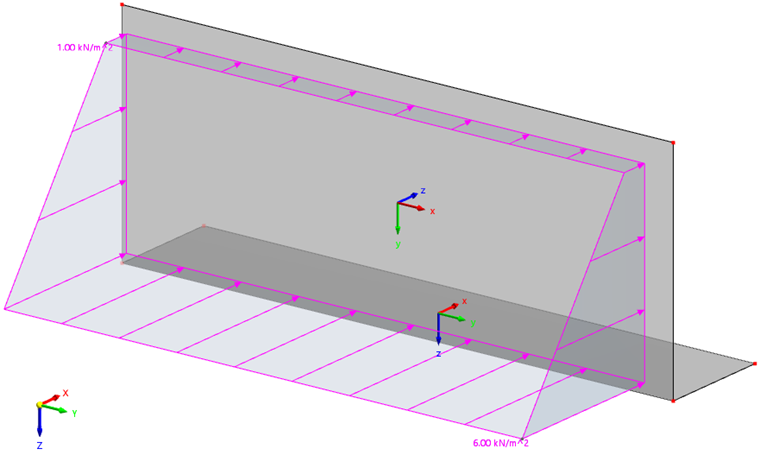

Pour le type de charge « Variable en Z », un tableau est à votre disposition pour décrire les coordonnées Z avec les valeurs de charge correspondantes.
Options
L’option « Affichage sur le côté opposé », vous permet d’influencer la représentation des vecteurs de charge.
