Les charges de solide sont des forces, des effets de température, des déformations, des charges de flottabilité ou des mouvements de rotation qui agissent sur les solides.
Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la charge.
Catégories
Les options suivantes sont disponibles dans la liste « Type de charge » :
| Type de charge | Description du projet |
|---|---|
| Force | Charge de solide agissant uniformément dans l'une des directions globales |
| Température | Changement de température uniforme ou linéairement variable dans le solide (valeur de charge positive : le solide s'échauffe) |
| Déformation | Déformation imposée ou en compression uniforme ou linéairement variable ε du solide (valeur de charge positive : le solide est étiré) |
| Flottabilité | Poids du matériau repoussé dont la densité peut être entrée ou sélectionnée dans une bibliothèque à l'aide du bouton
(« Densité environnante » par rapport à une atmosphère standard de 15 °C au niveau de la mer)
|
| Mouvement de rotation | Force centrifuge à partir de la masse et de la vitesse angulaire ω sur le solide |
Le type de charge ainsi que l'effet des signes sont respectivement illustrés dans le graphique de la boîte de dialogue.
La liste « Distribution de charge » offre plusieurs options pour les charges de température et les déformations afin d'afficher l'effet de la charge.
Le schéma de distribution de charge est illustré dans le graphique de la boîte de dialogue. Dans la section « Paramètres », vous pouvez ensuite préciser les valeurs de charge et les nœuds de référence.
Les charges de solide dans le « Système de coordonnées » global agissent en direction d'un axe global : X, Y ou Z. Autrement, vous pouvez sélectionner un système de coordonnées défini par l'utilisateur ou en créer un nouveau.
Sélectionnez la « Direction de charge » dans la liste pour définir l'effet de la charge. Selon le système de coordonnées, les axes globaux X, Y, Z ou les axes définis par l'utilisateur U, V, W peuvent être sélectionnés.
Le champ « Comportement du gaz » est accessible si le module complémentaire Recherche de forme est activé (licence requise).
Paramètres

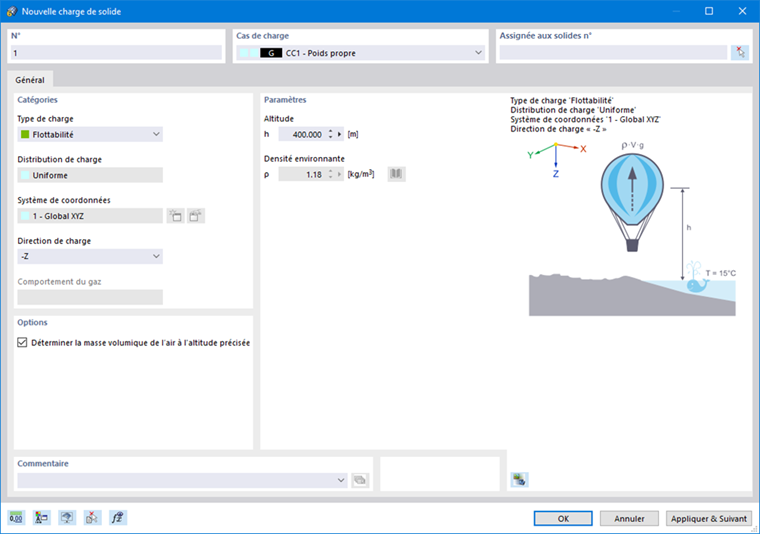

Spécifiez la grandeur de charge de la force, de la température, de la déformation ou du mouvement de rotation. Pour les charges de flottabilité, vous pouvez définir la densité environnante ρ (voir l'image Déterminer la masse volumique de l'air). Plusieurs zones de texte sont disponibles pour les charges linéaires variables dans lesquelles vous pouvez décrire la charge de solide. La signification des paramètres correspondants est illustrée dans le schéma de charge.
Options
Cette section de la boîte de dialogue s'affiche uniquement pour le type de charge « Flottabilité ». Si vous cochez la case « Déterminer la masse volumique de l'air à l'altitude précisée », le logiciel peut déterminer la densité environnante ρ à partir de l'altitude.
