Les résultats de surface et de volume sont affichés aux points de grille des surfaces et aux nœuds de maillage EF (voir le chapitre Résultats aux surfaces). Si vous avez besoin des valeurs à des endroits spécifiques, vous pouvez définir des points quelconques pour l'affichage des résultats et les attribuer aux surfaces ou solides correspondants (en préparation).

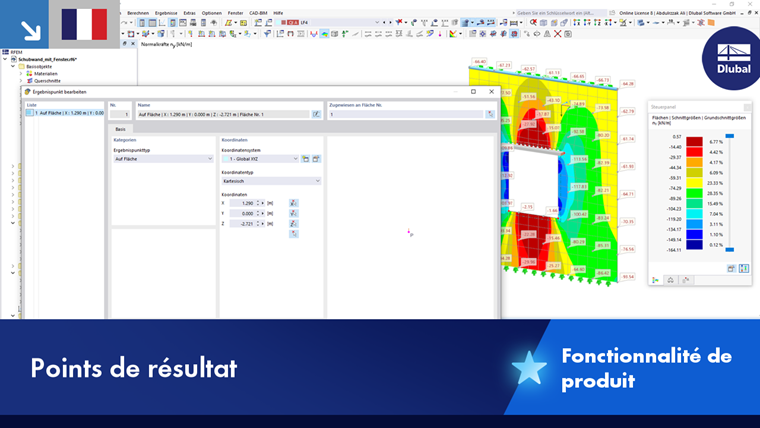

Avec le bouton
de la barre d'outils, vous pouvez placer des points de résultat directement sur le modèle.
Catégories

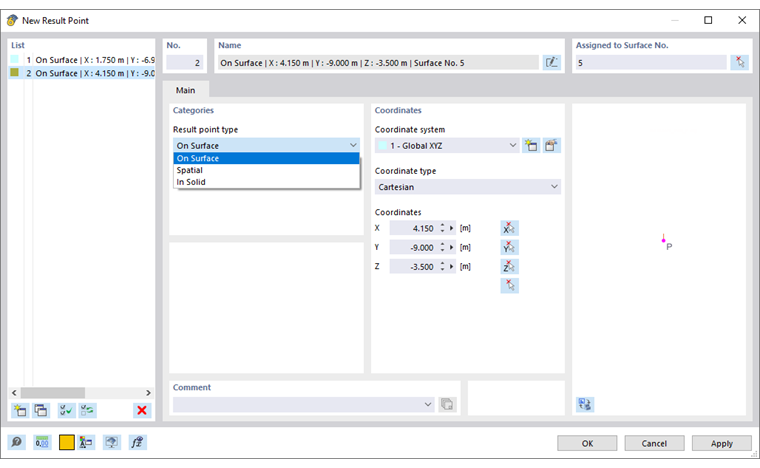

Sélectionnez dans la liste pour quel objet vous avez besoin du point de résultat :
- Sur surface : pour les résultats de surface
- Spatial : pour les résultats d'une simulation des flux de vent avec RWIND
- Dans solide : pour les résultats de volume (en préparation)
Coordonnées
Définissez le 'système de coordonnées' dont les axes doivent être utilisés pour les points de résultat. Vous pouvez sélectionner un système de coordonnées défini par l'utilisateur dans la liste ou en créer un nouveau avec le bouton
.
Saisissez ensuite les 'coordonnées' du point de résultat. Avec le bouton
, vous pouvez également définir le point graphiquement.

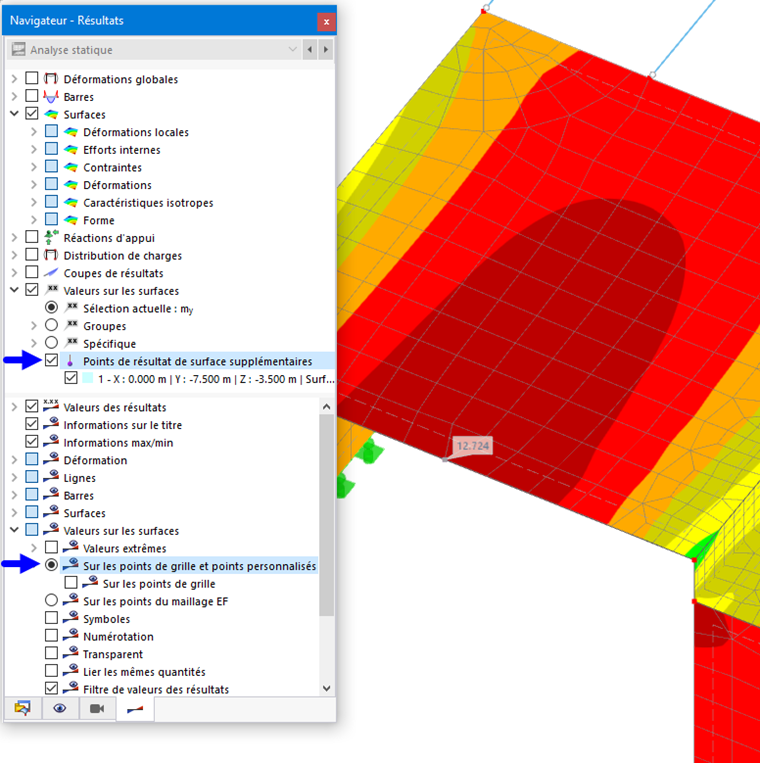

Après le calcul, vous pouvez afficher les valeurs dans les points de résultat définis par l'utilisateur avec les options correspondantes du 'Navigator - Résultats'.
