Si une surface est divisée par des lignes internes, des sections fermées se forment à l'intérieur de la surface. Ces zones sont appelées cellules de surface. Elles conviennent pour l'évaluation et le dimensionnement via des barres de type Résultante de barre et jouent un rôle particulier dans l'add-on Modèle de bâtiment pour les poutres en forme de mur.
Dès qu'une surface est divisée par des lignes, les cellules de surface sont automatiquement reconnues. Elles ne peuvent pas être définies manuellement dans une boîte de dialogue, contrairement à d'autres objets structurels.

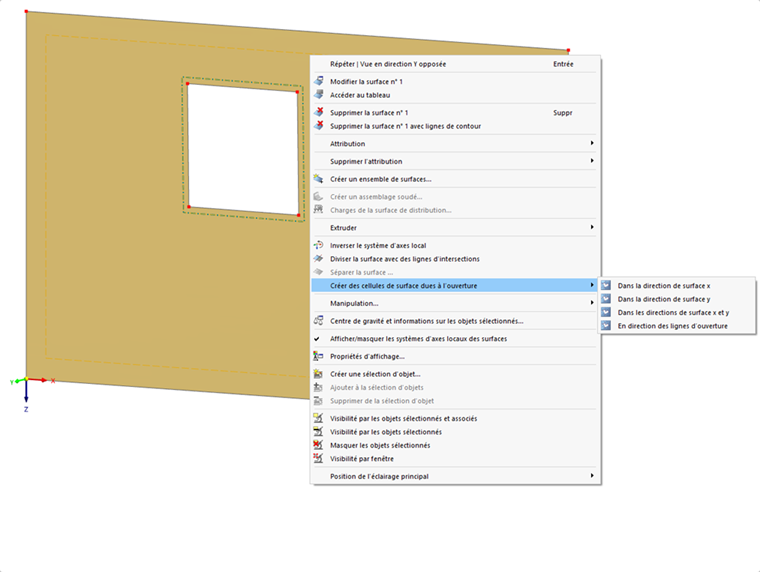

Pour les surfaces avec ouvertures, vous pouvez également laisser le programme générer les cellules de surface. Utilisez pour cela une des options du menu contextuel de la surface.
Les informations sur les cellules de surface sont stockées dans une boîte de dialogue.
Dans la section Paramètres, le numéro de la surface dans laquelle se trouve la cellule est indiqué.
La section Informations répertorie les données sur les propriétés structurelles de la cellule et les coordonnées de son centre de gravité.
La case à cocher 'Remplacer l'épaisseur de la surface par une autre' dans la section Options offre la possibilité d'attribuer une épaisseur spécifique à la cellule de surface. Ainsi, vous pouvez appliquer une épaisseur différente pour le sous-domaine par rapport aux propriétés de la "surface mère" – éventuellement aussi avec un matériau spécifique. Après avoir coché la case, vous pouvez sélectionner l'épaisseur dans la liste des entrées disponibles, la créer nouvelle via le bouton
, ou la reprendre graphiquement d'une surface spécifique avec le bouton
.
