Fusion de lignes/barres

Deux lignes ou barres qui se touchent peuvent être fusionnées en une seule ligne ou barre. Deux options sont disponibles dans le logiciel.

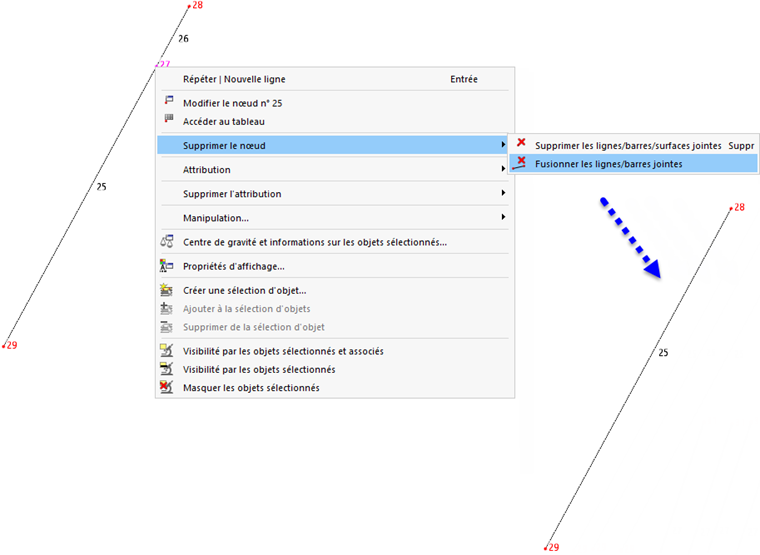

Menu contextuel du nœud

Cliquez-droit sur le nœud commun. Dans le menu contextuel du nœud, sélectionnez la fonctionnalité Supprimer le nœud.

La première option correspond à la suppression avec la touche Suppr : le nœud sélectionné est supprimé ainsi que les lignes, barres et surfaces connectées. En revanche, l’option Fusionner les lignes/barres jointes supprime uniquement le nœud et réunit les deux lignes ou barres. Cette possibilité existe pour les nœuds auxquels se connectent exactement deux lignes ou barres.

Informations

Si les lignes ou barres ne sont pas alignées sur une droite, RFEM crée lors de la soudure une nouvelle ligne ou une nouvelle barre entre les nœuds de bord. Les objets d’origine sont perdus. Pour des diagrammes coudés ou courbes, vous pouvez utiliser la fonction Fusionner les lignes/barres.

Fonction de menu

  1. Sélectionnez le nœud commun.
  2. Dans le menu Outils, appelez la fonctionnalité Supprimer le nœud et souder les lignes/barres connectées (voir l’image Outils de modélisation dans le menu « Outils »).
