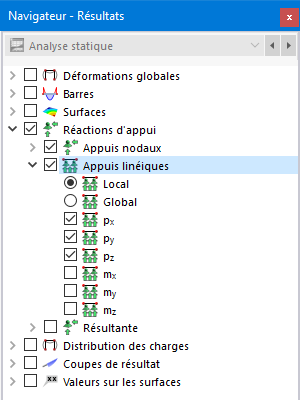

Vous pouvez afficher graphiquement les résultats des lignes supportées à l'aide de la catégorie Réactions d'appui. S'il y a des libérations linéiques, les déformations et forces peuvent être contrôlées dans la catégorie libérations. Les résultats numériques des appuis linéiques et des libérations linéiques sont disponibles dans la catégorie Résultats par ligne du tableau.
Réactions d'appui

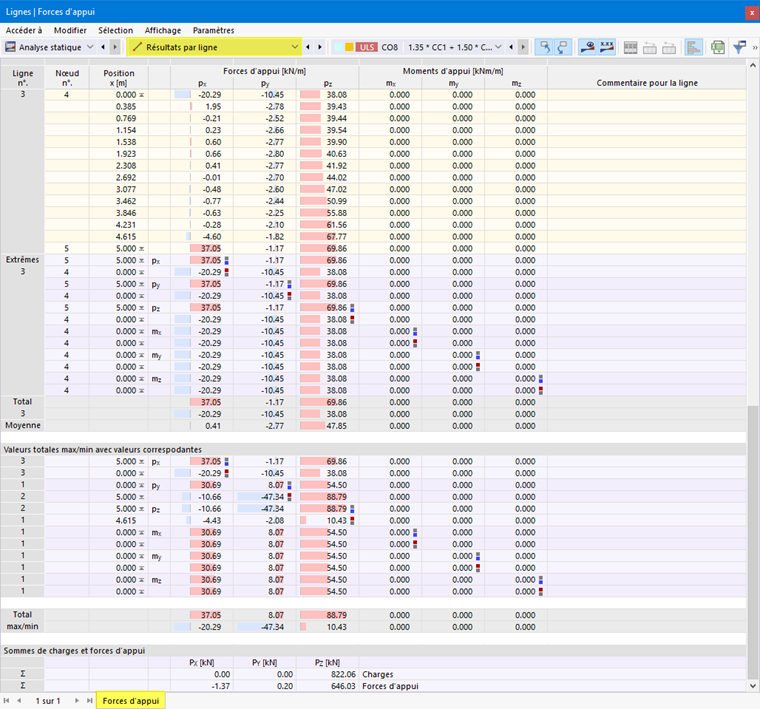

L'image Résultats par ligne dans le tableau affiche le tableau avec les forces d'appui des lignes. Les forces d'appui sont désignées par « p » et les moments d'appui par « m ». Ils sont généralement liés au système d'axes local des lignes. Dans le navigateur, vous pouvez définir les composants à afficher graphiquement.
Le tableau liste les forces d'appui et les moments triés par lignes. La « Position x » décrit la distance entre le nœud EF et le début de la ligne.
Le tableau affiche les forces et les moments introduits dans l'appui linéique. Ainsi, concernant les signes, le tableau ne montre pas les forces ou moments de réaction sur la partie de l'appui. Les signes résultent de la direction des axes globaux. Si l'axe global Z est dirigé vers le bas, le cas de charge « poids propre » résulte par exemple en une force d'appui globale positive pZ. Ainsi, les forces d'appui affichées dans le tableau représentent des charges de fondation.
Les forces d'appui locaux sont rapportés au système d'axes local des lignes ; les signes des forces introduites résultent donc des directions des axes d'appui locaux. Vous pouvez les afficher et les masquer à l'aide du menu contextuel des appuis linéiques.
Contrairement aux résultats du tableau, les vecteurs « Réactions d'appui » dans le graphique représentent les forces de réaction et les moments de la partie des appuis. Les composants sont représentés par la taille et la direction des vecteurs. Un moment d'appui positif agit dans le sens des aiguilles d'une montre autour de l'axe positif correspondant.
Somme des charges et somme des forces d'appui
Pour les cas de charge et les combinaisons de charges, les sommes de contrôle Σ des chargements et des forces d'appui sont indiquées à la fin du tableau. Cet équilibre montrera une différence si le modèle a également des appuis nodaux, des appuis de barre ou des appuis surfaciques. Ces forces d'appui doivent également être considérées dans le bilan global.
Diagrammes de résultats des forces d'appui

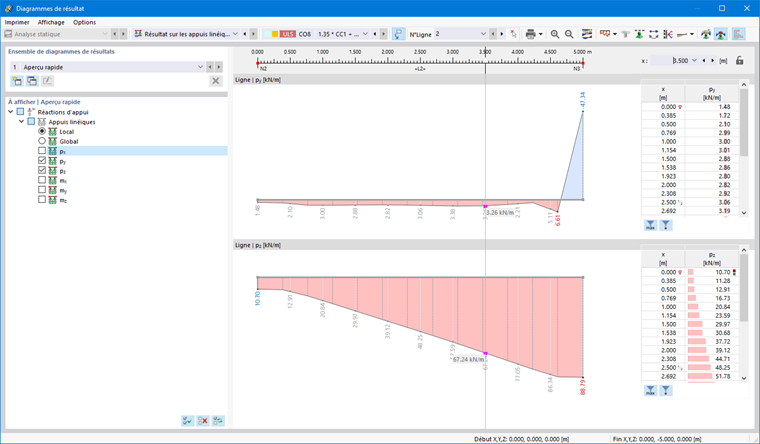

Vous pouvez également afficher graphiquement les forces d'appui dans la fenêtre « Diagramme de résultats » : sélectionnez l'appui linéique. Dans le menu Résultats, utilisez les Diagrammes de résultats pour les appuis linéiques sélectionnés. Vous pouvez également faire un clic droit sur l'appui linéique et utiliser l'entrée Diagrammes de résultats.
La fenêtre « Diagrammes de résultats » est décrite dans le chapitre Diagrammes de résultats.
Déformations de libération linéique

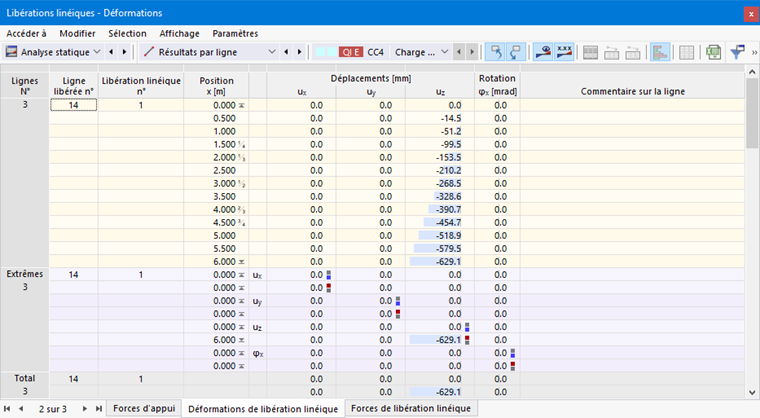

Comme le décrit le chapitre Libérations linéiques, des copies des lignes d'origine sont créées dans le cas d'une libération linéique. Les déplacements et les rotations de ces copies générées sont affichés dans le graphique et dans le tableau.
Les déplacements et rotations locaux correspondent aux « conditions de type de libération » des types de libération linéique. Elles ont la signification suivante :
| ux | Déplacement dans la direction de l'axe x local |
| uy | Déplacement dans la direction de l'axe y local |
| uz | Déplacement dans la direction de l'axe z local |
| φx | Rotation autour de l'axe x local |
Forces de libération linéique

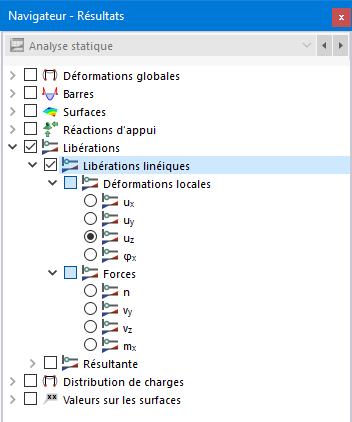

Vous pouvez contrôler les résultats graphiques en sélectionnant Forces dans la catégorie « Libérations » (voir l'image Résultats pour les libérations linéiques). Le tableau des « Forces de libération linéique » affiche les efforts internes des lignes libérées, qui sont disponibles dans chaque point de maillage EF. Les valeurs sont relatives à la longueur et correspondent aux « conditions de type de libération » des types de libération linéique :
| n | Effort longitudinal en direction de l'axe x local |
| vy | Effort tranchant en direction de l'axe y local |
| vz | Effort tranchant en direction de l'axe z local |
| mx | Moment autour de l'axe local x |
Comment interpréter les signes des forces de libération linéique.

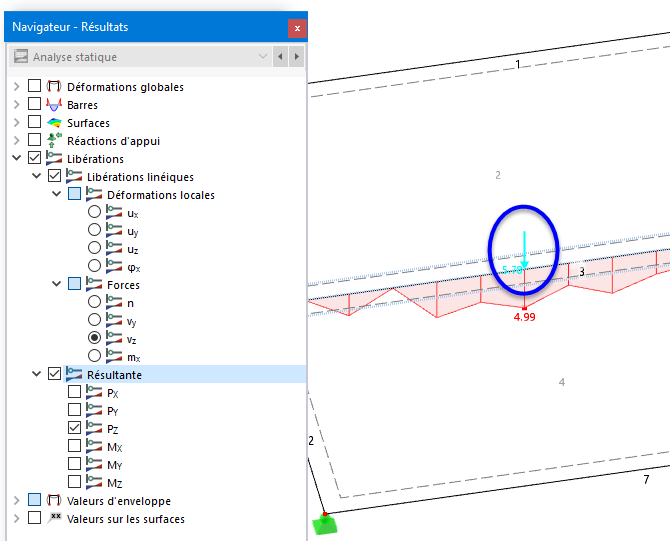

Le tableau affiche également les valeurs moyennes et les résultantes PX, PY et PZ (voir l'image Forces de libération linéique dans le tableau). Les forces résultantes sont liées au système de coordonnées global. Vous pouvez afficher les résultantes graphiquement à l'aide de la catégorie Résultantes du navigateur.
Cet article technique détaille l'évaluation des résultantes.
