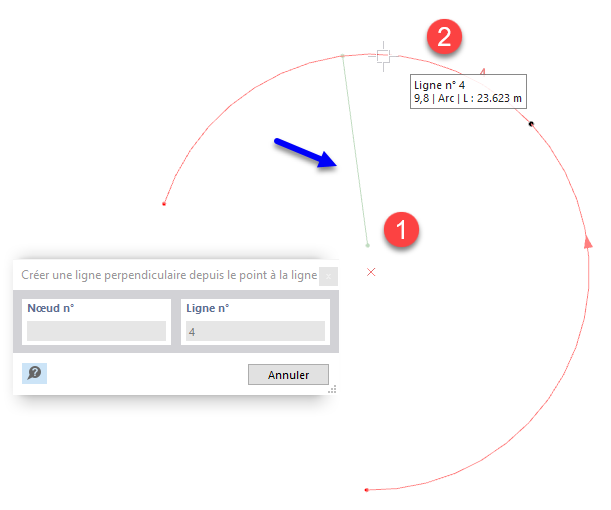

Lors de la modélisation, vous avez la possibilité de construire la ligne perpendiculaire à partir d'un nœud ou de n'importe quel point sur une ligne. Accédez à cette fonction dans le menu Outils → Modifier les lignes → Créer une ligne perpendiculaire depuis le point à la ligne (voir l'image
Outils de modélisation
). Vous pouvez également utiliser le bouton
de la barre d'outils CAO.
Cliquez sur le nœud ou sur un point dans la fenêtre de travail. Dès que vous déplacez le curseur sur une ligne, la perpendiculaire à cette ligne apparaît dans l'aperçu. Si plusieurs lignes verticales sont possibles, comme c'est le cas pour un arc, la perpendiculaire est créée sur le point de la ligne sélectionnée le plus proche du curseur.
