Les cotations apportent une contribution importante à la compréhension de la modélisation. Différents types de cotes sont disponibles et applicables de manière personnalisée.

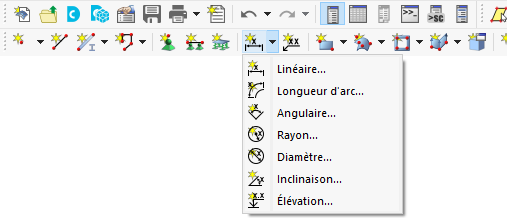

Les fonctions du bouton
dans la barre d’outils CAO permettent de définir des cotations directement sur le modèle.
Pour cela, définissez les paramètres dans la petite boite de dialogue Nouvelle cotation. Cliquez ensuite dans la fenêtre de travail sur les objets déterminant les cotations.
Général
Dans l’onglet Général définissez le type de cotation dont il s’agit et comment elle doit être affichée.
Type et style de cotation
La liste propose différents « types de cotations ». Ils correspondent aux fonctions des boutons (voir l’image Boutons pour les cotations).
| Linéaire | Longueur(s) entre deux ou plusieurs nœuds |
| Longueur d’arc | Longueur entre les nœuds d'un arc |
| Angulaire | Angle entre trois nœuds ou entre deux lignes |
| Rayon | Rayon de cercle ou d'arc |
| Diamètre | Diamètre de cercle ou d'arc |
| Inclinaison | Angle d'inclinaison entre une ligne et un plan |
| Élévation | Cote d’élévation d’un nœud |
Les « Propriétés d’affichage » permettent de déterminer quels symboles de mesure et quelle police sont utilisés pour représenter la cotation. Vous pouvez vérifier le « style » actuel via le bouton
: la boîte de dialogue « Propriétés d’affichage » apparaît avec un aperçu de la cotation. Vous pouvez éventuellement adapter le style pour chaque type de cotation.
Options

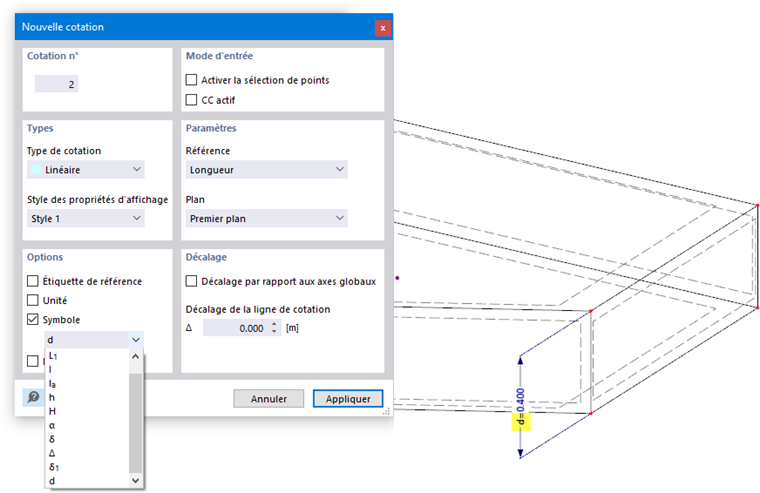

Vous pouvez compléter la cotation avec un symbole de cote. Saisissez le « Symbole » ou sélectionnez l’entrée appropriée dans la liste.
Paramètres
Dans cette section, vous pouvez définir les paramètres de référence pour les cotations de longueurs.
Définissez le « Système de coordonnées » auquel se réfère la cotation. Vous pouvez sélectionner un système de coordonnées personnalisé dans la liste ou en créer un nouveau avec le bouton
.
Avec la « Référence de cotation », vous pouvez déterminer si la cotation se rapporte à la vraie longueur entre les points de définition, ou à la projection dans une direction globale.
Le « Plan » détermine où la ligne de cote est appliquée. Ce paramètre se réfère aux axes du système de coordonnées. En alternant entre les entrées « Premier plan » et « Deuxième plan » dans la liste, vous voyez l’effet dans la boîte de dialogue ou dans la fenêtre de travail.
Décalage
Le « Décalage de la ligne de cotation » Δ décrit la distance entre la ligne de cotation et les objets de référence. Dans la boîte de dialogue des boutons, cette distance peut être définie graphiquement (voir l’étape (5) dans l’image Définir la cotation graphiquement).
Si vous cochez la case « Décalage par rapport aux axes globaux », vous pouvez définir la distance de la ligne de mesure par rapport au système de coordonnées global.
Position
L’onglet Position gère les objets déterminant les cotations et les paramètres.
Références de cotations

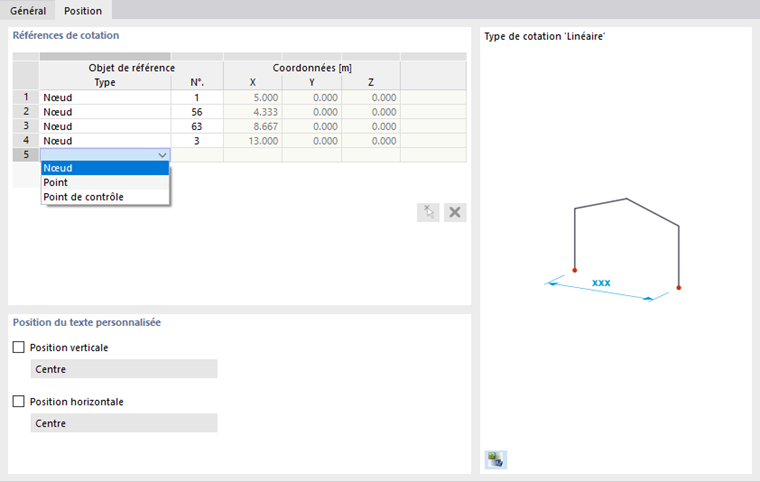

Les options d’entrée dans cette section dépendent du type de cotation. Pour les cotations de longueur, les objets de référence sont gérés dans un tableau : dans la colonne « Type », spécifiez le type d’objet de référence. Indiquez ensuite le « Numéro » du nœud ou du point. Si la zone de texte est activée, vous pouvez également déterminer l’objet de référence graphiquement à l’aide du bouton
. Le tableau offre la possibilité de référencer la ligne de cotation à d’autres nœuds sans supprimer et redéfinir la cotation.

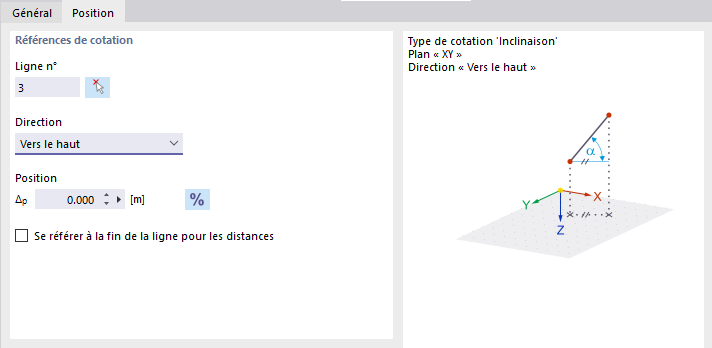

Pour une cotation angulaire (type « Inclinaison »), cette section permet de définir la « Ligne » déterminante, la « Direction » de l’angle ainsi que la « Position » de la cotation par rapport au début ou à la fin de la ligne.
Positionnement de texte personnalisé
Le texte de cotation est, par défaut, centré. Pour ajuster la « Position verticale » ou la « Position horizontale », cochez la case appropriée. Vous pouvez ensuite sélectionner la position adéquate dans la liste.
Affichage des cotations

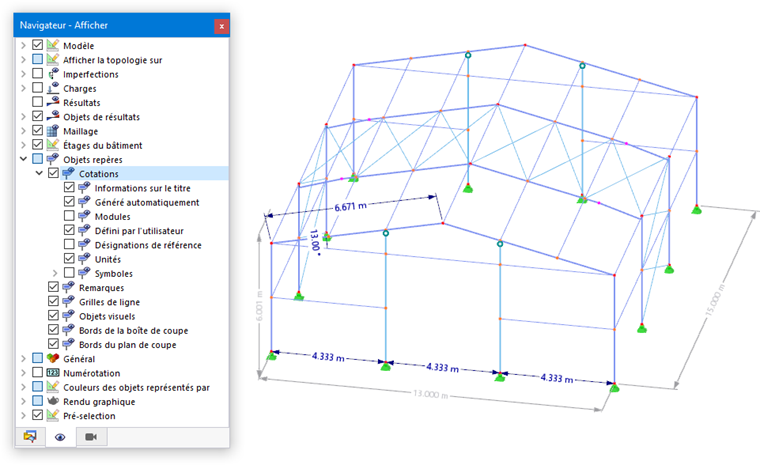

L’affichage des cotations peut être activé ou désactivé dans le « Navigateur - Afficher ». Dans la catégorie Cotations, des options sont également disponibles pour influencer la représentation. Par exemple, vous pouvez activer l’affichage des unités ou des Symboles.

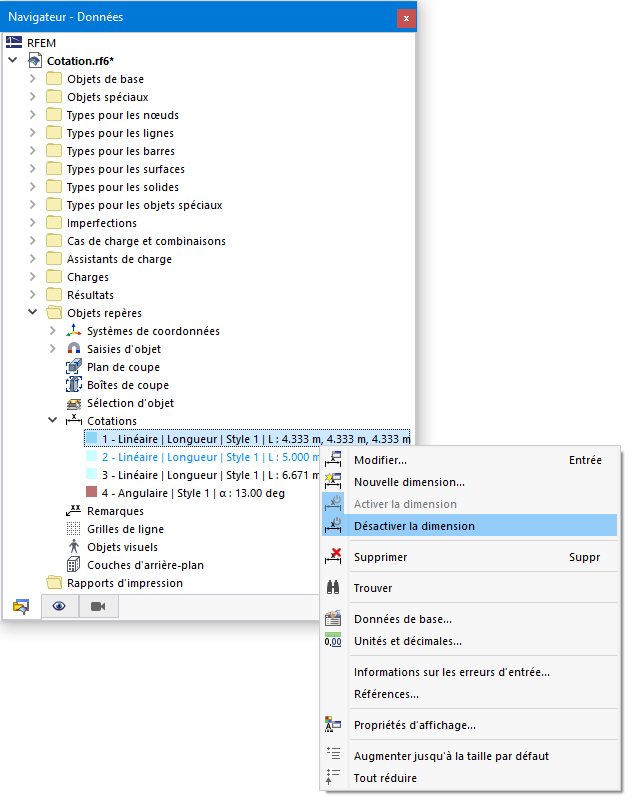

Dans le « Navigateur - Données », vous pouvez contrôler individuellement l’affichage des cotations.
Vous pouvez également cocher la case Activer dans la boîte de dialogue (voir l’image Nouvelle cotation).
Cotations pour les résultats des barres
Les cotations peuvent également être utilisées pour l’affichage et l’évaluation des résultats des barres. Pour cela, cochez la case Résultats sur les barres en bas du Navigateur - Résultats dans la catégorie Cotations.
Si des résultats de barres sont affichés dans la fenêtre de travail, les valeurs de déformation ou les valeurs extrêmes sont indiquées en supplément aux cotations définies. Les valeurs sont ajustées au type de résultat que vous avez sélectionné dans la partie supérieure du navigateur.
