Un ajustement des résultats de surface décrit une zone du modèle dont les résultats graphiques ne sont pas représentés par les diagrammes réels, mais sous forme de valeurs moyennes. Une zone d'ajustement personnalisée vous permet d'évaluer les efforts internes de surface lissés et les moments. La fonction correspond à la « Région moyenne » de RFEM 5.
Paramètres
Les options suivantes sont disponibles pour la « Forme » de la zone :
- Rectangle
- Cercle
- Ellipse
Entrez les cotations de la zone dans « Cotations » à l'aide des paramètres spécifiques à la forme. Ils sont illustrés dans le graphique de la boîte de dialogue. Si la zone doit être tournée, vous pouvez spécifier la valeur de « Rotation angulaire ».
Position centrale
Précisez le centre de la zone d'ajustement. Vous pouvez entrer les coordonnées ou les définir graphiquement à l'aide du bouton .
Type d'ajustement

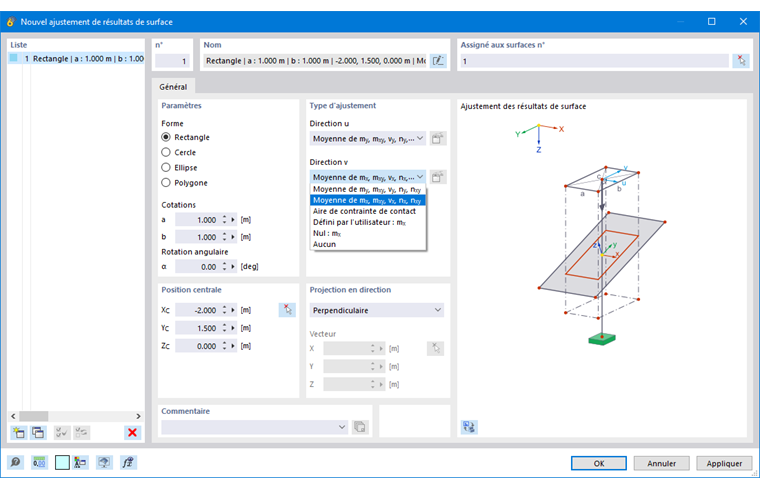

Cette section de la boîte de dialogue permet de définir les efforts internes de surface et les moments à prendre en compte pour le lissage. Vous pouvez définir des paramètres distincts pour la « Direction u » (première direction) et la « Direction v » (la seconde direction est orthogonale à la direction u). La liste (voir l'image Nouvel ajustement de résultats de surface) offre les options suivantes :
- Calcul de la moyenne de my, mxy, vy, ny, nxy : Paramètre par défaut pour les efforts internes de base dans la direction de surface y
- Calcul de la moyenne de mx, mxy, vx, nx, nxy : Paramètre par défaut pour les efforts internes de base dans la direction de surface x

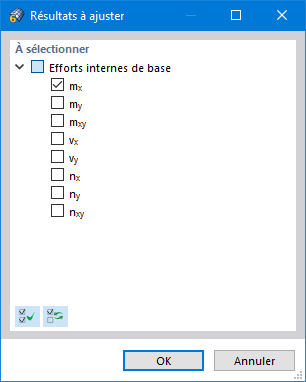

- Défini par l'utilisateur : Les résultats des types d'efforts internes sélectionnés sont moyennés. Définissez les efforts internes de surface pertinents à l'aide du bouton (voir l'image Sélection des types d'efforts internes.
- Nul : Les résultats dans la zone sont mis à zéro. Définir le ou les types d'efforts internes à l'aide du bouton (voir l'image Sélection des types d'efforts internes).
- Aucun : Les efforts internes de surface ne sont pas moyennés, mais affichés comme d'habitude.
Projection en direction
Cette section de la boîte de dialogue contrôle la relation de la zone définie avec les surfaces. En général, la projection est perpendiculaire aux surfaces. Cependant, des directions de projection globales ou des vecteurs de projection quelconques sont également possibles.
Le « Vecteur » peut être défini graphiquement en cliquant sur deux points à l'aide du bouton .
