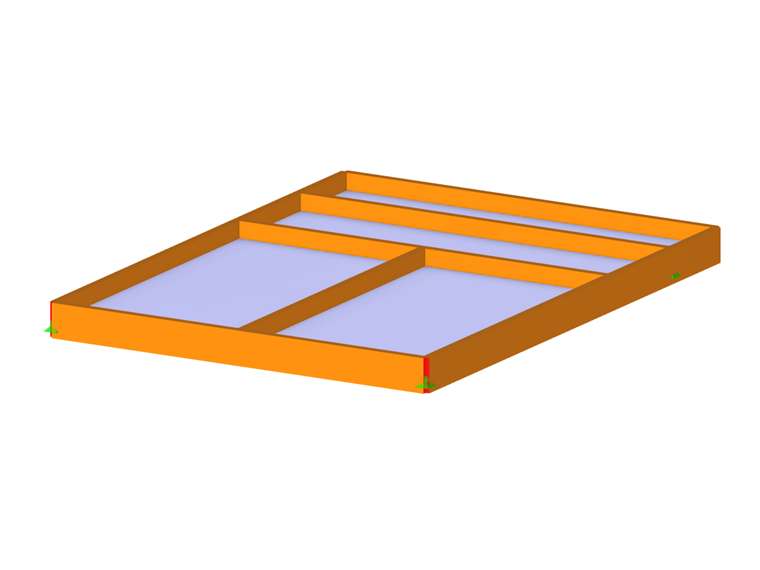

Une libération linéique permet de découpler le modèle le long d'une ligne. Vous pouvez l'utiliser pour modéliser, par exemple, deux surfaces reliées de manière lâche ou ne transférant que des efforts de compression au niveau de la ligne de contour commune. Les degrés de liberté le long de la ligne sont contrôlés par le « Type de libération linéique » qui décrit les propriétés de l'articulation.
Type de libération linéique
Les propriétés de la libération sont décrites par une articulation, qui correspond en principe à une articulation linéique. Sélectionnez le type de libération dans la liste ou utilisez le bouton pour le définir
est utilisée pour effectuer des modifications. La boîte de dialogue correspondante est décrite dans le chapitre Types de libération linéique.
Objets libérés
Spécifiez les numéros des barres, surfaces et solides découplés le long de la ligne. Utiliser le bouton
vous pouvez définir les objets graphiquement dans la fenêtre de travail.
Génération des libérations
RFEM génère une copie de la ligne à l'emplacement où les déformations libérées sont autorisées. Dans la liste, sélectionnez si vous souhaitez placer la libération (articulation) sur la « Ligne d'origine » ou la « Ligne libérée ». Ce paramètre spécifie avec quelle partie du modèle l'articulation se déforme et peut donc influencer les résultats : Pour les analyses de type analyse des grandes déformations ou analyse post-critique, les systèmes de coordonnées différents pour la ligne d'origine et la ligne libérée sont souvent le résultat au cours de la déformation.
Lorsque vous avez défini une ligne, le numéro de la ligne générée, y compris les numéros de nœud, est affiché. Elle est signalée dans le navigateur par l'ajout de l'intitulé « Libération linéique ». Cet intitulé ne peut pas être modifié.
Objets de définition
La ligne libérée est automatiquement créée en tant que copie avec les nœuds correspondants. Cependant, si vous souhaitez utiliser un ou plusieurs nœuds déjà existants pour la ligne générée, vous pouvez spécifier les numéros correspondants dans cette section de la boîte de dialogue. Cela affecte les résultats car les déplacements à ces nœuds ne sont pas libérés.
options
La case « Désactiver la libération » vous permet d'annuler le découplage le long de la ligne pour certaines analyses sans supprimer la libération linéique elle-même.
