La saisie d'objet facilite la modélisation lors du placement de lignes, de barres et de surfaces. Outre les nœuds, vous pouvez aussi utiliser différents points de saisie d'objet.
Avec l'option « Standard », les nœuds, les centres et les points de grille de ligne sont activés en tant que points de saisie. Par exemple, lorsque vous définissez une nouvelle ligne approchant un objet avec le curseur, les symboles assignés apparaissent. Ils sont décrits dans le tableau ci-dessous.

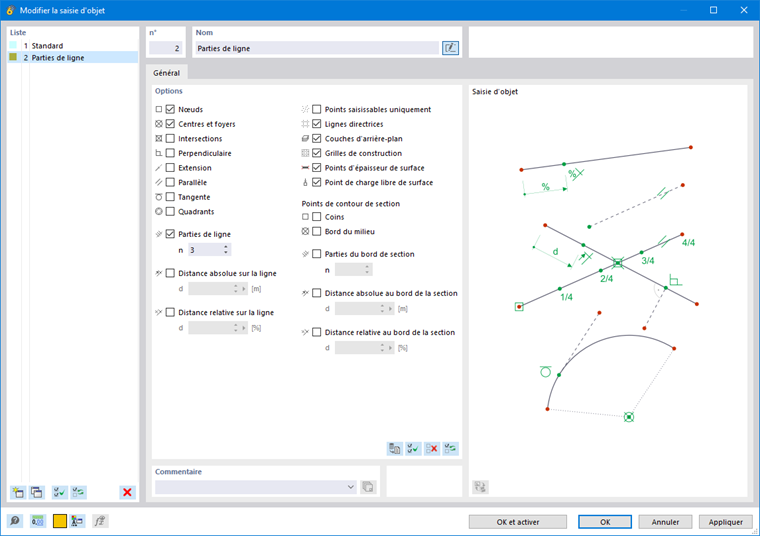

Utilisez les cases dans les « Options » pour contrôler les points de saisie à activer :
| Objet | Points de saisie |
|---|---|
| Nœud | Nœuds libres et nœuds de lignes |
| Centres et foyers | Lorsque vous déplacez le curseur près du centre d'une ligne, du foyer d'une courbe ou du centre d'une surface ou d'un solide, il saisit l'élément. |
| Intersections | Points d'intersection de deux lignes n'ayant pas de nœud commun |
| Perpendiculaire | Connexion perpendiculaire à une ligne |
| Extension | Connexion à la ligne droite d'une ligne présélectionnée (effleurée brièvement avec le curseur de la souris) |
| Parallèle | Définition d'une ligne parallèle : Après avoir défini le nœud de départ, placez le pointeur sur un exemple de ligne. Dès que le curseur s'approche d'un éventuel nœud de fin de la nouvelle ligne de sorte qu'il soit parallèle au motif, le symbole parallèle apparaît sur les lignes. |
| Tangente | Point de contact d'une ligne sur l'arc circulaire |
| Quadrants circulaires | Positions pour la division d'un cercle en quarts |
| Parties | Positions de division des lignes : Lorsque vous déplacez le curseur sur une ligne, il saisit les divisions « n » définies. La partition est affichée sur le curseur sous forme de fraction. |
| Distance | Positions de division des lignes en distance absolue ou relative : Lorsque vous déplacez le curseur sur une ligne, il saisit les distances définies entre le début à la fin de la ligne « d ». |
| Points saisissables uniquement | Définir des nœuds uniquement sur les objets qui ont déjà été définis, pas n'importe où dans le plan de travail |
| Lignes directrices | Intersections de deux lignes directrices |
| Couches d'arrière-plan | Intersection de deux lignes de couches d'arrière-plan |
| Grille de bâtiment | Intersection de deux lignes d'une grille de bâtiment |
| Points d'épaisseur de surface | Points pour les épaisseurs de surface près des nœuds de définition de ligne (pas pour l'affichage de modèle en rendu filaire) |

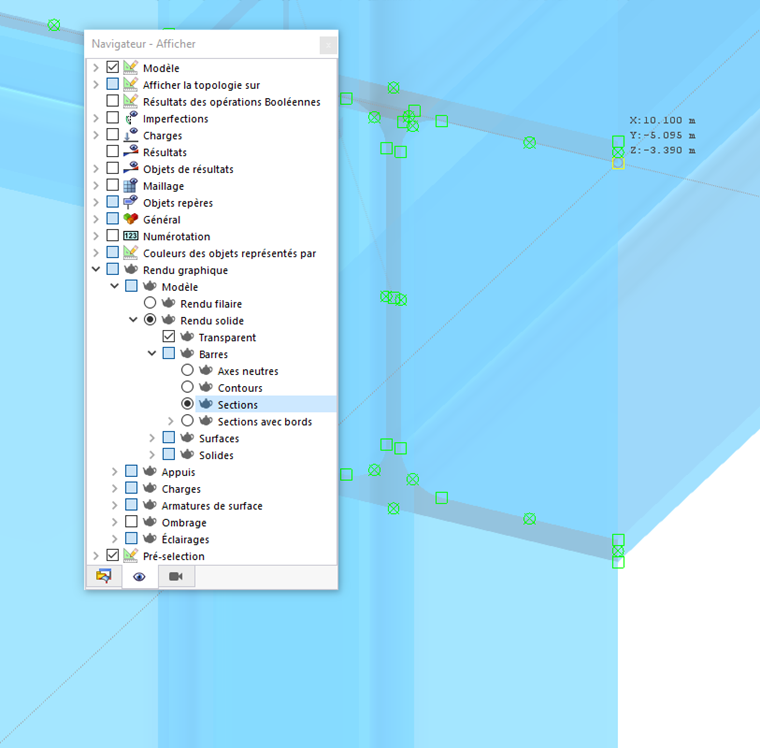

Les options pour les « points de contour de section » offrent des possibilités de saisie pour les emplacements sur la section rendue, tels que les coins, les bords ou les distances relatives aux coins sur les bords de la section. Les points de saisie apparaissent près des nœuds de définition de ligne.
Barre d'outils CAO
Dans la barre d'outils CAO sous les tableaux, vous pouvez activer et désactiver la saisie d'objets ainsi que les fonctions de saisie individuelles.
Les boutons ont les fonctions suivantes :
|
Active ou désactive la fonction de saisie pour les Points de grille . |
|
Active et désactive la saisie d'objet |
|
Saisie aux nœuds libres et aux nœuds des lignes |
|
Saisie aux centres et foyers |
|
Saisie aux intersections |
|
Saisir aux points perpendiculaires |
|
Saisie aux extensions |
|
Saisie aux lignes parallèles |
|
Saisie aux tangentes |
|
Saisie aux quadrants circulaires |
|
Saisie aux points de division des lignes |
|
Saisie aux positions des lignes avec la distance absolue |
|
Saisie aux positions des lignes avec une distance relative |
|
Saisie aux points saisissables uniquement |
|
Saisie aux points d'intersection d'une grille de bâtiment |
|
Saisie aux points d'intersection des lignes directrices |
|
Saisie aux points d'intersection des couches d'arrière-plan |
|
Saisie aux points d'épaisseur de surface |
