Les charges nodales sont des forces, des moments ou des masses qui agissent sur les nœuds.
Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la charge.
Général
L'onglet Général gère les paramètres de charge de base.
Catégories
Les options suivantes sont disponibles dans la liste « Type de charge » :
- Force : la charge est une quantité dirigée.
- Moment : la charge est le produit de la force et du bras de levier.
- Composants : la force ou le moment peut être décrit par des parties des quantités qui se réfèrent aux axes du système de coordonnées global ou défini par l'utilisateur.
- Masse : La masse est la propriété du matériau pour les Analyses dynamiques.
Si la charge nodale ne se réfère pas au « Système de coordonnées » global XYZ, vous pouvez sélectionner un système de coordonnées défini par l'utilisateur ou en créer un nouveau.
Sélectionnez la « Direction de charge » dans la liste pour définir l'effet de la charge. Vous pouvez sélectionner les trois directions globales des axes X, Y et Z ainsi que les directions U, V et W pour les systèmes de coordonnées définis par l'utilisateur.
Paramètres
Précisez la valeur de charge de la force, du moment ou de la masse. Pour le type de charge « Composants », vous pouvez calculer les valeurs de charge au prorata.
Options
Utilisez les cases à cocher dans cette section de la boîte de dialogue pour définir d'autres propriétés de la charge nodale. Selon la sélection, les onglets Direction spécifique, Excentrement de la force, Affichage déplacé ou Importer la réaction d'appui sont ajoutés.
Vous pouvez modifier l'affichage du vecteur de charge à l'aide de l'option « Afficher sur le côté opposé ».

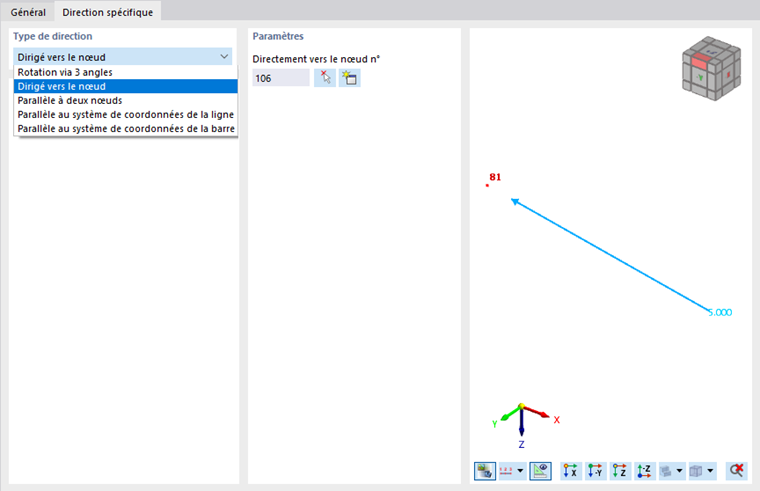

Direction spécifique
L'onglet Direction spécifique vous permet d'orienter la charge nodale indépendamment du système de coordonnées.
Sélectionnez le « Type de direction » dans la liste. Dans la section « Paramètres », vous pouvez ensuite faire pivoter la charge autour des axes X, Y et Z, la diriger vers un ou deux nœuds ou la disposer parallèlement à une barre ou à une ligne. Sélectionnez graphiquement les objets de référence à l'aide du bouton
.
Excentrement de la force
Si la charge n'agit pas directement sur le nœud, vous pouvez spécifier un excentrement dans l'onglet Excentrement de la force.
Entrez les « Ordonnées d'excentrement ». Les distances se réfèrent aux directions globales X, Y et Z. Dans le cas d'un système de coordonnées défini par l'utilisateur, les excentrements sont liés aux axes de révolution X'Y'Z'.
Affichage déplacé
Dans l'onglet Affichage déplacé, vous pouvez définir des paramètres pour améliorer l'affichage de la charge nodale.
Contrairement à un excentrement de la force, la charge n'est déplacée que pour l'affichage graphique. Il n'y a pas de moments supplémentaires. Précisez le « Décalage » dans la ou les directions globales.
Utilisez la zone de texte « Taille/Distance » pour ajuster la taille d'affichage de la flèche de charge.

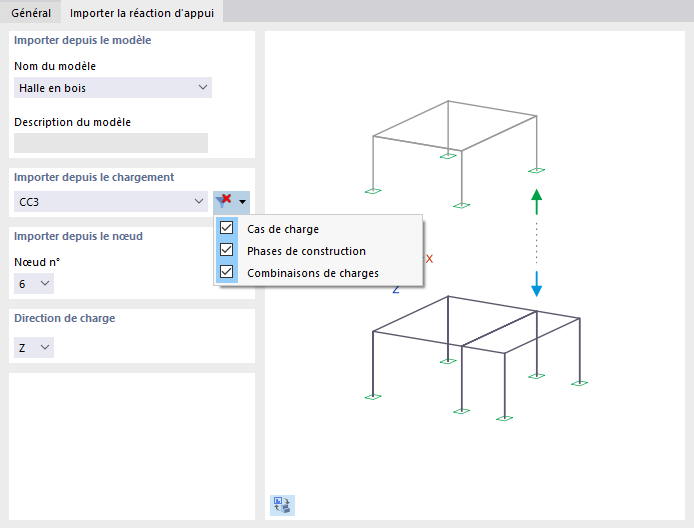

Importer la réaction d'appui
L'onglet Importer la réaction d'appui vous permet d'importer la force d'appui ou le moment d'appui d'un nœud d'un autre modèle en tant que charge. Par exemple, vous pouvez examiner des dalles 2D en transférant les charges par étage.
Importer depuis le modèle
Dans la liste « Nom du modèle », sélectionnez le modèle à partir duquel vous souhaitez importer une réaction d'appui (Modèle d'origine). Ce modèle doit appartenir au même projet Dlubal et avoir un ID de modèle différent (voir le chapitre Paramètres du modèle ).
Importer depuis le chargement
Tous les cas de charge et combinaisons de charge qui existent dans le modèle d'origine sont disponibles dans la liste. Les combinaisons de résultats et les situations de projet ne sont pas disponibles car aucune réaction d'appui enveloppante ne peut être importée. Le bouton de liste
permet de filtrer les entrées (voir la figure ci-dessus).
Le fait que les résultats du cas de charge ou de la combinaison de charges soient disponibles dans le modèle d'origine n'a pas d'importance. Lors du calcul, les résultats pertinents sont automatiquement déterminés en arrière-plan.
Importer depuis le nœud
Dans la liste, sélectionnez le numéro du nœud supporté dont vous souhaitez utiliser la force d'appui ou le moment d'appui. Vous pouvez spécifier si un effort ou un moment est importé dans l'onglet « Général » à l'aide des Type de charge.
Direction de charge
Sélectionnez l'axe global dont la composante de la réaction d'appui doit être prise en compte lors de l'importation.
