Les charges linéiques sont des forces, des moments ou des masses qui agissent sur les lignes. Les charges linéiques sont similaires aux Charges de barre. Cependant, elles ne disposent pas des options pour lesquelles des données de matériau sont requises, telles que les charges de température ou les déformations axiales.
Dans la liste, sélectionnez le « Cas de charge » auquel vous souhaitez assigner la charge.
Catégories
Les options suivantes sont disponibles dans la liste « Type de charge » :
- Force : la charge est une quantité dirigée le long de la ligne.
- Moment : la charge est le produit de la force et du bras de levier.
- Masse : La masse est la propriété du matériau pour les Analyses dynamiques.
La liste « Distribution de charge » offre diverses options pour afficher la disposition de la charge.

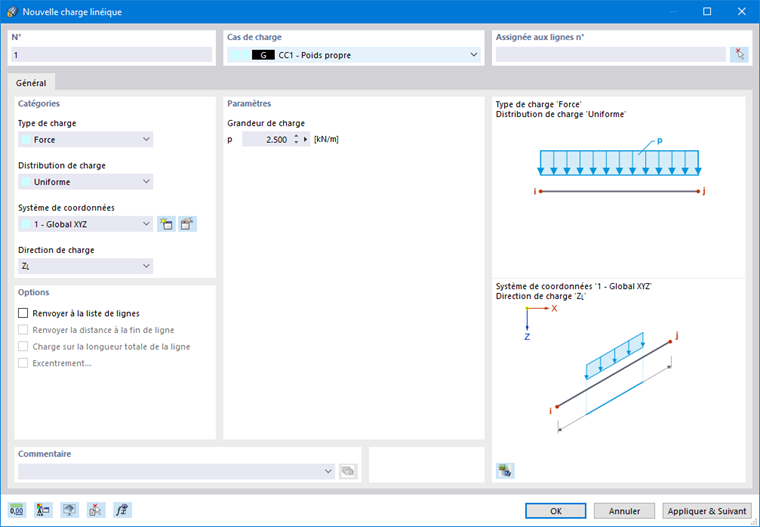

Le schéma de distribution de charges est illustré dans le graphique supérieur de la boîte de dialogue. Dans la section « Paramètres » de la boîte de dialogue, vous pouvez ensuite préciser les valeurs, les distances et d'autres paramètres de la charge.
Dans la liste « Système de coordonnées », définissez si la charge agit en direction des axes locaux xyz ou globaux XYZ. Autrement, vous pouvez sélectionner un système de coordonnées défini par l'utilisateur ou en créer un nouveau. L'axe local x représente l'axe longitudinal de la ligne. L'axe z est généralement parallèle à l'axe Z global.
Sélectionnez la « Direction de charge » dans la liste pour définir l'effet de la charge. Selon le système de coordonnées, les axes de lignes locaux x, y, z, les axes globaux X, Y, Z ou les axes définis par l'utilisateur U, V, W peuvent être sélectionnés.
La charge linéique peut être liée à la longueur réelle (une charge de poids, par exemple) ou à la longueur projetée (une charge de neige, par exemple). La direction de la charge est illustrée dans le croquis de la boîte de dialogue.
Paramètres

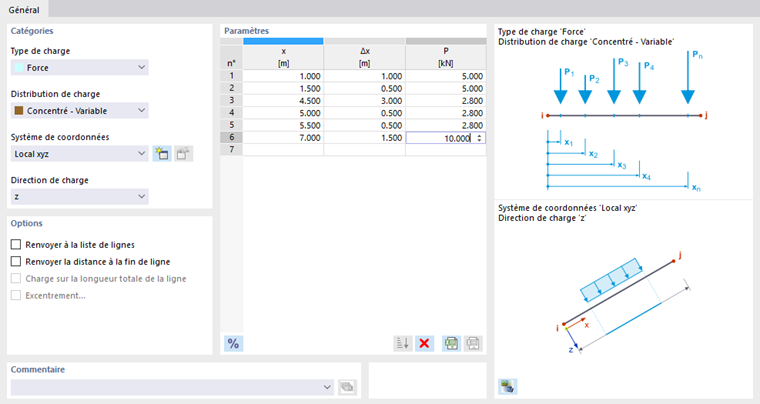

Précisez la valeur de charge de la force, du moment ou de la masse. Pour les charges concentrées ou variables, plusieurs champs d'entrée sont disponibles pour décrire la charge linéique. La signification des paramètres correspondants est illustrée dans le croquis de charge.
Informations
Un moment positif agit dans le sens des aiguilles d'une montre autour de l'axe positif correspondant. Les axes globaux des coordonnées dans la fenêtre de travail vous aident à définir le signe. Pour les charges définies localement, vous pouvez afficher les axes linéiques à l'aide du bouton
.
Lorsque vous définissez des charges concentrées ou trapézoïdales, vous pouvez basculer entre l'entrée relative et absolue pour les distances à l'aide du bouton
.
Pour des charges variables, un tableau est disponible pour décrire la position de charge x par les valeurs de charge correspondantes.
Options
En général, la charge agit séparément sur chacune des lignes que vous définissez dans la section « Assignée aux lignes » de la boîte de dialogue. Si vous cochez la case « Renvoyer à la liste de lignes », la charge linéique agit sur la longueur totale des lignes : dans le cas de charges trapézoïdales, RFEM n'applique pas les paramètres à chaque ligne, mais à toutes les lignes de la liste (voir l'image Charge trapézoïdale ).
La case « Renvoyer la distance à la fin de ligne » n'est accessible que pour les charges qui n'agissent pas sur toute la longueur de la ligne. Si vous la cochez, vous pouvez préciser les distances par rapport à la fin de ligne dans la section « Paramètres » de la boîte de dialogue.
Lorsque vous définissez des charges trapézoïdales, vous pouvez utiliser la case « Charge sur la longueur totale de la ligne » pour contrôler si la charge linéairement variable est disposée en continu du début de la ligne à la fin de la ligne.
La case « Excentrement » est disponible pour le type de charge « Force ». Si vous la cochez, vous pouvez définir une action de charge excentrée dans l'onglet Excentrement de la force . Entrez le décalage de la charge au début et à la fin de la ligne. Les distances ey et ez se rapportent aux axes des lignes locales.
Si vous cochez la case « Importer la réaction d'appui », l'onglet Importer la réaction d'appui est disponible dans la boîte de dialogue. La distribution de charge est automatiquement définie sur « Variable » afin que cette distribution de charge corresponde à la réaction d'appui le long de la ligne. Cependant, si vous souhaitez obtenir un historique constant, définissez la distribution de charge dans la liste sur « Uniforme - Total ».
Vous pouvez modifier l'affichage des vecteurs de charge à l'aide de l'option « Afficher sur le côté opposé ».
Importer la réaction d'appui
L'onglet Importer la réaction d'appui vous permet d'importer la réaction d'appui ou le moment d'appui d'une ligne d'un autre modèle en tant que charge. Par exemple, vous pouvez examiner des dalles de plancher 2D en transférant les charges par étage.
Importer depuis le modèle

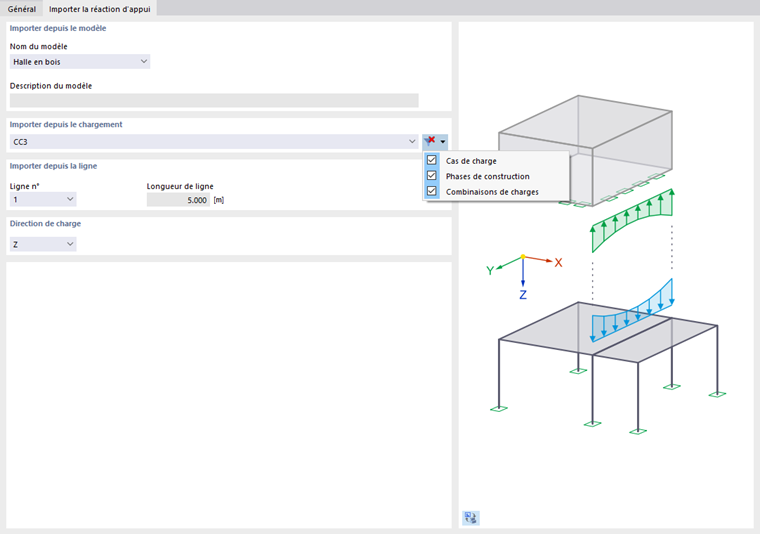

Dans la liste « Nom du modèle », sélectionnez le modèle à partir duquel vous souhaitez importer une réaction d'appui (Modèle d'origine). Ce modèle doit appartenir au même projet Dlubal et avoir un ID de modèle différent (voir le chapitre Paramètres du modèle ).
Importer depuis le chargement
Tous les cas de charge et combinaisons de charge qui existent dans le modèle d'origine sont disponibles dans la liste. Les combinaisons de résultats et les situations de projet ne sont pas disponibles car aucune réaction d'appui enveloppante ne peut être importée. Le bouton de liste
permet de filtrer les entrées (voir la figure ci-dessus).
Le fait que les résultats du cas de charge ou de la combinaison de charges soient disponibles dans le modèle d'origine n'a pas d'importance. Lors du calcul, les résultats pertinents sont automatiquement déterminés en arrière-plan.
Importer depuis la ligne

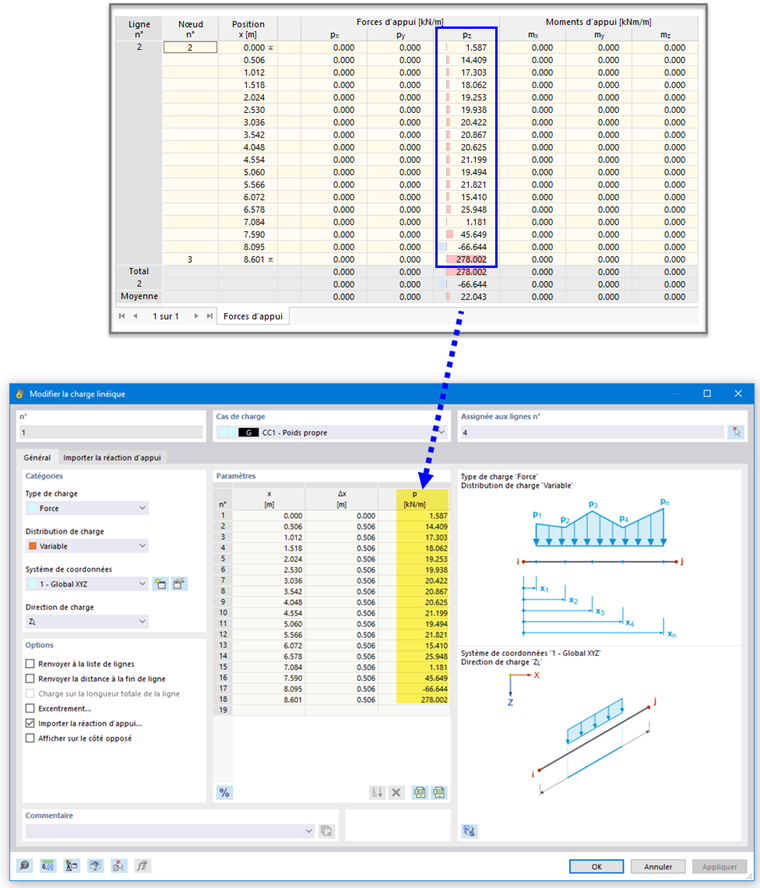

Dans la liste, sélectionnez le numéro de la ligne supportée dont vous souhaitez utiliser l'effort d'appui ou le moment d'appui. Vous pouvez spécifier si un effort ou un moment est importé dans l'onglet « Général » à l'aide des Type de charge.
Direction de charge
Sélectionnez l'axe global ou l'axe de ligne local dont la composante de réaction d'appui doit être prise en compte lors de l'importation.
Après le calcul, vous pouvez vérifier les valeurs de charge importées dans l'onglet « Général ».
