Úprava rohu

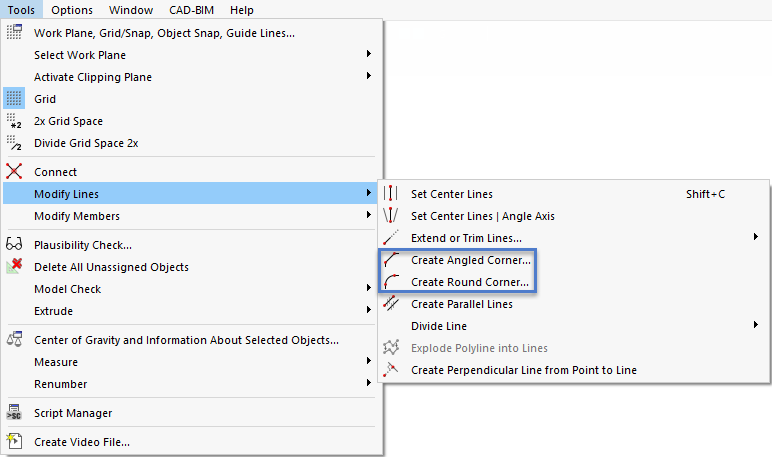

Rohy v plošných modelech mohou vést k singularitám. RFEM nabízí dvě funkce, kterými lze upravit rohy pomocí úkosu nebo zaoblení. Ty jsou k dispozici v hlavní nabídce NástrojeUpravit linie. Další možností je použít tlačítko Vytvořit roh s úkosem nebo Vytvořit zaoblený roh v panelu nástrojů CAD (viz obrázek Nástroje pro modelování ).

Tip

Před vyvoláním funkcí nemusí být linie vybrány.

Vytvořit roh s úkosem

Funkce Vytvořit roh s úkosem vytvoří v oblasti rohu novou linii a srazí tak hranu v rohovém uzlu.

Seznam linií

Vyberte linie v grafickém okně myší nebo zadejte čísla linií. Pořadí čísel linií lze změnit pomocí tlačítka Otočit . Tlačítko Smazat vymaže čísla linií.

Tip

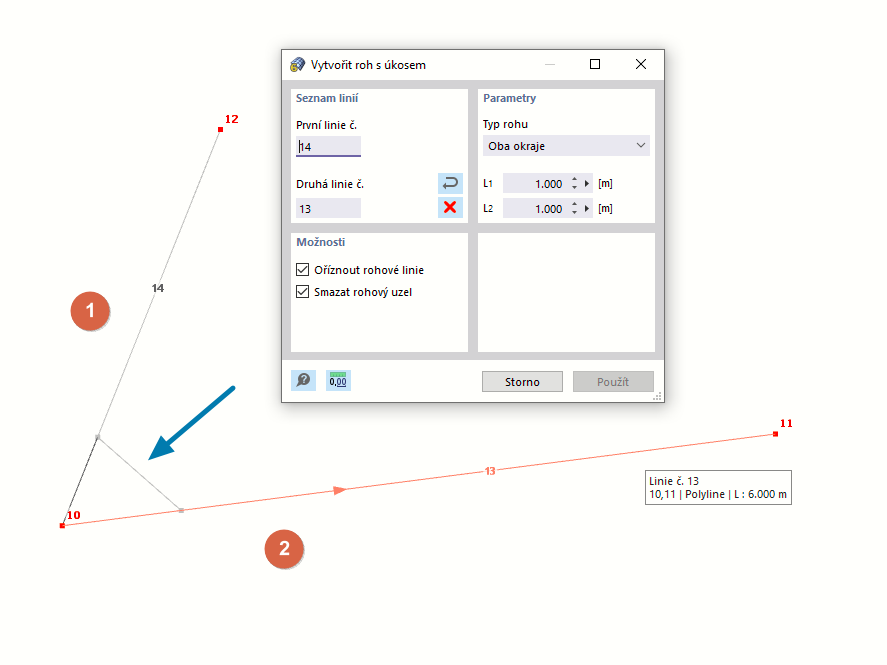

'Parametry' a 'Možnosti' je třeba nastavit před kliknutím na druhou linii. Novou linii je možné zkontrolovat v náhledu v grafickém okně (viz obrázek výše).

Parametry

V seznamu 'Typ rohu' jsou k dispozici dvě možnosti:

  • Oba okraje: První linie se zkrátí o délku L1, druhá linie o délku L2.
  • Okraj a úhel: První linie se zkrátí o délku L1. Napojení na druhou linii probíhá pod úhlem α. Úhel je zadán v pravotočivém souřadném systému.

Možnosti

Pokud je zaškrtnuto políčko 'Oříznout rohové linie', jsou zbytky původních linií v oblasti rohu po vytvoření úkosu smazány.

Volba 'Smazat rohový uzel' odstraní také uzel v původním průniku.

Informace

Úkosy lze vytvořit také u linií, které nejsou spojené, ale jejich prodloužení se protínají.

Vytvořit zaoblený roh

Funkce Vytvořit zaoblený roh vytvoří nový oblouk v průsečíku dvou linií a zaoblí rohovou oblast.

Seznam linií

Vyberte linie v grafickém okně myší nebo zadejte čísla linií. Pořadí čísel linií lze změnit pomocí tlačítka Otočit . Tlačítko Smazat vymaže čísla linií.

Tip

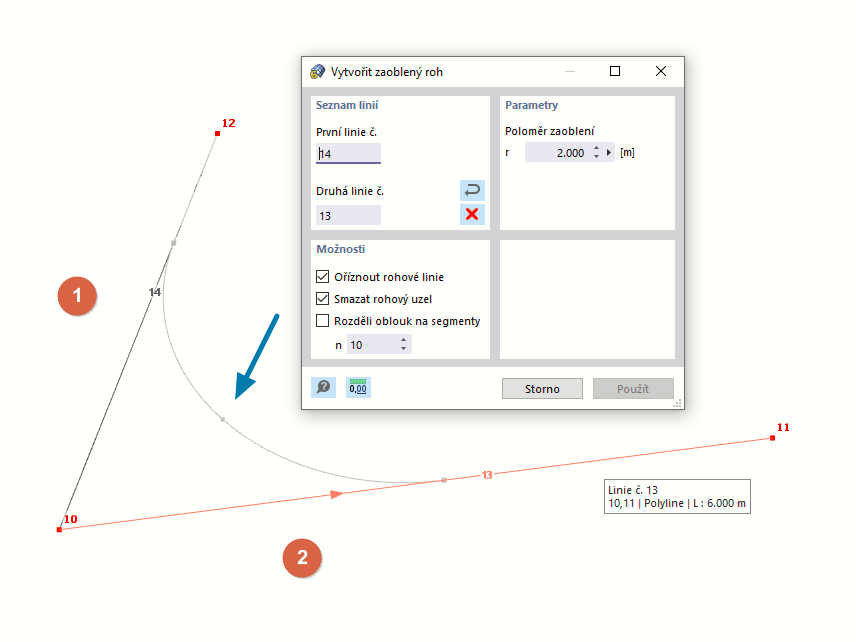

'Parametry' a 'Možnosti' je třeba nastavit před kliknutím na druhou linii. Novou linii je možné zkontrolovat v náhledu v grafickém okně (viz obrázek výše).

Parametry

Zadejte poloměr zaoblení r oblouku, který se má vytvořit mezi liniemi.

Možnosti

Pokud je zaškrtnuto políčko 'Oříznout rohové linie', jsou zbytky původních linií v oblasti rohu po vytvoření zaoblení smazány.

Volba 'Smazat rohový uzel' odstraní také uzel v původním průniku.

Zaškrtávací políčko 'Rozdělit oblouk na segmenty' umožňuje rozdělit oblouk na n přímých segmentů.
