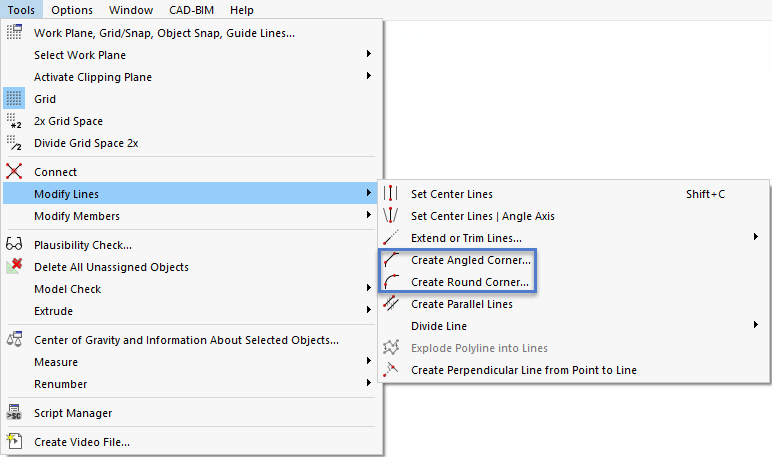

Narożniki w modelach powierzchniowych mogą prowadzić do efektów osobliwości. Program RFEM oferuje dwie funkcje, dzięki którym można dostosowywać naroża za pomocą fazowanych krawędzi lub zaokrąglenia. Są one dostępne w menu Narzędzia → Modyfikować linie. Alternatywnie można użyć przycisku
lub
na pasku narzędzi CAD (patrz ilustracja
Narzędzia modelowania
).

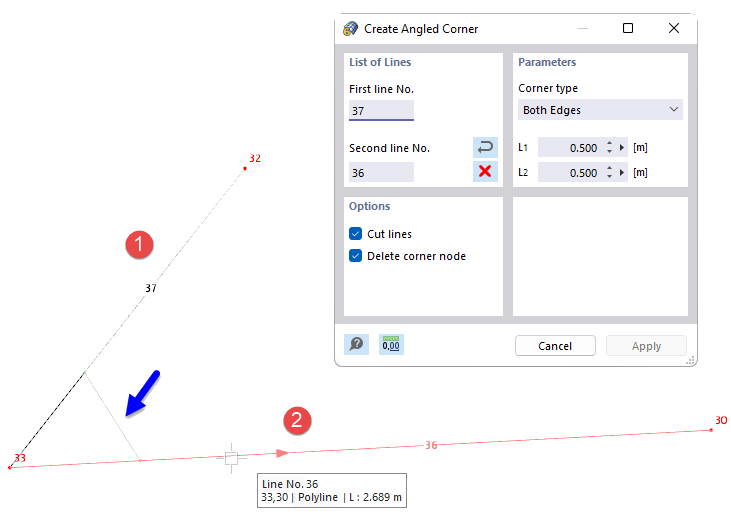

Utwórz fazowane naroże
Funkcja Utworzyć fazowane naroże tworzy nową linię w obszarze narożnym, odcinając krawędź w węźle narożnym.
Lista linii
W tym celu należy wybrać kolejno linie w oknie roboczym za pomocą myszy lub wprowadzić ich numery. Za pomocą przycisku
można zmieniać kolejność numerów linii. Przycisk
usuwa numery linii.
Parametry
Na liście rozwijanej dostępne są dwa typy naroży do utworzenia fazowania:
- Obie krawędzie: Pierwsza linia jest skrócona o długość L1, a druga linia o długość L2.
- Krawędź i kąt: Pierwsza linia zostaje skrócona o długość L1. Jest on połączony z drugą linią za pomocą kątownika α. Kąt jest odniesiony do prawoskrętnego układu współrzędnych.
Opcje
Jeżeli zostanie aktywowane pole wyboru 'Cięcie linii', po utworzeniu fazy, wystające długości pierwotnych linii w obszarze narożnym zostaną usunięte.
Opcja 'Usunąć węzeł narożny' usuwa również węzeł w pierwotnym punkcie przecięcia.

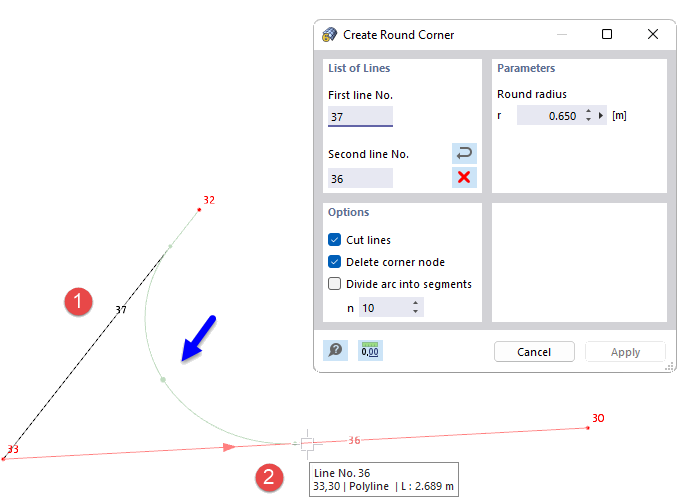

Utwórz zaokrąglone naroże
Funkcja Utwórz zaokrąglony naroże tworzy nowy łuk na przecięciu dwóch linii i zaokrągla naroże.
Lista linii
W tym celu należy wybrać kolejno linie w oknie roboczym za pomocą myszy lub wprowadzić ich numery. Za pomocą przycisku
można zmieniać kolejność numerów linii. Przycisk
usuwa numery linii.
Parametry
Określ promień zaokrąglenia r łuku, który ma zostać utworzony między liniami.
Opcje
Jeżeli zostanie aktywowane pole wyboru 'Cięcie linii', po utworzeniu zaokrąglenia długości wystające pierwotnych linii zostaną usunięte w obszarze naroża.
Opcja 'Usunąć węzeł narożny' usuwa również węzeł w pierwotnym punkcie przecięcia.
Pole wyboru 'Podzielić łuk na odcinki'umożliwia podział łuku na odpowiednią liczbę (n) prostych odcinków.
