Ajustar canto

Os cantos em modelos de superfície podem levar a efeitos particulares. O RFEM oferece duas funções através das quais pode ajustar os cantos utilizando bordas chanfradas ou arredondamentos. Estas estão disponíveis no menu Ferramentas → Modificar linhas. Em alternativa, pode utilizar o botão ou na barra de ferramentas CAD (ver figura Ferramentas de modelação ).

Funções para ajustar os cantos

Criar canto angular

A função Criar canto inclinado cria uma nova linha na área do canto, cortando a extremidade no nó do canto.

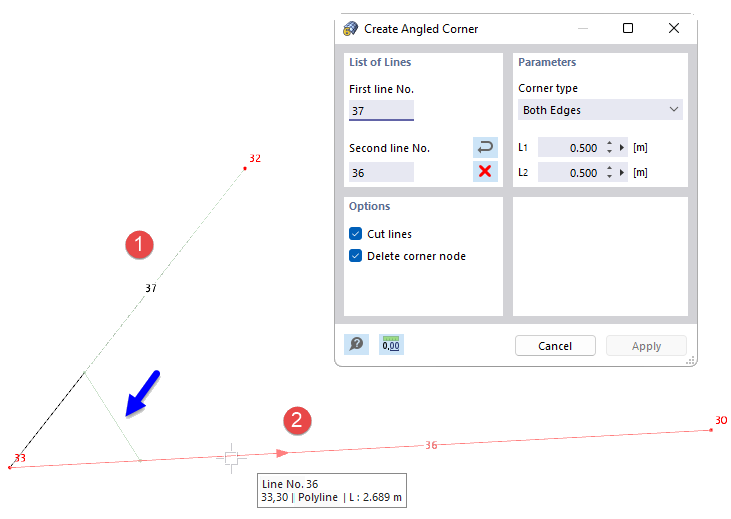

Criar canto angular

Lista de linhas

Selecione as linhas, uma após a outra na janela de trabalho, através do clique do rato, ou introduza os números das linhas. Utilize o botão para alterar a ordem da numeração das linhas. O botão elimina os números de linha.

Propriedades

Na lista pendente, encontram-se disponíveis dois tipos de canto para criar o chanfro:

• Ambas as bordas: A primeira linha é encurtada pelo comprimento L₁, a segunda linha pelo comprimento L₂.
• Borda e ângulo: A primeira linha é encurtada pelo comprimento L₁. Está unida à segunda linha pelo ângulo α. O ângulo refere-se ao sistema de coordenadas que é orientado no sentido horario.

Opções

Se a caixa de selecção 'Cortar linhas' se encontra seleccionada, os comprimentos projectados das linhas originais são eliminados na área de canto após ser criado o chanfro.

A opção 'Eliminar nó de canto' também elimina o nó na intersecção original.

Criar um canto arredondado

A função Criar canto arredondado cria um novo arco na intersecção de duas linhas arredondando a área de canto para fora.

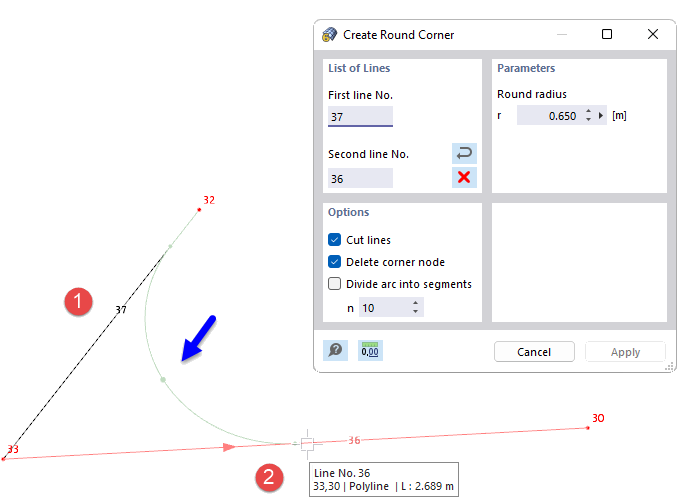

Criar um canto arredondado

Lista de linhas

Selecione as linhas, uma após a outra na janela de trabalho, através do clique do rato, ou introduza os números das linhas. Utilize o botão para alterar a ordem da numeração das linhas. O botão elimina os números de linha.

Propriedades

Especifique o raio de concavidade r do arco a ser criado entre as linhas.

Opções

Se a caixa de selecção 'Cortar linhas' se encontra seleccionada, os comprimentos projectados das linhas originais serão eliminados na área de canto após a criação do arredondamento.

A opção 'Eliminar nó de canto' também elimina o nó na intersecção original.

Com a caixa de selecção 'Dividir arco em segmentos' pode dividir o arco num correspondente número (n) de segmentos rectos.
