Secção

No registro Secção, deve-se atribuir a secção. Aqui também pode definir o desenvolvimento da secção e ordenar uma rotação da barra.

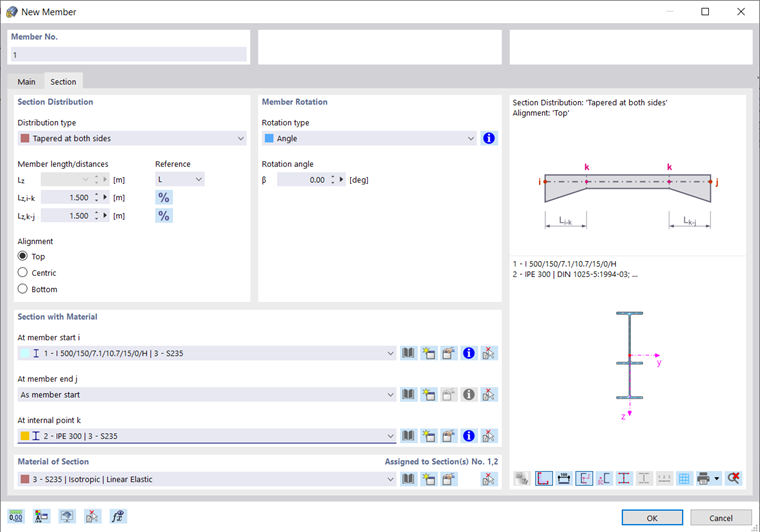

Definir barra com secção variável em ambos os lados

Distribuição de Secção

A distribuição de secção regula o desenvolvimento da secção ao longo da barra. Com a predefinição 'Uniforme' assume-se um desenvolvimento constante ao longo de todo o comprimento da barra. Para uma distribuição difásica ou desenvolvimentos variáveis por segmentos, a lista oferece várias opções para escolher.

Seleção da distribuição da secção

Nos campos de entrada para 'Comprimento/distâncias da barra' você pode definir os pontos de definição das áreas. Os parâmetros da distribuição escolhida são apresentados no gráfico de ícones à direita. Com o botão pode alternar entre a entrada relativa e absoluta das comprimentos. As secções nas diferentes áreas devem então ser atribuídas na secção Secção com Material.

Em um desenvolvimento de secção não uniforme, você pode ajustar a 'disposição' das bordas superior e inferior. O efeito das três opções de seleção também é mostrado no gráfico de ícones.

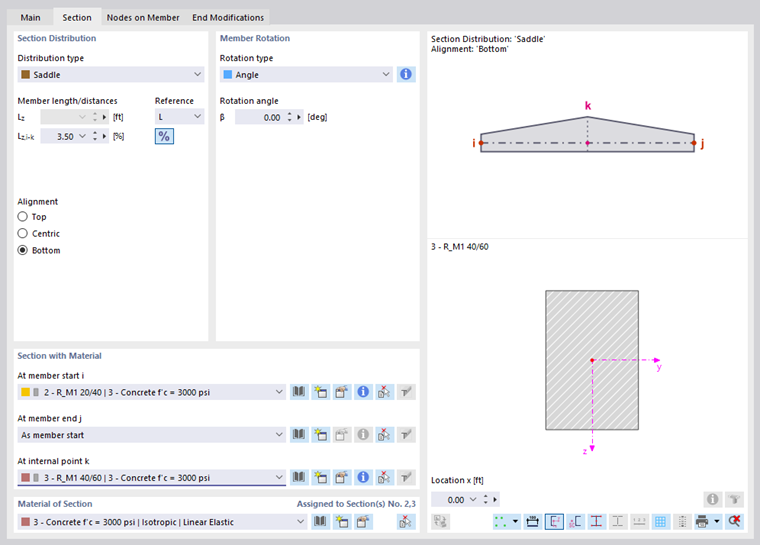

Definir viga em sela assimétrica

Depois de ter atribuído a linha, você pode verificar graficamente a disposição das secções com o botão .

Definição de barra com deslocamento em ambos os lados e banzo nivelado

Viga composta de secções parametrizadas e perfis RSECTION

Tanto em secções da biblioteca quanto de RSECTION, deve-se observar que a diferença dos ângulos entre as diferentes partes da secção difásica deve ser menor que 0.1 rad (equivale a ≈ 5.73°). A posição das partes da secção de início e fim pode assim apresentar apenas pequenas diferenças; de outro modo, não há mais um plano ao longo da barra. Por exemplo, em um desenvolvimento sem linha reta para a seguinte secção de início e fim.

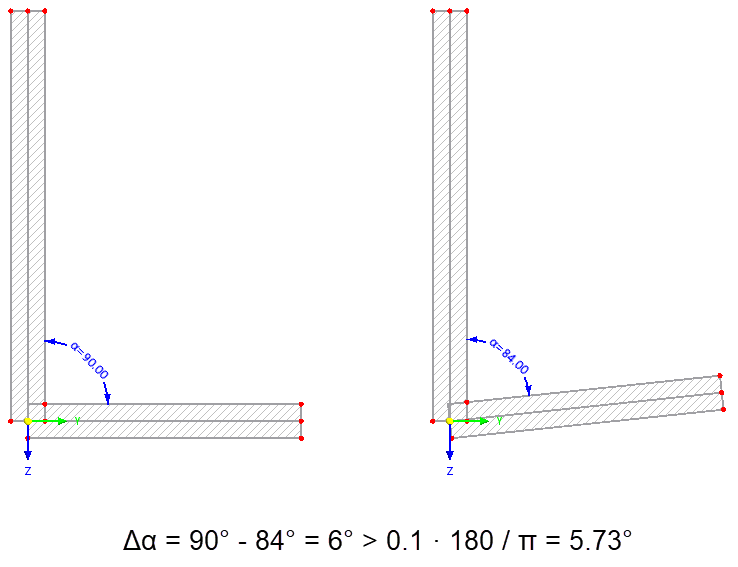

Seção de contraforte com ângulo diferencial

Em uma viga composta de secções RSECTION, a secção de fim deve ser uma cópia da secção de início. Não podem ser adicionados ou removidos objetos geométricos como pontos ou elementos.

Viga lamelada colada

Para vigas de lamelada colada, na lista estão disponíveis várias opções de execução para seleção (veja a imagem Selecionar distribuição de secção):

• Curvado
• Viga de telhado de sela com cinturão inferior inclinado e altura constante
• Viga de telhado de sela com cinturão inferior inclinado e altura constante
• Viga de barriga de peixe

As indicações devem ser feitas aqui em dois registros. No registo 'Secção I' defina a execução geral da viga e indique se há uma 'disposição assimétrica' ou 'vigas em balanço' na barra.

Definir viga de cobertura de duas águas com viga curvada inclinada e altura constante

No registo 'Secção II', você define posteriormente os parâmetros específicos da viga, como dimensões, ângulos de inclinação, raio de curvatura ou orientação das fibras.

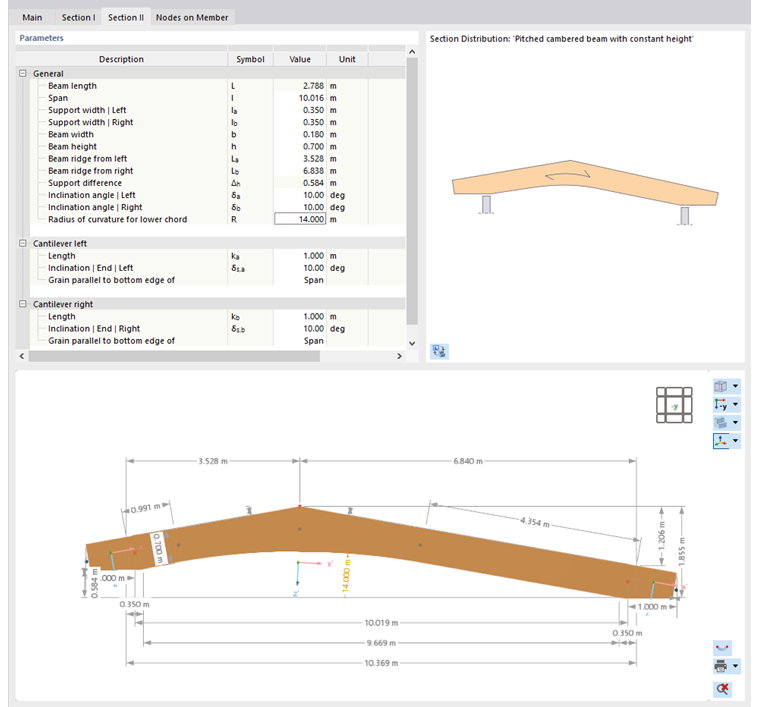

Definir os parâmetros de uma viga de cobertura de duas águas assimétrica com consolas

No gráfico abaixo, são representadas as informações de cada parâmetro. O valor da linha da tabela selecionada é destacado em cores.

Secção com Material

Nesta secção, uma secção deve ser atribuída à barra. Desta forma, a rigidez da barra é definida. Você pode selecionar a secção na lista ou redefini-la usando os botões e (veja o capítulo Secções).

Para um desenvolvimento de secção uniforme, é possível para o final da barra e o ponto interior apenas a opção 'Como início da barra'. Para desenvolvimentos não uniformes, por outro lado, você pode selecionar ou redefinir as secções 'No final da barra j' e 'No ponto interior k' de acordo com o esboço do sistema na lista (veja a imagem Barra com secção difásica em ambos os lados).

Material da Secção

Além da secção, o material é decisivo para a rigidez da barra. Você pode selecionar o material na lista ou redefini-lo com os botões e (veja o capítulo Materiais).

Rotação da Barra

O sistema de coordenadas xyz relacionado à barra é definido como retangular e de rosca à direita (veja a imagem Barra com deslocamento). O eixo local x representa o eixo duro da barra. Ele conecta o nó inicial com o nó final da linha (direção positiva). Os eixos da barra y e z (ou u e v em secções assimétricas) representam os eixos principais da barra.

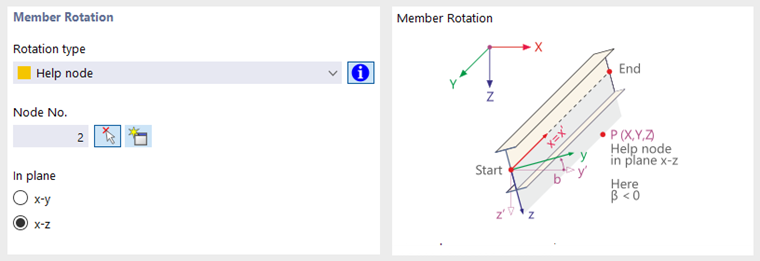

Definição da rotação de barra através de nós de ajuda

A posição dos eixos locais y e z é definida da seguinte forma: O eixo y é perpendicular ao eixo longitudinal x e alinhado paralelo ao plano XY global. A posição do eixo z é determinada de acordo com a regra da mão direita. O componente z' do eixo z aponta sempre para "baixo" (na direção da gravidade) – independentemente se o eixo Z global está orientado para cima ou para baixo. Se a barra está em uma posição vertical, o eixo local y é orientado paralelo ao eixo Y global e o eixo z é determinado pela regra da mão direita.

Para girar uma barra, você pode usar várias opções na lista.

Seleção do tipo de rotação

• Ângulo: Um ângulo positivo β gira os eixos y e z de forma destro em torno do eixo longitudinal x.
• Nó de referência: Defina o nó de referência e indique qual eixo da barra (y ou z) deve ser alinhado neste nó. O nó de referência não deve situar-se na linha definida pelo eixo x da barra.
• Interior: Quando a barra está em uma polilinha, você pode alinhar os eixos y ou z uniformemente para o interior.
• Superfície: Defina a superfície de referência e indique qual eixo da barra (y ou z) deve ser alinhado para o plano da superfície.
