Modele

Kategoria Modele w Dlubal Center zapewnia przegląd projektów i plików modeli.

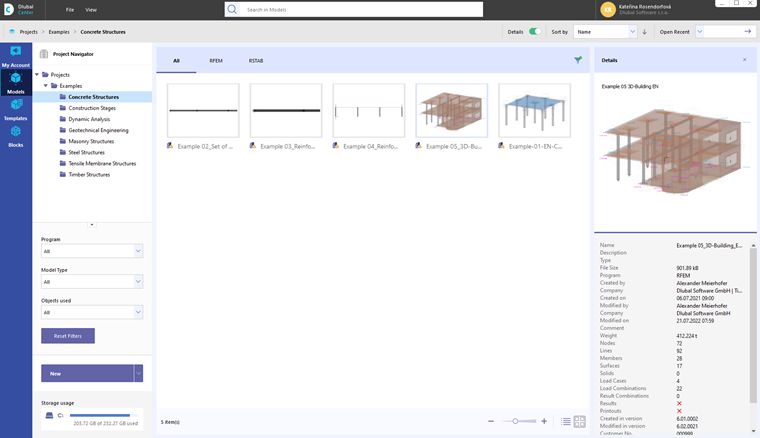

Porządkowanie modeli w Centrum firmy Dlubal

Podczas analizy statyczno-wytrzymałościowej projekt zazwyczaj dzielony jest na kilka pozycji, W programie RFEM pozycje te określane są jako "Modele". Nawigator projektów pomaga w zarządzaniu projektami i modelami aplikacji firmy Dlubal.

Nawigator projektów do zarządzania projektami

Twoje projekty zostaną wyświetlone w nawigatorze po lewej stronie. Klikając na projekt w tym drzewie katalogów, można zobaczyć modele tego projektu pokazane po prawej stronie.

Bieżący projekt

Bieżący projekt jest wyróżniony pogrubioną czcionką i niebieską strzałką obok ikony folderu w menu. Aby ustawić inny projekt jako bieżący (na przykład w celu automatycznego zapisania nowych modeli w tym projekcie), należy kliknąć projekt prawym przyciskiem myszy. Następnie w menu kontekstowym należy wybrać opcję Ustawić jako bieżącą.

Otwieranie menu skrótów projektu

Właściwości projektu

Za pomocą menu kontekstowego można wybrać opcję Właściwości , aby zmienić opis projektu i sprawdzić folder.

Edytuj właściwości projektu

Opcja Otwórz lokalizację pliku w menu kontekstowym otwiera Eksploratora Windows. Można tam zobaczyć wszystkie pliki zawarte w wybranym folderze projektu.

Utwórz nowy projekt

W Nawigatorze kliknij prawym przyciskiem myszy projekt, w którym chcesz utworzyć nowy projekt. Aby zarządzać nowym projektem jako główną pozycją w nawigatorze, należy kliknąć prawym klawiszem myszy nadrzędny wpis 'Projekty'. Następnie należy użyć menu kontekstowego #image024988]] projektu, wybrać opcję Utwórz nowy projekt , aby otworzyć okno dialogowe o tej samej nazwie.

Utwórz nowy projekt

Wprowadź tytuł projektu jako 'Nazwa projektu'. 'Opis' projektu jest opcjonalny. Ten krótki opis pojawia się również w raporcie (patrz rysunek #extbookmark manual|image025161|Opis modelu w raporcie#), ale nie ma już znaczenia w dalszej części.

W polu 'Utwórz nowy folder w' należy zdefiniować folder folderu projektu. Można użyć funkcji folder plików można wybrać w Eksploratorze. Jeśli chcesz utworzyć nowy folder dla projektu, dodaj jego nazwę do ścieżki katalogu. Kliknięcie przycisku OK powoduje potwierdzenie zapytania w oknie dialogowym 'Utworzyć folder'.

Utwórz nowy folder projektu

Dodaj istniejący projekt

Za pomocą tej funkcji można zintegrować folder z plikami modeli z zarządzaniem projektami w Dlubal Center. W Nawigatorze kliknij prawym przyciskiem myszy projekt, w którym chcesz zarządzać folderem. Aby zarządzać folderem jako wpisem głównym, należy kliknąć prawym przyciskiem myszy wpis nadrzędny 'Projekty'. W menu kontekstowym projektu należy wybrać opcję Dodaj istniejący projekt. W oknie dialogowym 'Wybierz folder'zdefiniuj folder i kliknij przycisk 'Wybierz folder'.

Dodaj istniejący projekt

'Nazwa projektu' jest pobierana z nazwy folderu. Ty też możesz to zmienić. Opcja 'Dołącz podfoldery jako podprojekty' umożliwia uwzględnienie w zarządzaniu projektami wszystkich folderów w folderze projektu.

Zmienić nazwę projektu

W nawigatorze należy kliknąć projekt prawym przyciskiem myszy. W menu kontekstowym projektu #image024988 należy wybrać opcję Zmień nazwę. Następnie w oknie dialogowym 'Zmień nazwę elementu' należy wprowadzić nową nazwę projektu.

Odłącz projekt

Za pomocą tej funkcji można usunąć folder z zarządzania projektami w Centrum Dlubal bez jego usuwania. Kliknij folder prawym przyciskiem myszy. Następnie za pomocą menu kontekstowego projektu należy wybrać opcję Odłączyć projekt.

Usuwanie projektu

Kliknij projekt prawym przyciskiem myszy. Następnie w menu kontekstowym projektu należy wybrać opcję Usunąć projekt. W ten sposób folder wraz z zawartością zostanie całkowicie usunięty z dysku twardego. Jeżeli w folderze znajdują się również pliki innych programów, usuwane są tylko pliki RFEM i RSTAB, a folder pozostaje.

Tworzenie nowego modelu

Nowy model można utworzyć nie tylko w interfejsie użytkownika programu RFEM, ale również w Dlubal Center. Należy skorzystać z listy w sekcji nawigatora Nowy.

Tworzenie nowego modelu

Kliknij pozycję Model RFEM, aby otworzyć okno dialogowe 'Nowy model - Dane ogólne' (patrz obrazek #extbookmark manual|image025100|Nowy model - Dane podstawowe#). W oknie tym można wpisać nazwę modelu oraz zdefiniować jego podstawowe parametry.

Ustawianie filtrów

Przycisk na pasku nad przeglądem modeli (patrz ilustracja Zarządzaj modelami w Centrum Dlubal) można wyświetlać lub ukrywać funkcję filtrowania. Alternatywnie można użyć przycisków #imag w Nawigatorze projektu.

Modele można filtrować według różnych kryteriów.

Modele wybranego projektu

Wszystkie modele projektu wybrane w Nawigatorze projektu są wyświetlane w środku Dlubal Center. Modele są ułożone w zakładkach, posortowane według aplikacji Dlubal. W zakładce 'RFEM' można znaleźć wszystkie modele projektu w RFEM. Są one wymienione w podglądzie wraz z nazwami modeli.

Rozmiar wyświetlacza można dostosować za pomocą suwaka w prawym dolnym rogu. Za pomocą przycisków i można określić, czy modele mają być wyświetlane jako ikony czy na liście.

">image025061@

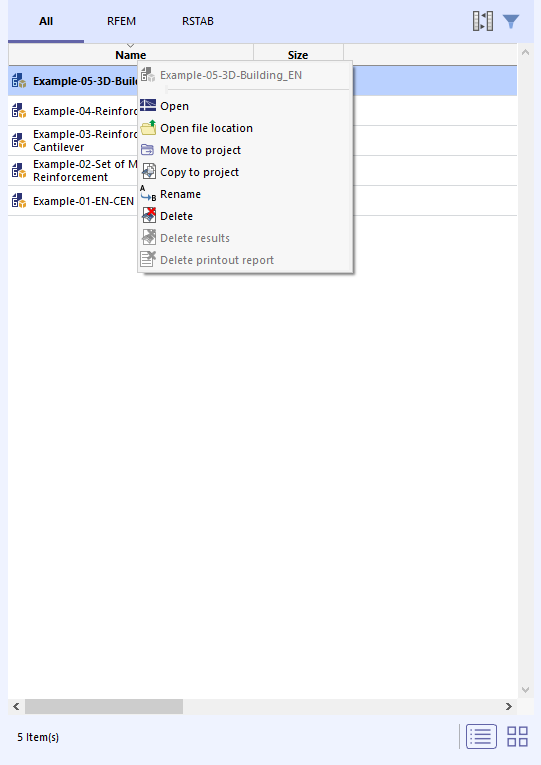

Modele w widoku listy z menu kontekstowym modelu

Przycisk można określić, które kolumny mają być wyświetlane na liście.

Dostosowywanie kolumn dla widoku listy

Szczegóły wybranego modelu

W sekcji Dlubal Center po prawej stronie można zobaczyć podgląd wybranego modelu wraz z ważnymi informacjami o modelu i pliku. Wyświetlane są tu również nazwiska osób, które utworzyły i ostatnio edytowały model.
