Volumenkörper

Mit Volumenkörpern wird die Geometrie räumlich ausgeprägter Objekte beschrieben. Beim Generieren des FE-Netzes werden an Volumen 3D-Elemente erzeugt. Mit Volumenkörpern lassen sich auch Orthotropie- und Kontakteigenschaften abbilden oder Untersuchungen für Gasmodelle vornehmen.

In der Regel sind die 'Begrenzungsflächen' des Volumens mit dem Steifigkeitstyp Ohne Dicke zu definieren (siehe Kapitel Flächen). Falls jedoch in einem Modell, das den Kontakt zwischen zwei Flächen abbildet, kein weiteres Volumen anschließt, sind beide Kontaktflächen mit einer Steifigkeit zu versehen.

Tipp

Sie können schnell ein Volumen aus einer Fläche erzeugen, indem Sie im Kontextmenü der Fläche die Funktion ExtrudierenFläche in Volumenkörper nutzen.

Basis

Das Register Basis verwaltet elementare Parameter des Volumenkörpers.

Volumenkörpertyp

Der Volumenkörpertyp steuert, in welcher Weise Schnittgrößen aufgenommen werden oder welche Eigenschaften für das Volumen gelten. In der Liste stehen verschiedene Typen zur Auswahl.

Standard

Das Standardmodell stellt ein 3D-Objekt mit den volumenspezifischen Eigenschaften eines homogenen und isotropen Materials dar. Die Begrenzungsflächen sollten deshalb mit dem Steifigkeitstyp 'Ohne Dicke' definiert werden.

Falls der Volumenkörper orthotrope Eigenschaften aufweist, werden die Steifigkeiten ebenfalls aus den Materialkennwerten abgeleitet. Die elastischen Steifigkeiten des dreidimensionalen Materialmodells können Sie im Register Orthotrop - linear elastisch (Volumenkörper) des Materialdialogs festlegen.

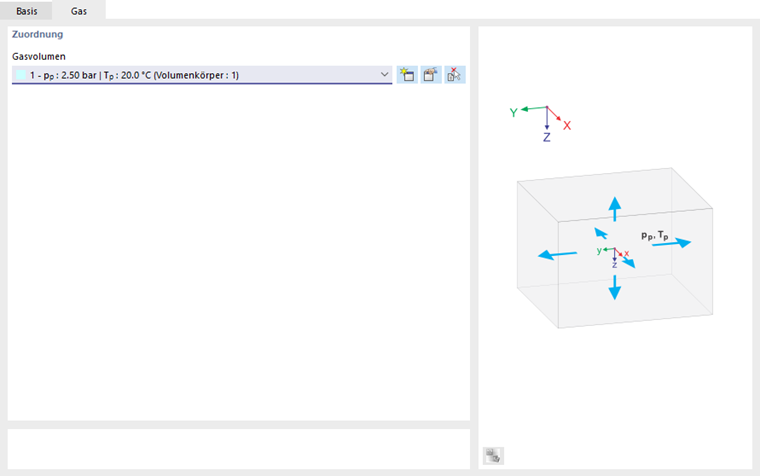

Gas

Mit diesem Typ lassen sich Volumenkörper abbilden, die die Eigenschaften eines idealen Gases aufweisen wie beispielsweise Luftkissen, Druckbehälter oder Isolierglas. Die Druck- und Temperatureigenschaften des Gases können Sie im Register 'Gas' zuweisen oder neu definieren (siehe Kapitel Gasvolumen).

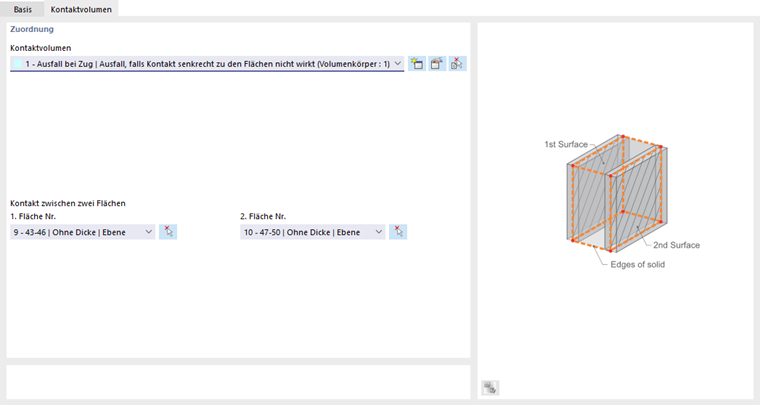

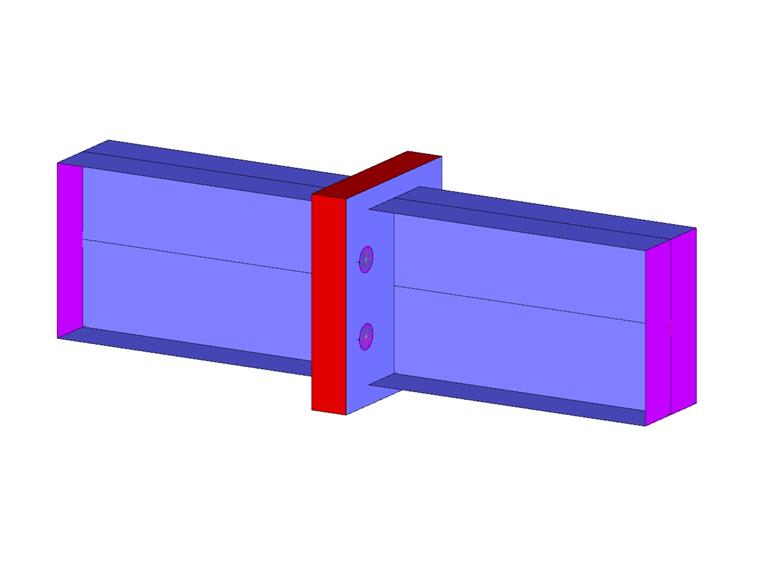

Kontakt

Dieser Volumentyp eignet sich, um den Kontakt zwischen zwei Flächen zu modellieren. Die Kontakteigenschaften können Sie im Register 'Kontaktvolumen' festlegen.

Wählen Sie den Kontaktvolumen-Typ in der Liste aus oder erstellen einen neuen Kontakt mit den passenden Eigenschaften (siehe Kapitel Kontaktvolumen).

Wenn die Geometrie es zulässt, sind zwei gegenüberliegende Kontaktflächen voreingestellt. Sie können die '1. Fläche' über die Liste ändern oder mit der Schaltfläche Auswählen einzeln grafisch bestimmen. Als '2. Fläche' legt RFEM automatisch die Fläche des Volumenkörpers fest, die zur ersten Fläche parallel liegt.

Tipp

Kontakteigenschaften zwischen Flächen können Sie auf einfache Weise über Flächenkontakte oder Flächenfreigaben abbilden.

Loch

Mit diesem Volumentyp können Sie Aussparungen oder Öffnungen für Bolzen und dergleichen erzeugen. Dieser Typ eignet sich auch, um für das Sonderlösungs-Add-On Geotechnische Analyse eine Baugrube zu modellieren.

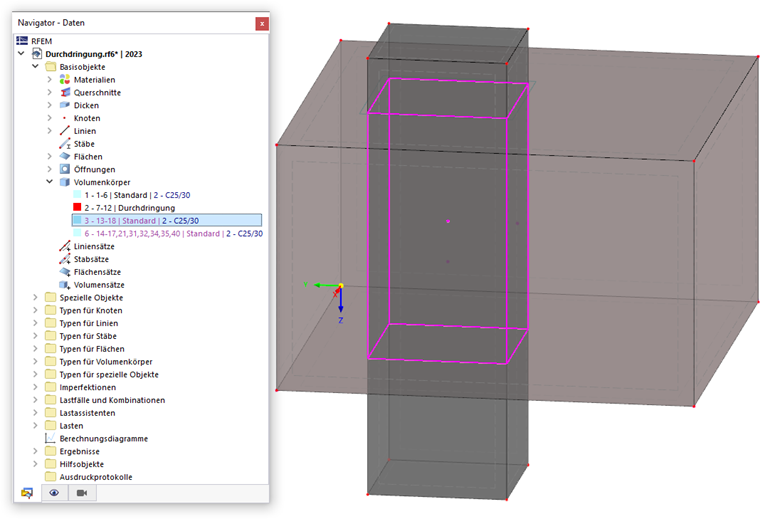

Durchdringung

Wenn sich zwei Volumenkörper schneiden, können Sie die Durchdringung erzeugen, indem Sie einem dieser Volumen den Typ 'Durchdringung' zuweisen. Nach einer Abfrage erzeugt RFEM die Schnittlinien und die Durchdringung. Im Navigator werden die Komponenten des (anderen) 'Standard'-Volumenkörpers als generierte Objekte ergänzt.

Info

Die Ermittlung der Durchdringungsfigur ist rechenaufwendig und zeitintensiv: Bei jeder Änderung des Modells muss die Geometrie neu berechnet werden.

Boden

Dieser Volumentyp findet für das Sonderlösungs-Add-On Geotechnische Analyse Verwendung.

Material

Wählen Sie in der Liste der vorhandenen Materialien den geeigneten Typ aus oder definieren ein neues Material (siehe Kapitel Materialien).

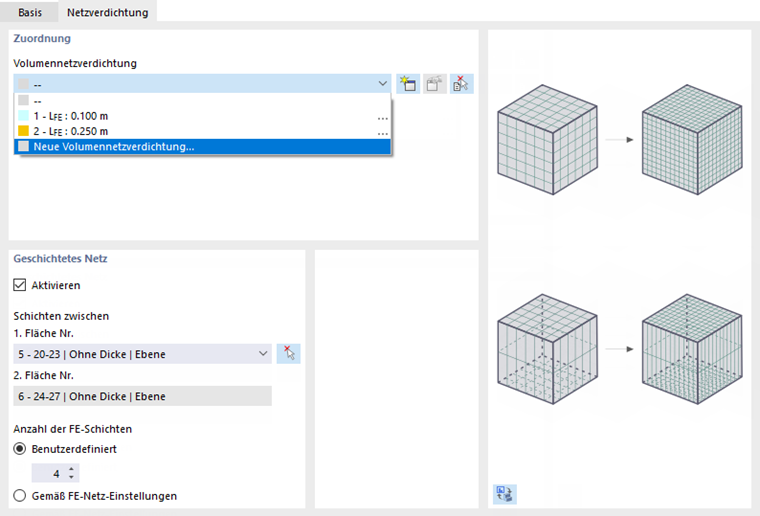

Netzverdichtung

Die Maschenweite des FE-Netzes kann auf die Geometrie des Volumens abgestimmt werden (siehe Kapitel Volumennetzverdichtungen). Sie ist damit unabhängig von den allgemeinen Netzeinstellungen.

Im Register 'Netzverdichtung' können Sie die Volumennetzverdichtung auswählen oder neu definieren. Alternativ haben Sie dort im Abschnitt 'Geschichtetes Netz' die Möglichkeit, eine FE-Teilung des Volumenkörpers durch Schichten anzuordnen, die zwischen zwei parallel gegenüberliegenden Flächen erzeugt werden sollen. Diese Funktion wird in einem Video kurz vorgestellt.

Als Standard ist ein kartesisches Flächenraster mit einem gleichmäßigen Abstand der Rasterpunkte von je 0,5 m in alle drei Richtungen voreingestellt. Falls erforderlich, können Sie die 'Rasterabstände' anpassen. Der Abstand b entspricht dabei der Volumenachse x, der Abstand h der Achse y und der Abstand w der Achse z. Ist die Option 'Automatisch anpassen' aktiviert, so wird jede Änderung des Rasterabstands in die entsprechende 'Anzahl der Rasterintervalle' umgerechnet. Umgekehrt können Sie eine Anzahl an Rasterpunkten für jede Richtung vorgeben, aus denen dann der Abstand bestimmt wird.
Info

Um Rasterpunkte im Innern des Volumens zu erzeugen, aktivieren Sie die Option 'Innere Punkte verwenden'.

Mit der Schaltfläche Auswählen einzeln können Sie den 'Rasterursprung' grafisch im Arbeitsfenster festlegen. Die 'Punkte' werden mit ihren Koordinaten in einer Tabelle angegeben.
Info

Bei kleinen Volumenkörpern kann der Standardabstand von 0,5 m dazu führen, dass keine Rasterpunkte erzeugt werden. Passen Sie in diesem Fall die Anzahl oder den Abstand der Rasterpunkte an die Größe des Volumens an.

-->

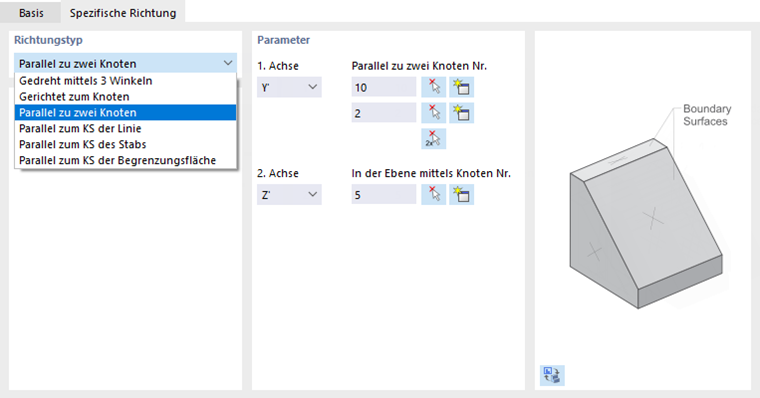

Spezifische Richtung

Jedes Volumen besitzt ein lokales Koordinatensystem. Im Regelfall ist es parallel zu den globalen Achsen ausgerichtet. Das Koordinatensystem kann aber auch benutzerdefiniert festgelegt werden.

Die Liste im Abschnitt 'Richtungstyp' bietet verschiedene Möglichkeiten, die Achsenausrichtung des Volumens anzupassen:

  • Gedreht mittels 3 Winkeln: Drehung der xyz-Achsen um die Winkel αX', αY' und αZ' bezogen auf die globalen Achsen
  • Gerichtet zum Knoten: Ausrichtung der '1. Achse' (x-Achse) und der '2. Achse' (y-Achse) jeweils auf einen Knoten
  • Parallel zu zwei Knoten: Ausrichtung der '1. Achse' (Auswahlmöglichkeit) parallel zu zwei Knoten und der '2. Achse' (Auswahlmöglichkeit) auf einen Knoten
  • Parallel zum KS der Linie: Ausrichtung der x-Achse parallel zur x-Achse einer Linie
  • Parallel zum KS des Stabes: Ausrichtung der x-Achse parallel zur x-Achse eines Stabes

Sie können die Bezugsobjekte über die Schaltfläche Auswählen einzeln grafisch bestimmen.

Das Achsensystem wird auch für die Ausgabe der Ergebnisse verwendet.

Steifigkeitsmatrix

Diese Funktion ist noch in Vorbereitung. Mit dem Kontrollfeld sollen Sie die Möglichkeit haben, die Steifigkeitsmatrix des Volumens in einem Register manuell zu definieren.

Für die Berechnung deaktivieren

Das Kontrollfeld bietet die Möglichkeit, das Volumen bei der Berechnung nicht zu berücksichtigen, beispielsweise um Bauzustände zu simulieren oder eine Modellierungsvariante zu untersuchen. Die Steifigkeit, Eigenschaften und Lasten des Volumens werden in diesem Fall nicht angesetzt.

Informationen | Analytisch

Dieser Abschnitt bietet eine Übersicht über wichtige Eigenschaften des Volumenkörpers wie Oberfläche, Volumeninhalt und Masse sowie Lage des Schwerpunkts.
