Použít vícenásobný tisk

Tato kapitola popisuje, jak vytisknout grafiky několika oken nebo jak použít vybrané pohledy pro hromadný tisk.

Tisk více oken

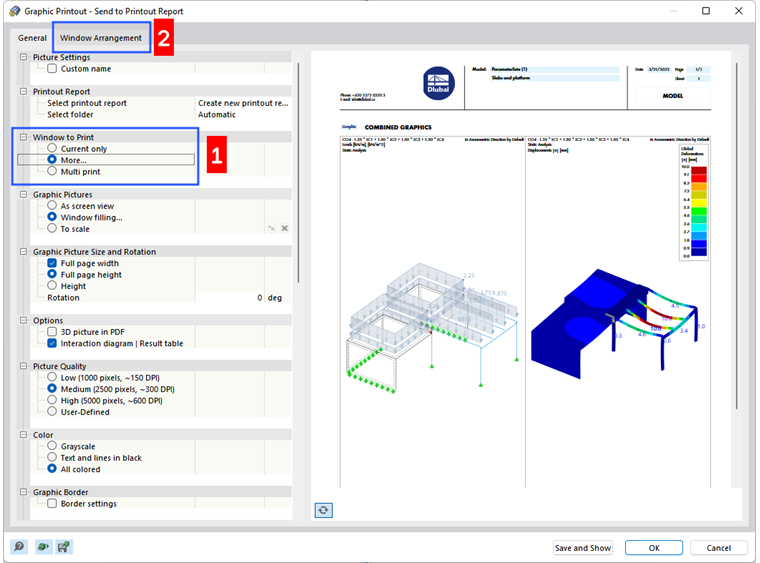

Pokud používáte pro zobrazení více oken, můžete oblasti oken zdokumentovat také na jedné stránce. Za tímto účelem zaškrtněte v dialogovém okně 'Tisk grafiky' přepínač Více, který je v těchto případech dostupný v sekci 'Která okna' (1).

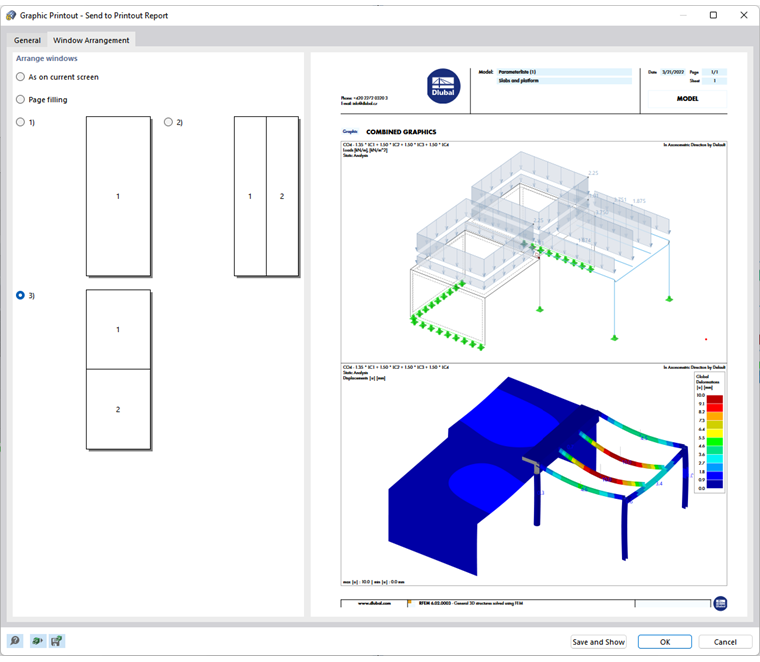

Přepněte na záložku Uspořádání oken (2).

Zde můžete určit, jak budou okna na listu uspořádána:

  • Jako na obrazovce: Okna jsou na stránce uspořádána tak, jak jsou zobrazena v pracovním okně. Jsou-li tam uspořádána vedle sebe, budou obrázky na výšku orientovaném výtisku vyšší než širší.
  • Vyplnění strany: Každé okno bude vytištěno na samostatnou stránku.
  • 1): Bude vytištěno pouze první okno (vlevo nebo nahoře v pracovním okně).
  • 2): Okna budou uspořádána vedle sebe.
  • 3): Okna budou uspořádána pod sebou.
Informace

Na jeden list můžete vytisknout pouze grafiky jednoho a téhož modelu. Tisk napříč modely není možný.

Vícenásobný tisk

Aktuální pohled můžete použít pro hromadný tisk a nechat tak vygenerovat grafiky pro zatížení, vnitřní síly a deformace. Za tímto účelem zaškrtněte v dialogovém okně Tisk grafiky přepínač Vícenásobný tisk (1).

V dialogovém okně jsou přidány další záložky (2). Zde určete, které grafiky modelu, imperfekcí, zatížení a výsledků mají být automaticky vygenerovány (2).

Model

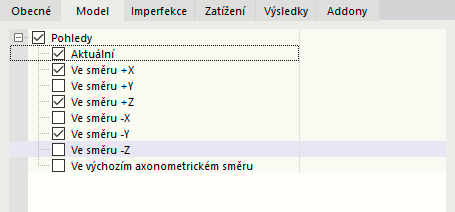

Na záložce 'Model' jsou k dispozici vedle aktuálního pohledu sedm standardních úhlů pohledu. Zaškrtněte zaškrtávací políčko 'Pohledy', pokud chcete pro tisk vybrat jeden nebo více z těchto pohledů.

Imperfekce

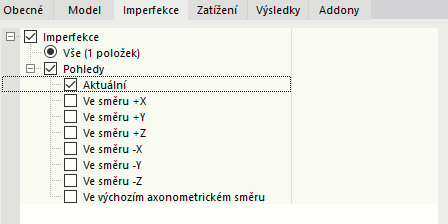

Zaškrtněte zaškrtávací políčko 'Imperfekce', pokud si přejete pohledy imperfekčních stavů jako vícenásobný tisk. Pokud jste vytvořili více imperfekčních stavů, ale chcete tisknout pouze vybrané stavy, zaškrtněte zaškrtávací políčko 'Vybrat'. Imperfekční stavy pak můžete určit v novém dialogovém okně (popis viz kapitola Zatížení).

Pro grafiky imperfekcí jsou vedle aktuálního pohledu k dispozici sedm standardních pohledů k výběru.

Zatížení

Zaškrtněte zaškrtávací políčko 'Zatěžovací stavy / kombinace zatížení', pokud si přejete obrazy zatížení zatěžovacích stavů a kombinací zatížení jako vícenásobný tisk.

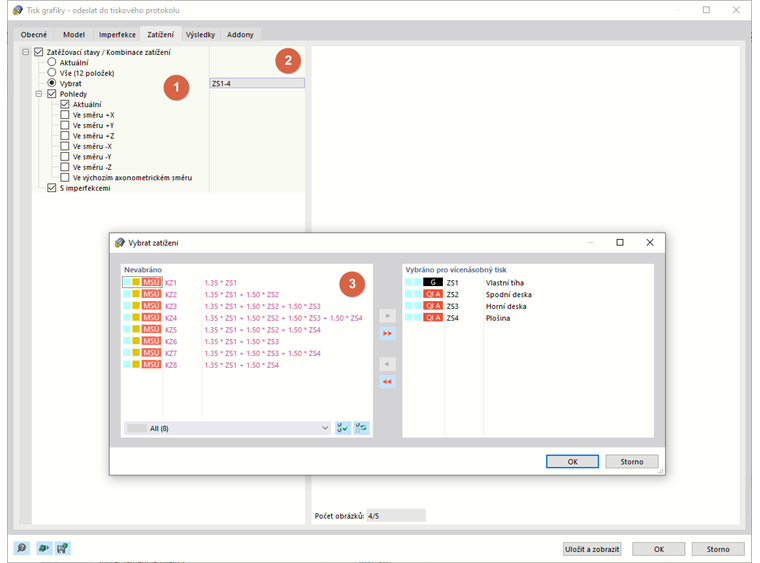

Pokud chcete tisknout pouze určité zatěžovací stavy, zaškrtněte zaškrtávací políčko 'Vybrat' (1). Klikněte do vstupního pole vpravo od něj s čísly zatěžovacích stavů, aby se tam zobrazilo tlačítko Úpravy objektu (2). Kliknutím na toto tlačítko otevřete dialogové okno 'Vybrat zatížení'. Tam můžete, jak je popsáno v kapitole Manažer tiskových protokolů, určit zatěžovací stavy a kombinace zatížení pro vícenásobný tisk (3).

Pro grafiky zatížení jsou vedle aktuálního pohledu k dispozici sedm standardních pohledů k výběru.

Zaškrtávací políčko 'S imperfekcemi' určuje, zda budou v obrazech zatížení zobrazeny imperfekce.

Výsledky

Informace

Tato záložka je dostupná, jsou-li v pracovním okně zobrazeny výsledky.

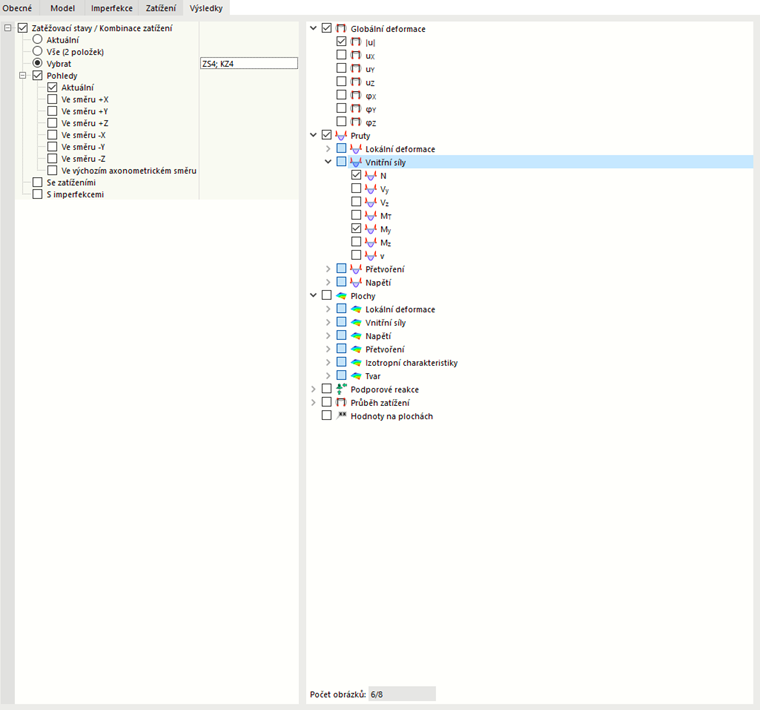

Zaškrtněte zaškrtávací políčko 'Zatěžovací stavy / kombinace zatížení', pokud si přejete výsledky zatěžovacích stavů a kombinací zatížení jako vícenásobný tisk. Pokud chcete tisknout výsledky určitých zatížení, zaškrtněte zaškrtávací políčko 'Vybrat'. Zatěžovací stavy nebo kombinace pak můžete určit v novém dialogovém okně (popis viz kapitola Zatížení).

V adresářové struktuře vpravo určete výsledky, které potřebujete jako grafiky. Zaškrtnutím zaškrtávacího políčka bude odpovídající obrázek připraven pro vybrané zatěžovací stavy a kombinace v aktivovaných pohledech.

Informace

Věnujte pozornost 'Počtu obrázků' pod stromem výsledků. Pokud je to možné, omezte automatické grafiky na podstatné výsledky.

Pro grafiky výsledků jsou vedle aktuálního pohledu k dispozici sedm standardních pohledů k výběru.

Zaškrtávací políčka 'Se zatížením' a 'S imperfekcemi' určují, zda budou v grafikách výsledků zobrazeny obrazy zatížení a imperfekce.

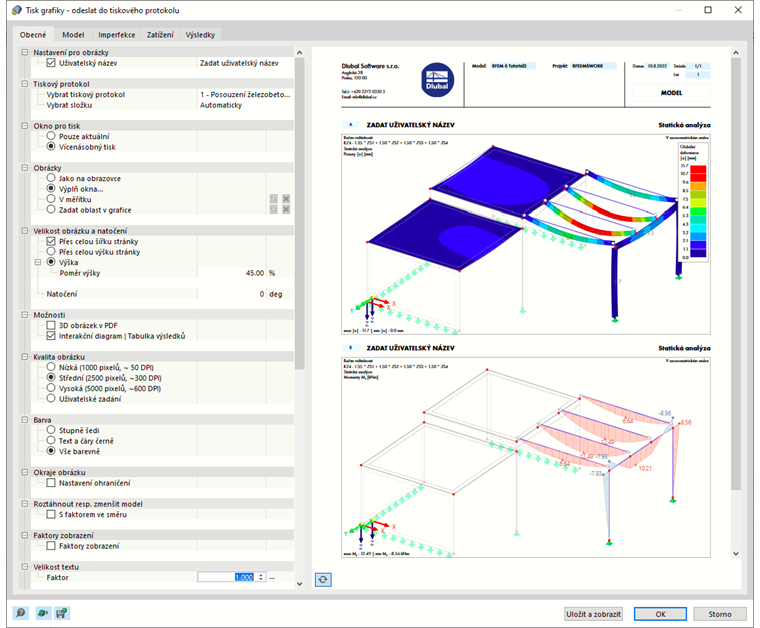

Na záložce 'Obecné' můžete zkontrolovat náhled vícenásobného tisku.

Tip

V kapitole Úprava obrázku tiskového protokolu je popsáno, jak můžete grafiky vícenásobného tisku dodatečně změnit, odstranit nebo doplnit.
