Gebäude aus Stahlbeton
  • Beschreibung
  • Bewertungen (0)

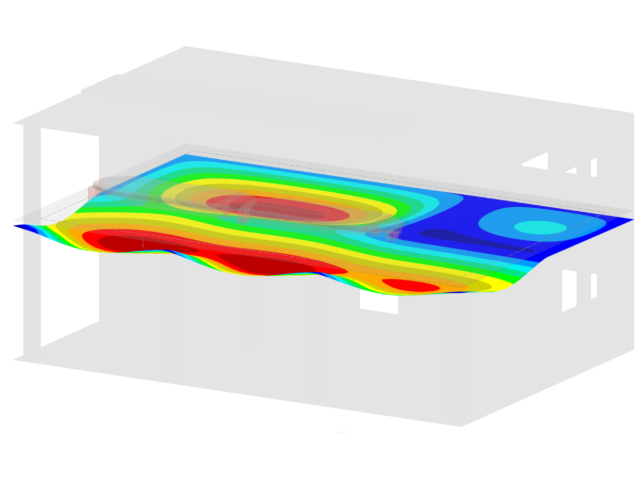

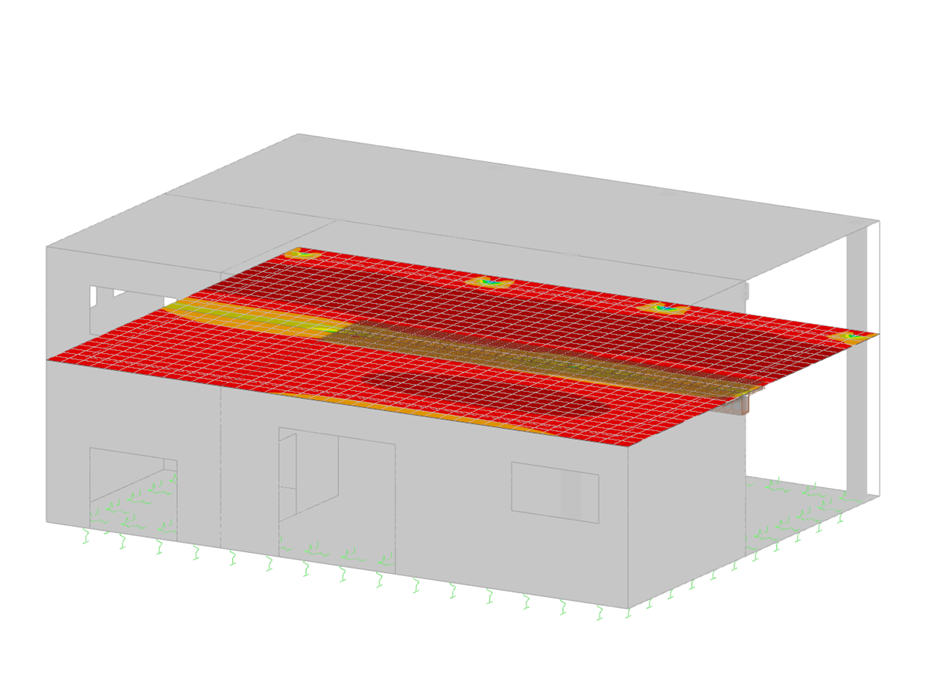

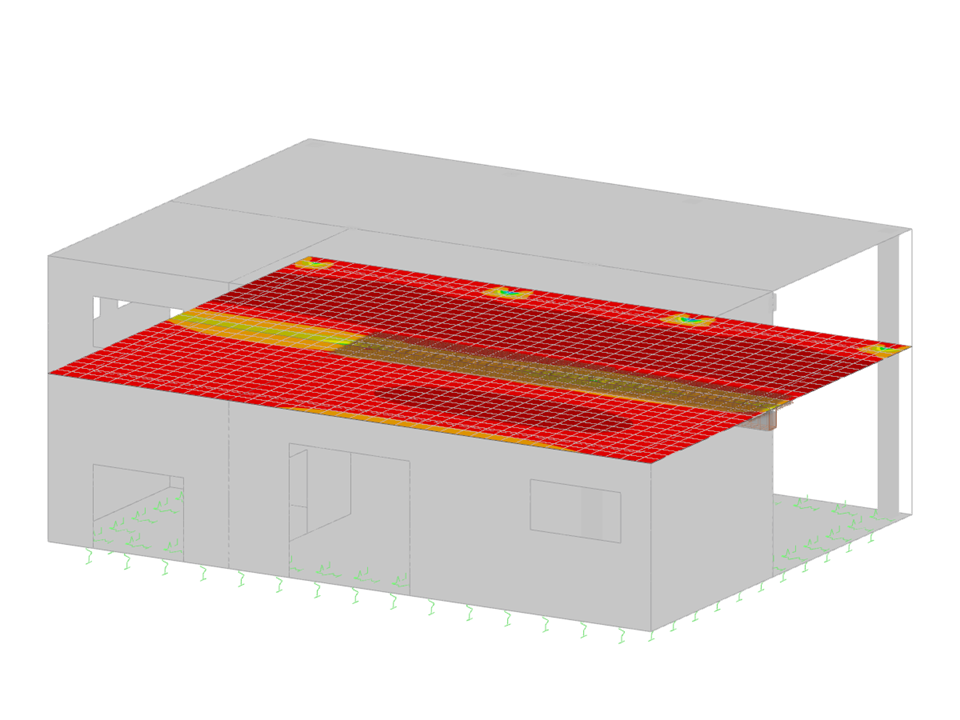

Laden Sie hier das Modell eines Gebäudes aus Stahlbeton herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Modellierung und Bemessung von Stahlbetonkonstruktionen in RFEM 6 und RSTAB 9' vom 26. Juli 2022 (deutsch, 28. Juli 2022 englisch) angewendet.

Modell verwendet in
Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Stahlbetonkonstruktion

Anzahl Knoten 90
Anzahl Linien 102
Anzahl Stäbe 15
Anzahl Flächen 11
Anzahl Volumenkörper 0
Anzahl Lastfälle 2
Anzahl Lastkombinationen 8
Anzahl Ergebniskombinationen 0
Gesamtgewicht 619.238 t
Abmessungen (metrisch) 18.000 x 8.500 x 12.000 m
Abmessungen (imperial) 59.06 x 27.89 x 39.37 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.

Dieses 3D-Modell melden
Veranstaltungen
Videos
Modelle zum Herunterladen
Technische Fachbeiträge
Modell eines Stahlbetonbalkens, der durch Kriechen und Schwinden beeinflusst wird
Der Fachbeitrag behandelt die direkte Verformungsberechnung eines Stahlbetonbalkens unter Berücksichtigung der Langzeiteinflüsse von Kriechen und Schwinden. Anhand eines Einfeldträgers wird die direkte Berechnung gemäß Eurocode 2 (EN 1992-1-1, Abschnitt 7.4.3) erläutert. Besondere Schwerpunkte liegen auf der Zugversteifung, dem Verhalten im gerissenen Zustand anhand des Verteilungsfaktors (Schadensparameters) sowie der Berücksichtigung des Schwind- und Kriechverhaltens.
Darstellung der Methode der Ersatzlasten für seismische Analysen in der Tragwerksplanung
Dieser Beitrag gibt einen umfassenden Überblick über wesentliche Erdbebenberechnungsverfahren und erläutert, in welchen Prinzipien und Anwendungen sie am effektivsten sind
Bemessung von tragenden Wänden mit Softwarelösungen von Dlubal.
Dieser Beitrag führt Sie Schritt für Schritt durch die Bemessung von Schubwänden in RFEM 6.
Stütze mit Fundamentplatte
In diesem Beitrag wird gezeigt, wie das Add-On „Betonfundamente“ in RFEM 6 die Durchführung geotechnischer Nachweise erheblich erleichtert. Für die Bemessung eines Fundaments gemäß DIN EN 1997-1/NA wird ein System bestehend aus einer Betonstütze mit einer Fundamentplatte betrachtet. Es werden die wesentlichen Nachweise zur Grundbruchsicherheit, Gleitsicherheit, Fundamentverdrehung (Begrenzung der klaffenden Fuge) und stark exzentrischer Belastung vorgestellt und veranschaulicht.
Screenshots
Produkt-Features
Feature 002670 | Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8

Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.

Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:

  • Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
  • Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Feature 002671 | Erdbebenbemessung gemäß EC 8 für Stahlbetonstäbe

Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:

  • Erdbebenbemessungskonfigurationen
  • Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
  • Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
  • Prüfen des Grenzwertes für den Verhaltensbeiwert
  • Kapazitätsnachweise 'Strong column – weak beam'
  • Konstruktionsregeln für den Nachweis der Krümmungsduktilität
  • Konstruktionsregeln für örtliche Duktilität
Zum Webinar: Erdbebenbemessung von Stahlbetonbauten in RFEM 6
Feature 002654 | Bemessung von Faserbeton

Im Add-On Betonbemessung können Sie Bauteile aus faserverstärktem Beton nach der Richtlinie "DAfStb Stahlfaserbeton" bemessen.

Diese Option steht Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung. Der Nachweis nach der DAfStb-Richtlinie wird durchgeführt, sobald einem bewehrten Bauteil ein Beton des Typs "Faserbeton" zugewiesen wurde.

Zum Erklärvideo
Feature 002652 | Bewehrungsoption "Querkraftschenkel" für die Bemessung nach EN 1992-1-1

Im Register "Querkraftbewehrung" steht Ihnen die Option "Querkraftschenkel über freien Bewehrungsstäben mit aktiver Selektion in Grafik" zur Verfügung. Damit können Sie an freien Bewehrungsstäben der Längsbewehrung zusätzliche Querkraftschenkel anordnen.

Die Position der Querkraftschenkel lässt sich in der Info-Grafik aktivieren bzw. deaktivieren. Die Querkraftschenkel werden für die Nachweise der Tragfähigkeit und für die konstruktiven Nachweise angesetzt. Sie stehen Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung.

Zum Erklärvideo
