Los casos de imperfección describen las condiciones marco de las imperfecciones. De este modo, puede definir si deben considerarse imperfecciones geométricas o cargas equivalentes. Las prescripciones están reguladas en las respectivas normas.
Base

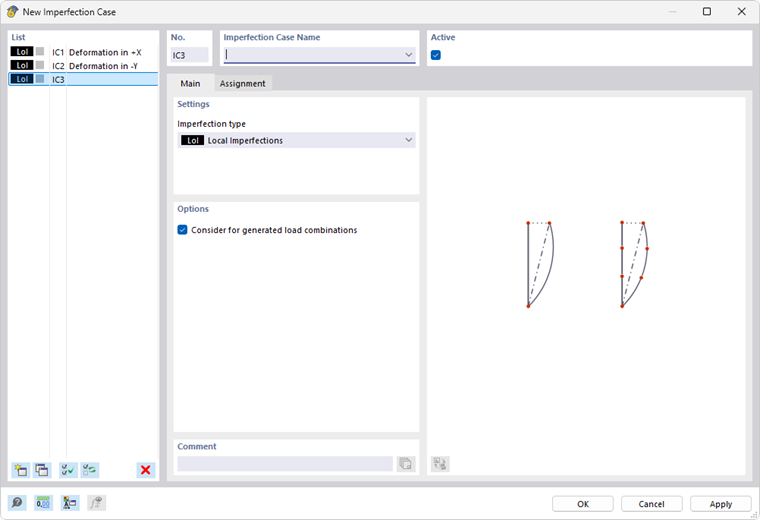

La pestaña Base determina qué tipo de imperfección está presente. Las imperfecciones pueden considerarse, por ejemplo, en forma de cargas equivalentes, predeformaciones geométricas o inclinaciones por planta.
En la pestaña Asignación puede asignar el caso de imperfección a determinados casos de carga y combinaciones.
Configuración
En la lista hay disponibles varios tipos de imperfección.
Imperfecciones locales
Las imperfecciones se representan mediante cargas equivalentes. Las verticalidades iniciales y contraflechas dependen de los esfuerzos axiles. Puede definir las imperfecciones en las categorías Imperfecciones locales para barras y conjuntos de barras.
Cargas equivalentes de caso de carga
Las imperfecciones se basan en las cargas de un caso de carga determinado. Puede asignar este caso de carga en la pestaña Cargas equivalentes de caso de carga o crearlo nuevo.
Imperfección inicial de verticalidad mediante tabla
Con este tipo de imperfección es posible representar imperfecciones por planta. Defina los parámetros en la pestaña Imperfección inicial de verticalidad mediante tabla.
Deformación estática
Las imperfecciones se basan en las deformaciones de un caso de carga o una combinación de cargas. Defina los parámetros relevantes en la pestaña Deformación estática.
Seleccione en la lista 'Tipo de fuente' si los desplazamientos se basan en un caso de carga o en una combinación de cargas.
Modo de pandeo
- banner.important
Deformada dinámica del modo
- banner.important
Opciones
La casilla 'Considerar para combinaciones de cargas generadas' está activada de forma predeterminada. De este modo se garantiza que el caso de imperfección se considere en todas las combinaciones de cargas que no estén contempladas mediante una selección manual en la pestaña Asignación.
Ejemplo
En la pestaña 'Asignación' está asignado manualmente el caso de carga "Viento". De este modo, se asignan automáticamente también todas las combinaciones de cargas que utilizan este caso de carga. En cambio, en combinaciones de cargas sin viento, el caso de imperfección solo se considera si la opción 'Asignar a todas las combinaciones de cargas sin caso de imperfección asignado' está activada.
- banner.tip

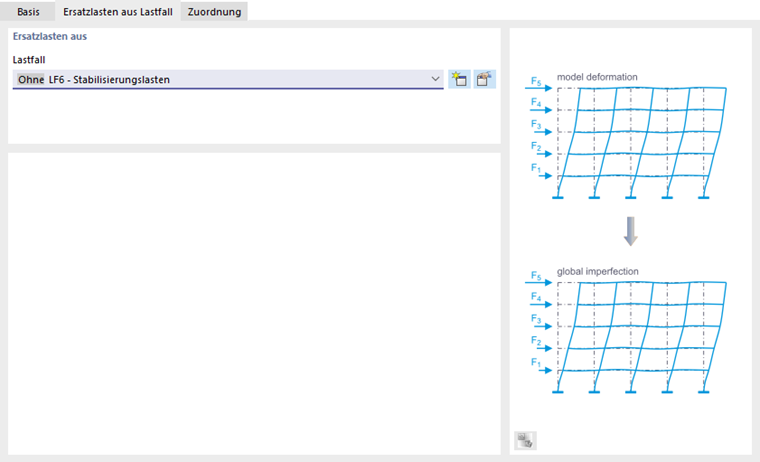

Cargas equivalentes de caso de carga
Las cargas equivalentes están disponibles como tipo de imperfección (véase la imagen Seleccionar tipo de imperfección).
Puede describir las imperfecciones en un caso de carga mediante cargas equivalentes. Asigne a este caso de carga la categoría de caso de carga Sin categoría, de modo que no se considere en la combinatoria, sino únicamente como caso de carga de imperfección. De esta forma puede definir, por ejemplo, cargas de estabilización independientemente de los esfuerzos axiles – a diferencia de las inclinaciones o "notional loads", que como cargas equivalentes actúan en función del esfuerzo axil.
Seleccione el caso de carga en la lista o cree un caso de carga nuevo con el botón
.
- banner.text
Imperfección inicial de verticalidad mediante tabla
La imperfección inicial de verticalidad está disponible como tipo de imperfección (véase la imagen Seleccionar tipo de imperfección).
Imperfecciones por planta
Puede describir el desplazamiento normativo de un edificio en una tabla. Así no necesita definir imperfecciones para cada apoyo individual. Las zonas de planta de la tabla regulan cómo se desplazan los nudos en los tramos del edificio.
Defina las ordenadas de las plantas y asigne las inclinaciones. Con el botón
puede añadir filas. Tenga en cuenta un orden ascendente de las ordenadas. RFEM determina a partir de las prescripciones un desplazamiento geométrico y lo aplica a los nodos de EF.
Opciones
Si las imperfecciones no deben referirse al sistema de coordenadas XYZ global, puede seleccionar o crear un 'sistema de coordenadas' definido por el usuario. La 'dirección de planta' define la ordenada de las plantas; de este modo también son posibles imperfecciones iniciales de verticalidad dirigidas verticalmente.
La 'dirección de la imperfección' determina en qué dirección(s) se aplican las inclinaciones. Con la prescripción estándar 'XY', en la tabla deben indicarse las inclinaciones para la dirección X y la dirección Y. Si solo actúan en una dirección, defina el eje correspondiente en la lista.
En la tabla se muestra el 'coeficiente de inclinación como recíproco de 1'. Si desactiva la casilla, los valores aparecen como números decimales.
Deformación estática
La deformación estática está disponible como tipo de imperfección (véase la imagen Seleccionar tipo de imperfección).
La 'forma de imperfección' se basa en las deformaciones de un caso de carga o una combinación de cargas. Las predeformaciones geométricas se escalan a una flecha.
Forma de imperfección a partir de
Seleccione el caso de carga o la combinación de cargas relevante en la lista. Con el botón
puede crear un caso de carga o una combinación de cargas nueva.
Flecha de la imperfección
El 'punto de referencia' define el lugar del modelo cuyo desplazamiento sirve de referencia para la flecha. Por regla general, es el lugar con el mayor desplazamiento. Sin embargo, también puede seleccionar otro nudo en la lista o definirlo gráficamente mediante el botón
.
Si las imperfecciones no deben referirse al sistema de coordenadas XYZ global, puede seleccionar o crear un 'sistema de coordenadas' definido por el usuario. La 'dirección de escalado' define la orientación de las imperfecciones. Con las opciones 'S' y '-S' son posibles imperfecciones espacialmente pronunciadas, como ocurre por ejemplo en modelos de lámina.
Indique la 'flecha de la imperfección', que representa el desplazamiento geométrico máximo. Los desplazamientos de los nodos de EF se escalan a este valor. La base es la figura de deformación del caso de carga o de la combinación de cargas indicado arriba.
- banner.text
Modo de pandeo
Los parámetros del tipo de imperfección modo de pandeo pueden definirse cuando para un caso de carga o una combinación de cargas se calcula la carga crítica con el Add-on Estabilidad estructural. El concepto de la pestaña está adaptado al tipo de fuente.
Modo de pandeo a partir de caso de carga/combinación de cargas
La 'forma de imperfección' se basa en los valores propios de un caso de carga o una combinación de cargas. Las deformadas del modo se escalan a una flecha.
Forma de imperfección a partir de
Seleccione el caso de carga o la combinación de cargas relevante en la lista. Con el botón
puede crear un caso de carga o una combinación de cargas nueva. Defina a continuación en la lista el modo de pandeo en el que deben basarse las imperfecciones.
Flecha de la imperfección
El punto de referencia define el lugar del modelo cuyo desplazamiento sirve de referencia para la flecha. Por regla general, es el lugar con el mayor desplazamiento. Sin embargo, también puede seleccionar otro nudo en la lista o definirlo gráficamente mediante el botón
.
Si las imperfecciones no deben referirse al sistema de coordenadas XYZ global, puede seleccionar o crear un sistema de coordenadas definido por el usuario. La dirección de escalado define la orientación de las imperfecciones. Con las opciones 'S' y '-S' son posibles imperfecciones espacialmente pronunciadas, como ocurre por ejemplo en modelos de lámina (véase la imagen Seleccionar dirección de escalado).
Indique la flecha de la imperfección, que representa el desplazamiento geométrico máximo. Los desplazamientos de los nodos de EF se escalan a este valor. La base son las deformadas del modo del caso de carga o de la combinación de cargas indicado arriba.
Imperfecciones automáticas
En la determinación automática de las imperfecciones, la forma de imperfección se deriva de la deformada del modo correspondiente del modelo dependiente de la carga y se escala con la amplitud de imperfección definida.
Configuración para la determinación automática
Defina el número de figuras a analizar. Al respecto debe tenerse en cuenta lo siguiente: Para cada caso de carga y cada combinación de cargas se generan los llamados "subcasos de carga" o "subcombinaciones de cargas", en los que se considera la forma de imperfección. Por cada deformada del modo se generan dos subcasos de carga o subcombinaciones, ya que cada deformada del modo se escala una vez en dirección positiva y otra en dirección negativa. Estos subcasos de carga y subcombinaciones pueden analizarse después como casos de carga o combinaciones de cargas normales.

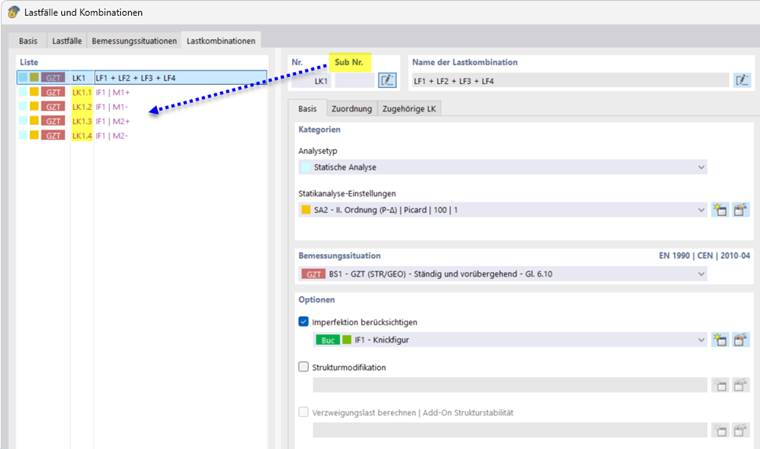

Ejemplo: Ha asignado imperfecciones automáticas a la CC1 e indica dos figuras a analizar. De este modo se generan las subcombinaciones de cargas CC1.1 a CC1.4 – es decir, cuatro subcombinaciones de cargas.
El tipo de definición permite controlar la introducción para el escalado de las deformadas del modo. Actualmente hay dos opciones disponibles en la lista:

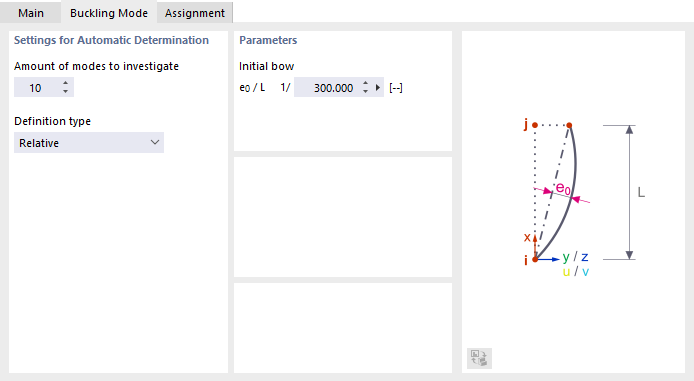

- Relativo: Puede indicar directamente la flecha máxima de la imperfección en la sección 'Parámetros' (véase la imagen Definir parámetros para la determinación automática de imperfecciones). Esta flecha de la imperfección depende de la longitud de pandeo virtual del objeto con la amplitud máxima dentro de la deformada del modo.
- banner.text
Parámetros

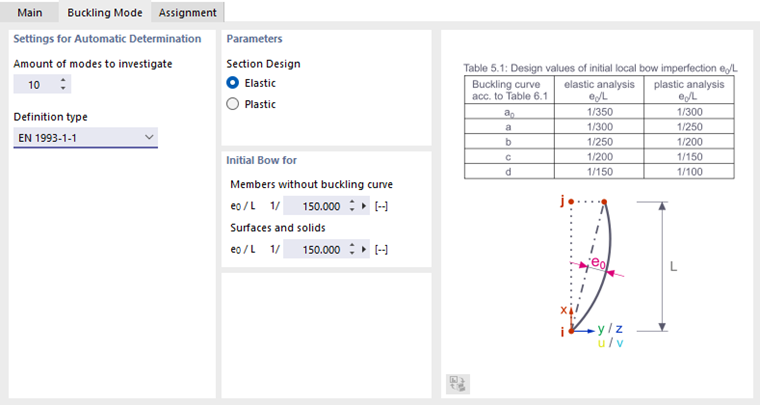

Indique si el dimensionamiento de la sección debe realizarse de forma 'Elástica' o 'Plástica'. Las flechas de imperfección a utilizar dependen de esta decisión.
Contraflecha para
La curva de pandeo de las secciones es conocida en general. Para 'barras sin curva de pandeo' (con curva de pandeo desconocida) puede indicar el valor manualmente. Lo mismo se aplica a 'superficies y sólidos' que no poseen una curva de pandeo según la EN 1993-1-1.
- banner.text
Deformada dinámica del modo
Los parámetros del tipo de imperfección deformada dinámica del modo pueden definirse cuando se realiza un análisis modal para un caso de carga o una combinación de cargas.
La 'forma de imperfección' se basa en los valores propios dinámicos de un caso de carga o una combinación de cargas. Las deformadas del modo se escalan a una flecha.
Forma de imperfección a partir de
Seleccione el caso de carga o la combinación de cargas relevante en la lista. Con el botón
puede crear un caso de carga o una combinación de cargas nueva. Defina a continuación en la lista la deformada del modo en la que deben basarse las imperfecciones. Con la opción 'Automático' puede dejar que el programa determine la deformada del modo relevante.
Flecha de la imperfección
Puede definir los parámetros como se describe en la sección Flecha de la imperfección para un modo de pandeo.
Grupo de casos de imperfección
El grupo de casos de imperfección está disponible como tipo de imperfección (véase la imagen Seleccionar tipo de imperfección).
Puede agrupar varios casos de imperfección en un grupo y considerarlos, por ejemplo, simultáneamente. Esta posibilidad es a menudo útil en el pandeo de láminas para aplicar imperfecciones globales y pandeo local.
Defina los casos de imperfección que deben combinarse. Con el botón
puede añadir filas en la tabla.
Puede multiplicar cada caso de imperfección por un 'factor'. Mediante el 'operador' determine si los casos de imperfección actúan simultáneamente ('y') o si se excluyen mutuamente ('o').
Asignación
En la pestaña Asignación puede asignar al caso de imperfección uno o varios casos de carga o también combinaciones de cargas. Solo entonces se considera el caso de imperfección en el cálculo.
Asignar
En la columna 'Asignar' se enumeran todos los casos de carga que ha creado. Para trasladar un caso de carga a la lista 'Objetos asignados' puede utilizar las siguientes opciones:
- Haga doble clic en el caso de carga.
- Seleccione el caso de carga. A continuación, haga clic en el botón
.
Objetos asignados
La columna 'Objetos asignados' gestiona todos los casos de carga que asigna al caso de imperfección. Si, por ejemplo, el caso de imperfección 'Viento en +X' debe considerarse con el caso de carga 'Viento en +X', traslade este caso de carga como se ha descrito anteriormente a la lista. Si el Asistente para combinaciones está activo, también se asignan todas las combinaciones de cargas que utilizan este caso de carga.
- banner.text@Si en la pestaña 'Base' ha activado la opción Asignar a todas las combinaciones de cargas sin caso de imperfección asignado, la lista también contiene combinaciones de cargas que no están asignadas de otro modo.
- /
De este modo puede coordinar los casos de imperfección con las direcciones de acción de los casos de carga: un caso de imperfección con inclinaciones en X, por ejemplo, actúa para la carga de viento en X, y un caso de imperfección en Y para la carga de viento en Y. En las combinaciones de cargas no asignadas (aquellas sin cargas de viento) se considera cada caso de imperfección por separado. RFEM genera dos combinaciones de cargas respectivamente con criterios de superposición idénticos, pero con casos de imperfección diferentes.
