Definiciones de Valores de Sensor

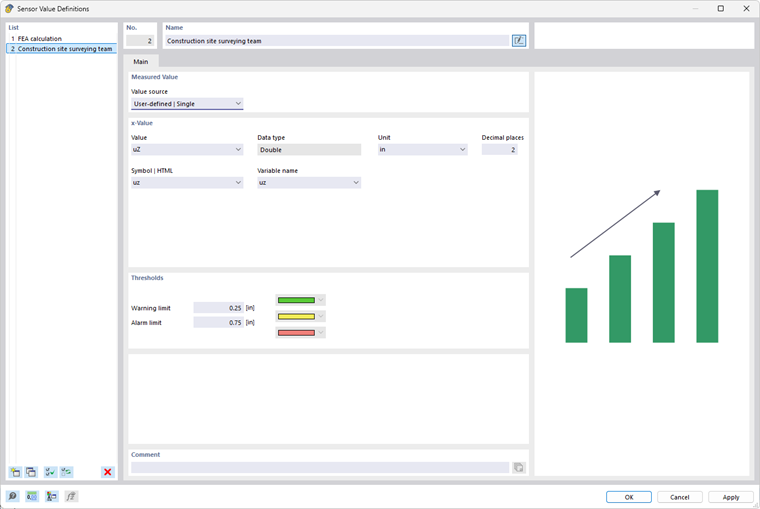

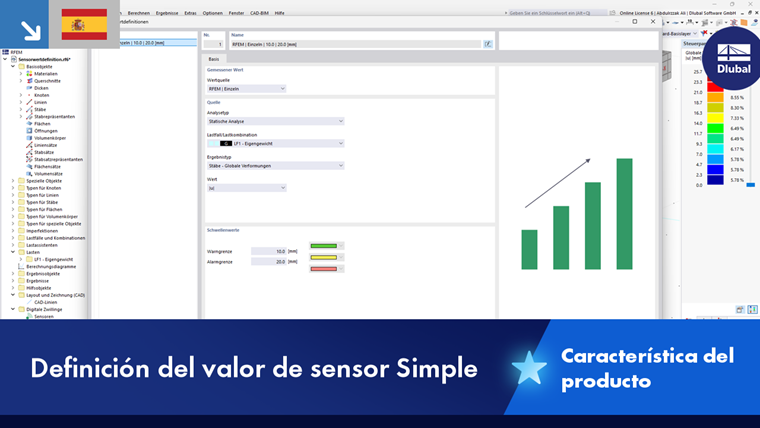

En el diálogo Definición de valores de sensor, puede definir y describir los tipos de sensor, la base para la determinación de los valores del sensor y los parámetros disponibles.

Valor medido

El concepto del diálogo se basa en la 'Origen del valor'. La lista contiene cuatro opciones para seleccionar:

Valor x / Valor y

Para el origen del valor Individual o Función, puede definir individualmente las designaciones y los parámetros para el valor medido. Si hay una deformación, puede describir el valor con 'uz', la unidad como 'mm' y el número de decimales como '1', como se muestra en la imagen superior, por ejemplo. Para una fuente de ruido, por otro lado, podría ingresar 'Lp' como valor y 'dB' como unidad.

Las especificaciones para 'Símbolo | HTML' y 'Nombre de variable' son útiles si desea transferir los datos de medición a través de funciones parametrizadas.

Información

Puede realizar todas las entradas libremente como especificaciones definidas por el usuario.

Al describir el origen del valor como una función, por ejemplo, para representar la dependencia de un valor con respecto al tiempo, puede definir los parámetros de la abscisa y la ordenada de un diagrama en las secciones 'Valor x' y 'Valor y'.

Para el valor x del eje de abscisas, la lista 'Tipo de dato' ofrece una selección que permite capturar varios casos de aplicación:

Origen

Para el origen del valor Individual o Función, defina qué resultados de RFEM se utilizan para el valor medido.

Seleccione el 'Tipo de análisis' (Análisis estático, Análisis modal, etc.) y el 'Caso de carga' o la 'Combinación de cargas' con los resultados correspondientes. Las combinaciones de resultados y situaciones de proyecto no son adecuadas para las definiciones de valores de sensor porque proporcionan resultados envolventes.

Luego, defina el 'Tipo de resultado' (Esfuerzo interno, Deformación, Fuerza en el apoyo, Deformación, etc.) y el 'Valor' relevante, por ejemplo, la deformación en una dirección específica o la deformación referida a un eje.

Al describir el origen del valor como una función de RFEM, puede usar las listas 'Tipo de resultado' y 'Tipo de resultado de función' para definir los parámetros de un diagrama.

La definición de los criterios se realiza en principio como para los diagramas de cálculo de los resultados de RFEM.

Valores umbrales

En esta sección, defina los valores para el 'Límite de advertencia' y el 'Límite de alarma'. Las áreas asociadas tienen colores correspondientes asignados:

  • Verde: El valor medido está en el rango aceptable.
  • Amarillo: El valor medido da lugar a una advertencia.
  • Rojo: El valor medido activa una alarma.

Los colores se utilizan en la pestaña Valores medidos para la indicación de estado de las mediciones del sensor.

Si el origen del valor se basa en una función, puede especificar en una lista qué valor umbral es relevante para la 'Determinación del estado del sensor'.

Valor referenciado

Esta sección se muestra para el origen del valor 'RFEM | Individual' (vea la imagen Individual'). Aquí puede definir para los resultados calculados qué desviaciones y tasas de acierto de los resultados de medición son admisibles. Esto es útil, por ejemplo, para la comparación de simulaciones de viento con los resultados de ensayos en túnel de viento. Por ejemplo, la directriz WTG [1] define una función de evaluación basada en una tasa de acierto q del modelo de predicción utilizando los valores de resultado calculados "correctamente" en comparación con valores comparativos suficientemente significativos.

Consejo

Encontrará más información en el manual Aplicación del análisis CFD y en el artículo técnico Validación de los resultados de la simulación.

Los resultados de la evaluación estadística se muestran en el diálogo Conjuntos de sensores.
