Capas permiten estructurar los objetos según determinados criterios para su visualización. Son comparables a las funciones de los programas CAD para mostrar y ocultar capas individuales ("planos") en el dibujo. Los objetos que se pueden gestionar en capas incluyen no solo objetos del modelo como nudos, barras o superficies, sino también objetos auxiliares como acotaciones, comentarios o líneas CAD.
Mediante el color y el diseño de línea, se pueden asignar propiedades de visualización específicas a cada capa. Las capas también se pueden bloquear para que los objetos no se muevan o eliminen accidentalmente.
Administrador de capas
Las capas se gestionan en el Administrador de capas. Allí puede crear nuevas capas, activar o desactivar la visibilidad de las capas o bloquear la edición de una capa.
Utilice una de las siguientes opciones para abrir el Administrador de capas:
- Haga doble clic en el Navegador - Datos en una entrada de la categoría Objetos auxiliares → Capas.
- Active el botón
en la barra de herramientas. - Utilice el menú Ver → Administrador de capas.
En el Navegador, normalmente solo está disponible la entrada 'Todas las capas'. Si ha creado Grupos de capas, estos también se muestran. A través de las subentradas, las capas se pueden gestionar de manera específica: En la tabla, solo se enumeran las capas del grupo de capas seleccionado.
Tabla
La tabla no solo ofrece una recopilación de todas las capas, sino también opciones de control para la visualización. Las columnas individuales significan:
| Columna | Contenido y opciones |
|---|---|
| N.º de capa | Número de la capa |
| Nombre de la capa | Denominación de capa definida por el usuario |
| Actual | Capa de trabajo para colocar nuevos objetos |
| Visible | Opción de control para la visualización de los objetos de las capas |
| Bloqueado | Opción de control para el acceso a los objetos de las capas |
| Color | Coloración de los objetos de la capa |
| Tipo de línea de construcción | Representación de línea (continua, punteada, discontinua, etc.) |
| Grosor de línea de construcción | Grosor de línea (1 a 20) |
| Objetos asignados | Tipos de objeto de cada capa en representación simbólica (nudos, barras, acotaciones, etc.) |
| Comentario | Nota definida por el usuario |
Botones
Los botones en la barra de herramientas del Administrador de capas tienen las siguientes funciones:
| Botón | Función |
|---|---|
|
Crea un nuevo grupo de capas (ver capítulo Grupos de capas) |
|
Permite renombrar el grupo de capas seleccionado |
|
Elimina el grupo de capas seleccionado |
|
Elimina todos los grupos de capas |
|
Crea una nueva capa |
|
Establece la entrada seleccionada como capa actual (alternativa: clic en la columna 'Actual') |
|
Elimina la capa seleccionada |
|
Elimina todas las capas |
|
Activa la visibilidad para todas las capas |
|
Oculta todas las capas |
|
Bloquea todas las capas (los objetos no se pueden editar) |
|
Desbloquea todas las capas |
|
Permite mostrar los objetos marcados en la tabla como selección en el gráfico |
|
Permite mostrar resaltados en la tabla los objetos seleccionados en el gráfico |
|
Representa los objetos no visibles de forma transparente o no los representa |
|
Representa los objetos con los colores de las capas (ver sección Renderizado) |

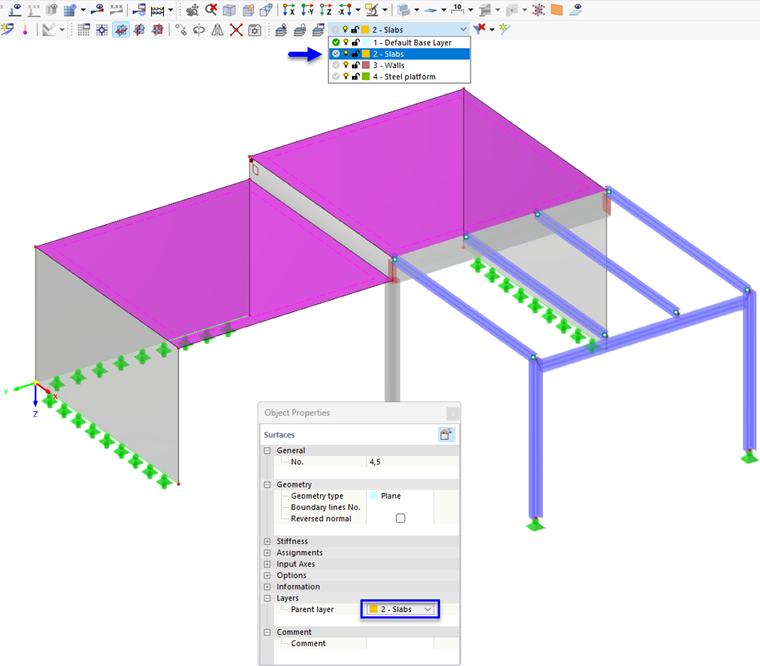

Asignar objetos a una capa
Para gestionar objetos en capas, puede proceder de la siguiente manera:
- Cree una o más capas en el Administrador de capas con el botón
.
- Introduzca denominaciones adecuadas y compruebe los parámetros preestablecidos como color o representación de línea.
- Seleccione en la ventana de trabajo los objetos que desea asignar a una capa.
- Elija en la Barra de herramientas la capa relevante en la lista. También puede definir la capa en el panel de Propiedades del objeto.
Los objetos asignados se indican en el Administrador de capas con símbolos para nudos, barras, superficies, etc. (ver imagen Administrador de capas).
Los objetos nuevos siempre se asignan a la capa actual. Esta capa está marcada en el Administrador de capas con el símbolo
.
Barra de herramientas
En la barra de herramientas de la ventana de trabajo tiene algunas opciones de configuración para las capas.
El campo muestra la capa actual. En la lista puede seleccionar otra capa y establecerla como actual. El cambio se sincroniza con el Administrador de capas: Esta capa recibe el símbolo
.
Puede – como se describió anteriormente – seleccionar objetos y asignarlos a una capa determinada mediante la lista. Los símbolos delante de la denominación de capa muestran si la capa actual está visible o bloqueada.
Los botones tienen las siguientes funciones:
| Botón | Función |
|---|---|
|
Muestra u oculta la capa seleccionada |
|
Bloquea o desbloquea la capa seleccionada |
|
Salta en el Administrador de capas a la fila de la capa seleccionada para realizar ajustes |
Renderizado
A cada capa se le asigna automáticamente un color. Sin embargo, también puede ajustar los colores:
- Haga doble clic en un color en la Tabla del Administrador de capas.
- Defina el color apropiado en el diálogo Elegir color de capa.
Para que los objetos se representen con los colores de capa, se requiere una configuración correspondiente para la visualización. Estos colores se pueden activar de dos maneras:
- Administrador de capas: botón
en la barra de herramientas para la representación de objetos en color de material o de capa

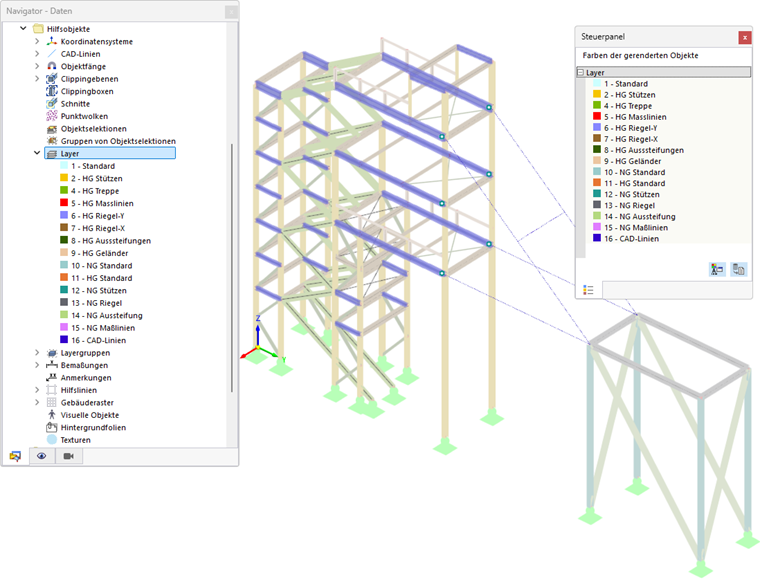

- Navegador - Mostrar: categoría Colores de los objetos renderizados según → Capa
En el panel de control puede comprobar los colores asignados a los objetos en cada capa visible.
